夹装式高清网络摄像头结构设计

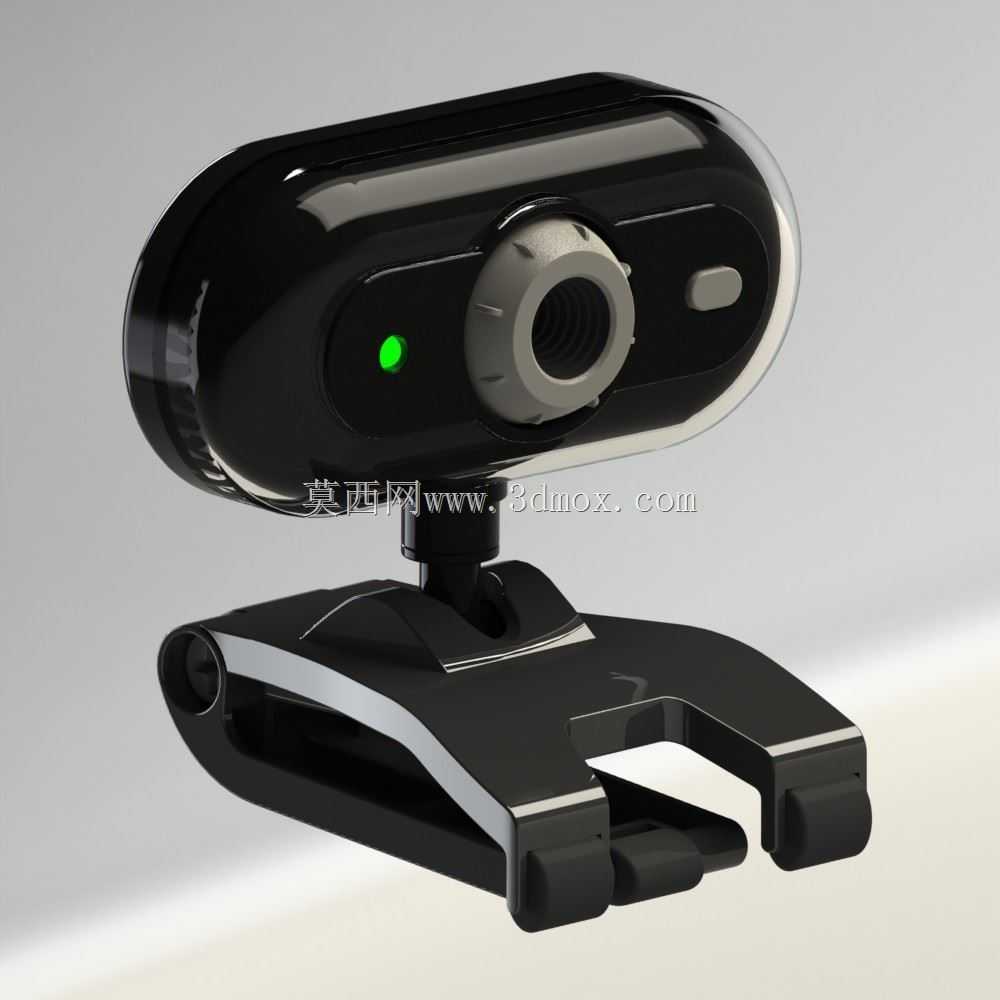

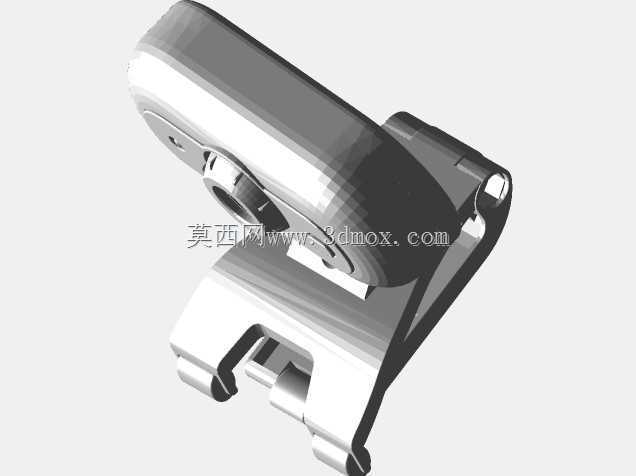

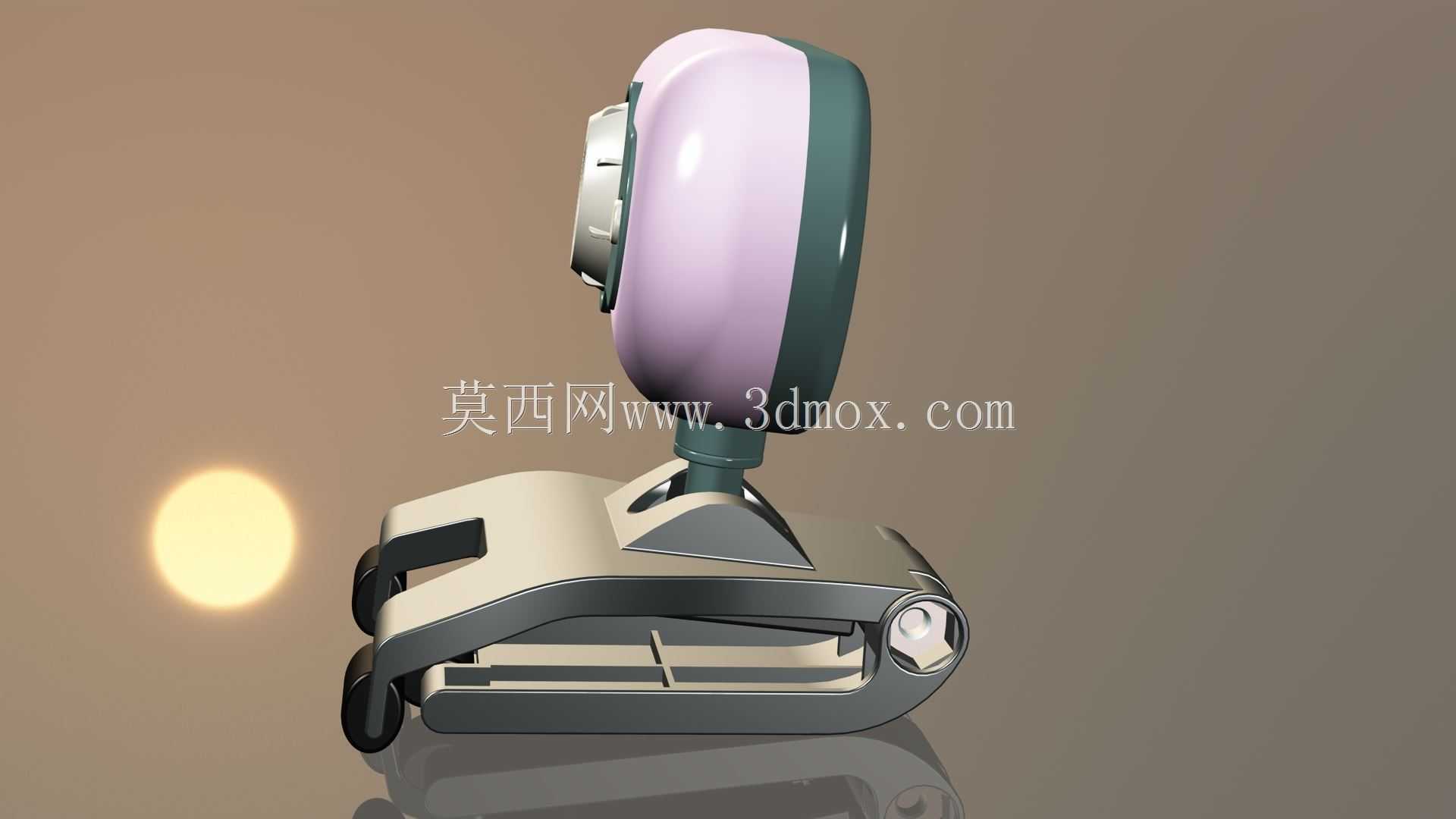

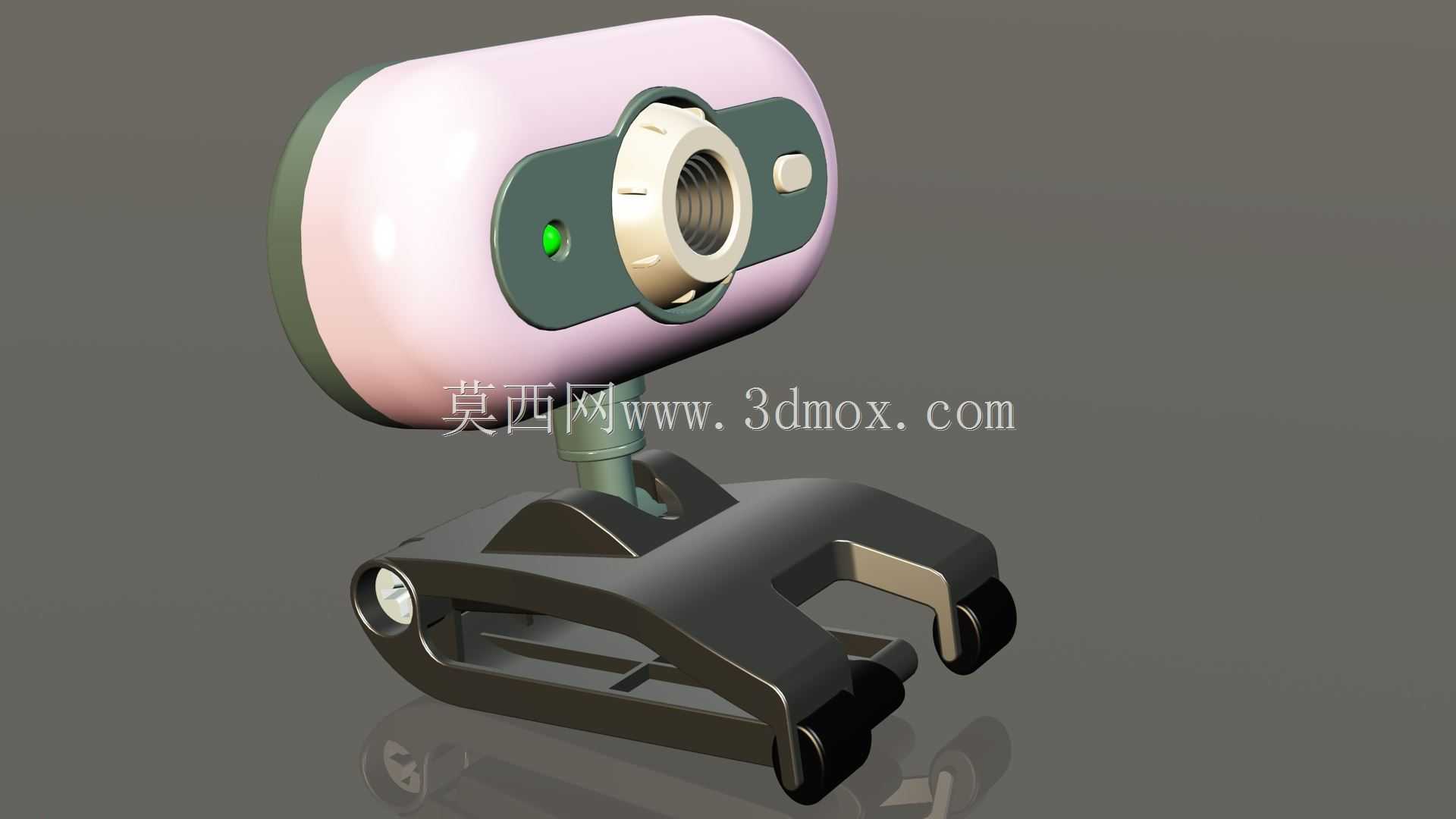

　　夹臂的铰接位置内置了扭簧结构，扭簧的扭力经过调校，不会因为夹持力过大压坏轻薄笔记本的屏幕边框，也不会因为夹持力不足导致设备脱落，夹臂前端做了圆弧过渡，没有尖锐的棱角，在安装拆卸时不会划伤操作人员的手部。再看镜头主体和底座的连接结构，两者之间采用球铰连接，球头的阻尼做了分段设计，水平方向可以360度旋转调整拍摄方位，垂直方向可以实现上下45度的俯仰角度调整，调整到位后依靠球铰内部的阻尼衬垫保持角度固定，不需要额外的锁紧旋钮，操作时单手就能完成角度调整，适配不同高度的拍摄需求，比如视频会议时对准人像上半身，直播时对准桌面操作区域，都能通过球铰的调整快速实现。日常做外设结构建模时，这类夹装式网络摄像头的结构细节很值得拆解，先从实际落地的应用场景说起，它并非只适配桌面显示器，薄款笔记本屏幕上沿、会议桌边缘的挡板、甚至工控机柜的外露金属边都能作为安装载体，这就对底座的夹持结构提出了很具体的边界要求。先看夹持部分的结构设计，底座采用上下分体的夹臂结构，夹臂内侧做了两段式的防滑胶垫嵌位，胶垫突出夹臂内表面1.2mm，既可以避免夹装时刮伤显示设备的外壳漆面，也能在夹持厚度10mm到35mm的界面时提供足够的静摩擦力，防止摄像头因为镜头端的重心偏移出现下滑偏转。

　　镜头主体的外壳采用上下扣合的结构，接缝位置做了错位止口设计，装配后缝隙均匀控制在0.15mm以内，既可以提升外观的精致度，也能阻挡日常使用时的灰尘进入壳体内部，保护内部的PCB板和镜头模组。镜头模组位于壳体正面的居中位置，镜头外圈做了手动调焦环的结构，调焦环的表面做了细密的防滑齿纹，转动时的阻尼均匀，可以根据拍摄距离的不同调整焦距，实现30cm到5m范围内的清晰成像，满足近景桌面展示和远景会议拍摄的不同需求。镜头旁边设置了工作状态指示灯，采用内嵌式的导光柱设计，指示灯点亮时是柔和的绿色光线，不会出现光线直射人眼造成眩光的问题，同时可以直观反馈设备的工作状态，避免出现误关设备导致隐私泄露的情况。

　　壳体侧面预留了拍照快捷按键的安装位，按键采用微动开关触发，按键表面和壳体表面保持齐平，误触概率低，需要快速抓拍画面时单手就能操作。整个设备的走线从球铰位置的中心孔穿出，避免调整角度时线材出现缠绕或者拉扯断裂的问题，线材出口位置做了防弯折的护套结构，反复弯折也不会出现线芯断裂的情况。从安装边界来看，整个摄像头夹装在屏幕上沿时，突出屏幕表面的厚度不超过45mm，不会遮挡屏幕的显示区域，底座夹臂的深度为60mm，夹持在屏幕上时不会因为深度不足导致设备前倾掉落。壳体的边角全部做了R2以上的圆角处理，没有尖锐的结构，日常搬运或者调整角度时不会磕碰造成损伤。

　　内部的PCB板固定采用螺柱加卡扣的双重固定方式，即使设备出现意外跌落，内部的电子元件也不会出现移位松脱的问题。镜头模组的安装位置做了定位台阶，装配时可以快速定位，保证镜头光轴和壳体正面的垂直度，避免出现画面倾斜的问题。这类摄像头的结构设计没有冗余的复杂结构，所有的结构设计都围绕实际使用中的痛点展开，比如夹装的适配范围、角度调整的便捷性、使用时的状态反馈、线材的耐用性这些细节，都是在实际建模过程中需要反复校核尺寸公差的部分，比如球铰的配合公差如果选的过松，角度调整后容易下垂，过紧则调整时需要用很大的力，甚至会把底座从屏幕上带下来，所以配合间隙一般控制在0.05mm到0.1mm之间，配合阻尼脂实现合适的操作手感。夹臂的扭簧扭力也要根据夹臂的长度做计算，保证在最大夹持厚度时，夹持力不小于15N，最小夹持厚度时夹持力不大于8N，兼顾夹持稳定性和对被夹持设备的保护。
