旧款工业视觉相机镜头机身结构

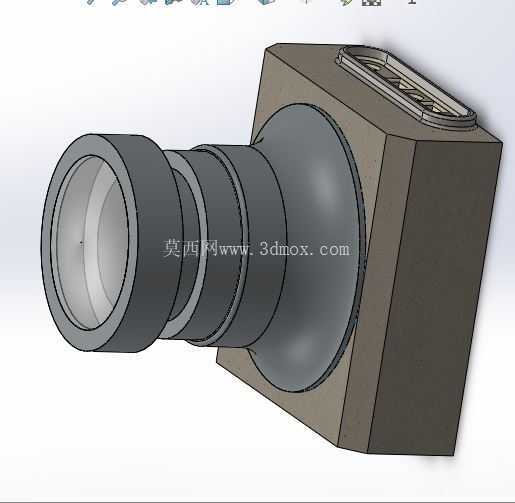

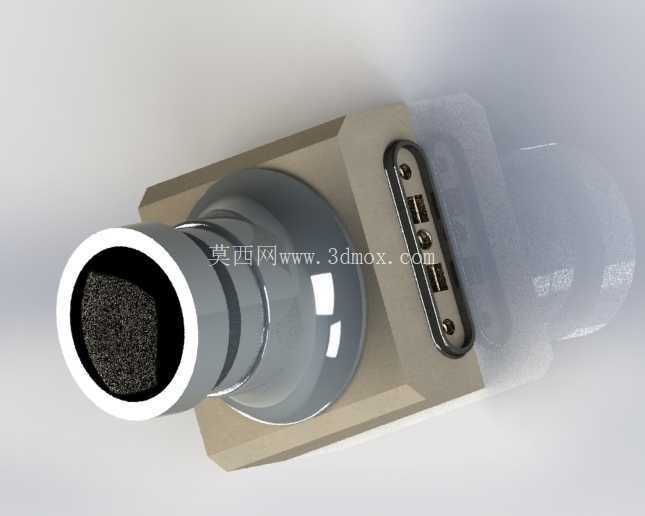

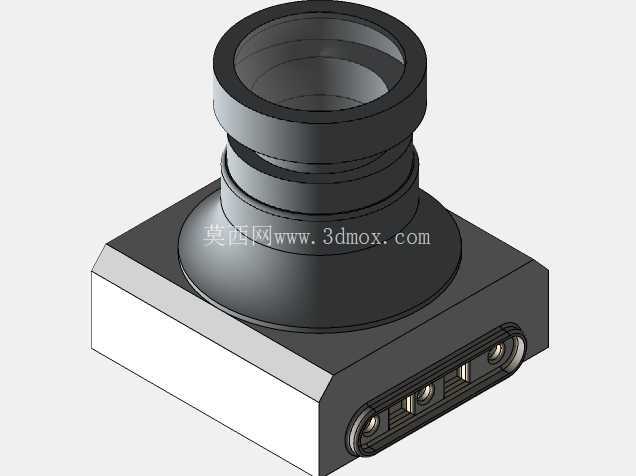

　　这套结构围绕固定式视觉采集端的实体形态展开，上部为多层阶梯式镜头筒，下部采用方正箱体承载主体，侧面集中布置多组外接端口，整体对应产线检测、工位图像采集、小型设备视觉定位等场景中的前端成像部件。镜头段采用同轴圆筒堆叠形式，最上端为大口径入光环，向下依次收束形成多级台阶，既区分遮光段、镜座配合段与机身连接段，也为不同直径镜片、隔圈和压环预留轴向装配空间；圆筒与方形箱体之间通过锥形过渡座衔接，过渡面从圆截面平滑延展至方形顶面，可减少镜头根部应力集中，同时避免直角连接处积尘。方形机身的棱边做了倒角处理，底面和侧面保持平整，便于在安装支架、检测工位面板或设备立板上贴靠固定；机身侧向开设长条形接口区域，端口沿直线排列，周边保留插拔操作空间，接线后线缆可沿设备侧壁顺向排布，不会与上方镜头回转范围发生干涉。

　　从实际使用角度看，这类相机通常固定在输送带上方、机械臂末端旁或检测工装架上，镜头轴线需要对准被拍摄工件，因此上部圆筒的同轴度、下端安装面的平面度都会影响成像视场的稳定性。建模时镜头各段圆柱采用共轴约束，台阶端面保留清晰分界，方便后续在工程图中标注配合直径、密封槽位置和镜筒压装余量；箱体部分以规则块体为基础，侧面接口孔位按照接插件外形留出凸缘与安装间隙，端口外侧的圆弧包边还原了接插件壳体的防护形态。整机外轮廓没有复杂悬伸结构，方形基座提供稳定支撑，上部镜头高度决定工作距离调整范围，侧向接口区则兼顾电源、数据触发等线路连接需求。

　　结构设计上，镜头筒壁厚在各段保持均匀过渡，避免注塑或机加工后出现缩痕、变形；锥形过渡座与箱体顶面融合为连续承力区域，能够承受镜头调焦时的扭转操作。机身前端接口集中布置，有利于缩短内部电路板到外接插头的走线距离，也让现场维护时插拔线缆更加直观。安装边界方面，方形基座的底面可作为主定位面，侧面可增加锁紧螺钉或压板固定；镜头上方需要保留开盖、调焦或更换滤光片的操作空间，接口侧则要留出插头宽度和线缆弯曲半径，防止设备运行中线缆被拉扯。整体形态紧凑，镜头与机身分工明确，既体现旧型成像设备厚重规整的外观特征，也满足视觉工位对刚性安装、光路同轴和接口可维护性的工程要求。
