全频扬声器喇叭单元三维结构设计

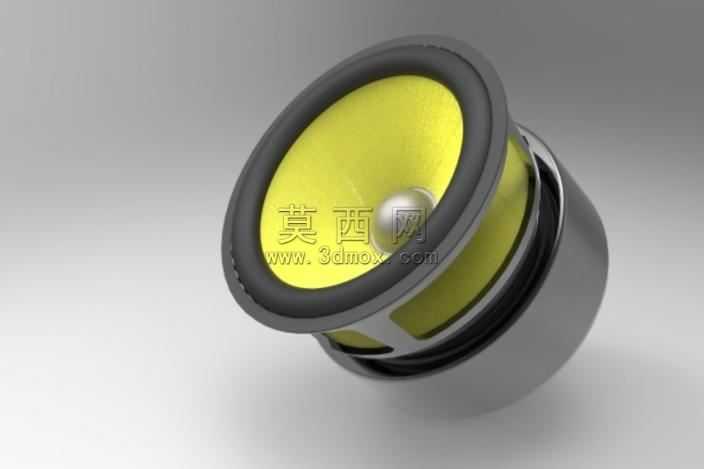

本作品为全频扬声器喇叭单元的三维参数化设计模型，采用SolidWorks完成全流程建模与渲染工作，完整还原了动圈式扬声器的核心结构与外观细节。建模过程遵循电声器件的实际生产工艺逻辑，首先搭建基准轴与基准面，以中心磁路为核心定位基准，依次完成T铁、磁钢、华司等磁路组件的参数化绘制，通过同轴约束确保各磁路部件的同心度误差控制在建模精度范围内，还原磁间隙的均匀环形结构，保障音圈运动的线性空间。振膜部分采用锥盆式结构设计，建模时通过放样曲面命令生成黄色锥面振膜，边缘搭配环形折环，通过曲面加厚命令赋予折环与振膜不同的厚度参数，还原折环的柔性支撑特性，振膜中心位置设计有球形防尘帽，通过旋转凸台命令生成光滑球面结构，既可以阻挡灰尘进入磁间隙，也能优化高频段的声波扩散特性。音圈部分采用薄壁圆筒结构建模，搭配音圈骨架与引线结构，通过同轴配合定位在磁间隙中心位置，还原音圈在磁场中的受力运动结构。盆架部分采用金属材质的一体化支撑结构，通过拉伸、切除命令完成安装孔位、镂空散热槽的细节绘制，边缘设计有环形安装边，预留均匀分布的固定孔位，用于扬声器单元与箱体的装配固定。渲染阶段为不同部件赋予对应材质属性，磁路组件赋予哑光金属铁材质，盆架赋予磨砂银灰色金属材质，振膜赋予亮面黄色复合纸盆材质，折环赋予黑色橡胶材质，防尘帽赋予亮面金属质感，通过环境光、漫反射参数调整，还原不同材质的光影反射效果，呈现出逼真的产品质感。整体设计严格遵循动圈扬声器的真实结构比例，各部件之间的装配关系清晰，无干涉错位问题，既可以用于电声产品的结构演示教学，也可作为音响产品开发阶段的结构参考模型，帮助设计人员直观理解扬声器的内部构造与装配逻辑，为后续的箱体匹配、分频器设计提供基础的三维结构参考。
