Arduino5V有源蜂鸣器报警模块结构设计

　　做嵌入式开发配套的结构件建模时，这类板载蜂鸣器模块的尺寸还原度直接影响整机组装的干涉检查结果，这次建模全程依托游标卡尺完成实物测绘，没有套用网络上流传的通用简化模型，所有安装孔位、元件突出高度都和市售常规量产模块保持一致。从实际应用场景来看，这类5V蜂鸣器模块常被集成在Arduino开源硬件开发套件、小型自动化设备的故障报警单元、智能门禁提示模块、教学实验装置的反馈回路里，承担状态提示、故障告警、交互反馈的发声功能，不需要额外搭建驱动放大电路，直接对接主控IO口就能输出高低电平控制发声，对入门开发者和快速原型验证的项目来说，能省去不少外围电路设计的工作量。

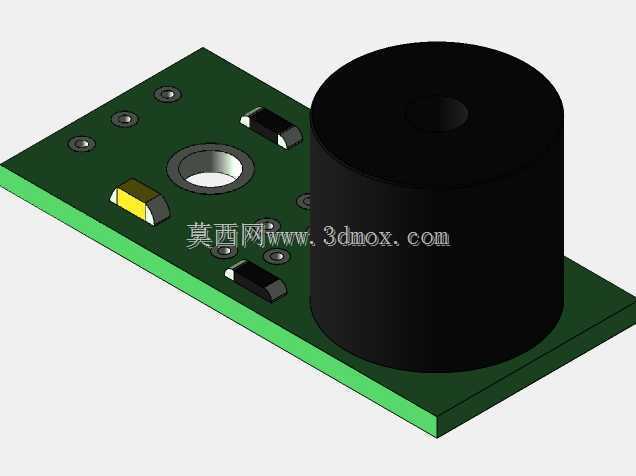

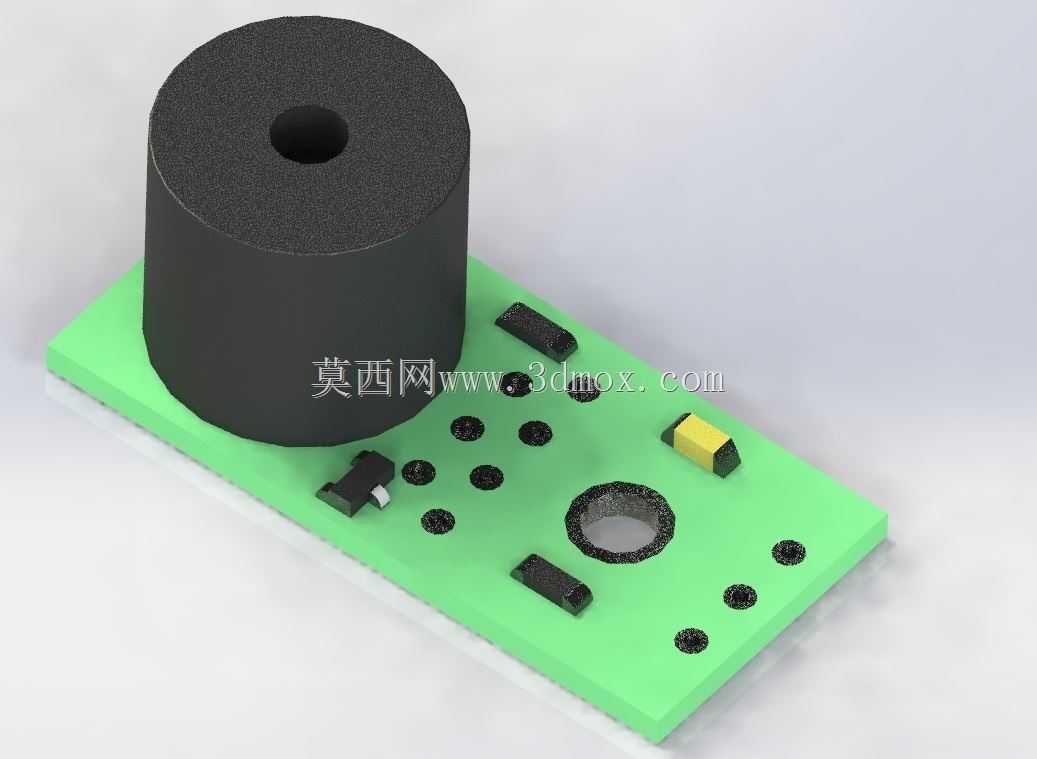

　　建模过程中最先确定的是PCB基板的轮廓边界，这块绿色基板的长宽尺寸按照实物1:1还原，边缘的安装过孔位置做了精确对位，孔位直径适配常用的M2自攻螺丝，方便在整机外壳或者安装支架上固定，不会出现孔位错位导致的装配问题。板上的核心发声元件是圆柱形的电磁式蜂鸣器本体，建模时还原了蜂鸣器顶部的出声孔结构，蜂鸣器本体的突出高度严格按照实测值设置，避免整机组装时蜂鸣器顶部和外壳内壁发生挤压，影响出声效果甚至损坏元件。除了核心的蜂鸣器之外，板上的贴片电阻、电容、三极管驱动元件、电源指示灯、信号插针都做了等比例建模，每个元件的焊盘位置也和实物PCB保持一致，做装配干涉检查的时候，能直观看到相邻元件之间的安全间隙，不会出现设计时预留空间不足，导致元件互相挤压的问题。

　　设计思路上没有做过度的细节冗余，毕竟这类模块的建模核心是服务于整机结构验证，不需要还原PCB内部的走线层结构，只把外部可见的结构特征、安装尺寸、元件占位做精准还原就足够满足工程使用需求。蜂鸣器模块的信号引出端是标准的2.54mm间距排针，建模时排针的长度、间距都按照通用排针的尺寸设置，对接杜邦线或者扩展板的时候，能准确验证接线空间是否充足，不会出现排针和周边结构件距离过近导致接线困难的问题。板上预留的固定安装孔做了沉台特征的简化还原，实际装配时螺丝头不会突出基板表面，避免和背面的焊接点发生短路接触。

　　从安装边界来看，这个模块的整体占用空间要考虑蜂鸣器本体的圆柱形突出部分，在整机布局时，蜂鸣器正上方不能有遮挡结构，要预留至少3mm的出声空间，保证报警声音能够顺利传出，不会因为结构遮挡导致音量衰减过大，达不到提示告警的效果。模块的侧边要预留至少2mm的接线空间，方便插拔杜邦线，不会因为周边结构件靠得太近导致手指无法操作接线。基板背面的焊接点突出高度也做了还原，安装时基板和安装面之间要预留1mm左右的间隙，避免焊接点和金属安装面接触造成短路。

　　很多新手做这类电子模块建模时，容易忽略板载小元件的高度差，只做一个平板加圆柱的简化结构，等到实际做3D打印外壳或者整机装配的时候，才发现贴片元件的位置和外壳筋位发生干涉，不得不反复修改结构。这次建模把所有板载元件的外形占位都做了还原，哪怕是体积很小的贴片电阻、电容，都按照实际尺寸做了简化建模，不需要还原元件的内部结构，只要把外部的轮廓尺寸、安装位置做准确，就能满足结构设计阶段的干涉检查需求。另外蜂鸣器的驱动三极管位置也做了准确对位，这个元件的高度比普通贴片电阻稍高，在做紧凑结构设计时，这个位置的空间预留很容易被忽略，导致装配时三极管被外壳压坏。

　　在教学实验场景中，这个模块的模型可以直接用于虚拟装配实验，让初学者直观了解蜂鸣器模块的结构组成、安装方式，不需要拿到实物就能提前掌握接线位置、固定方法。在小型自动化设备的设计中，把这个模型导入整机装配体，就能快速完成报警单元的布局，不需要单独绘制每个元件的模型，能节省不少结构设计的时间。模型的简化程度控制得恰到好处，既保留了所有和装配相关的结构特征，又不会因为细节过多导致文件过大，影响大型装配体的运行流畅度。
