LM2577S与LM2596S组合升降压电压转换模块

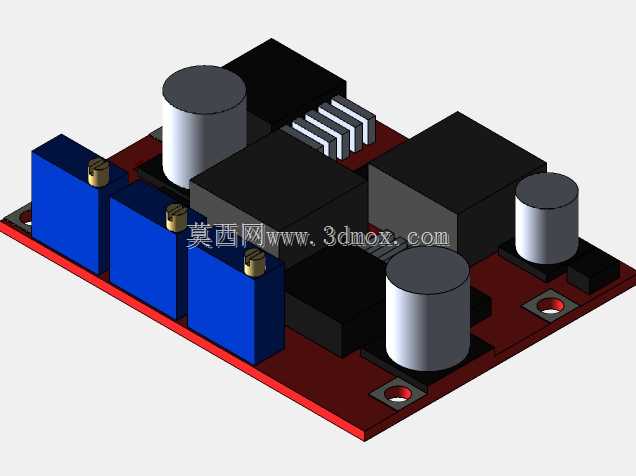

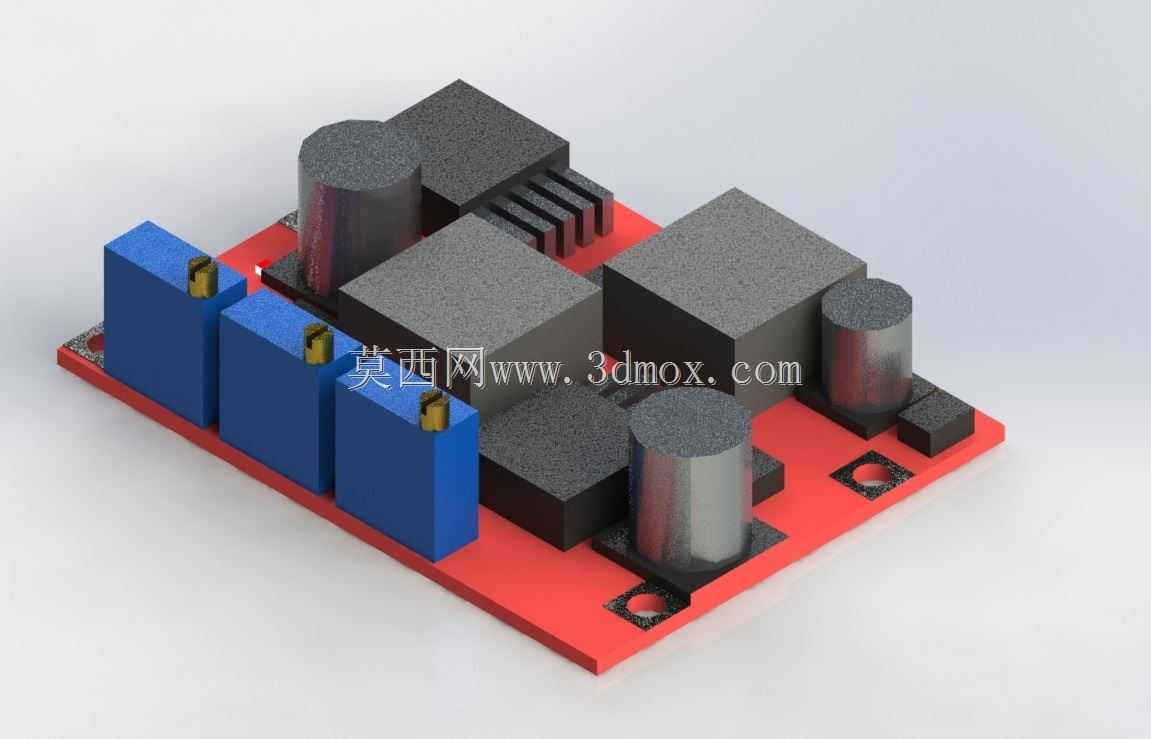

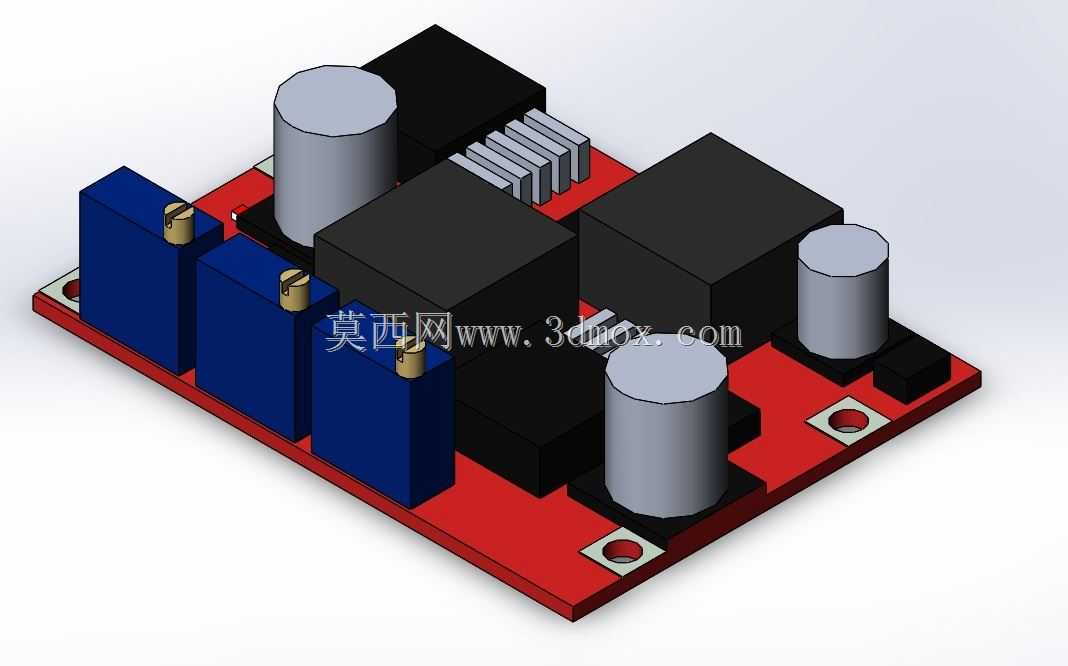

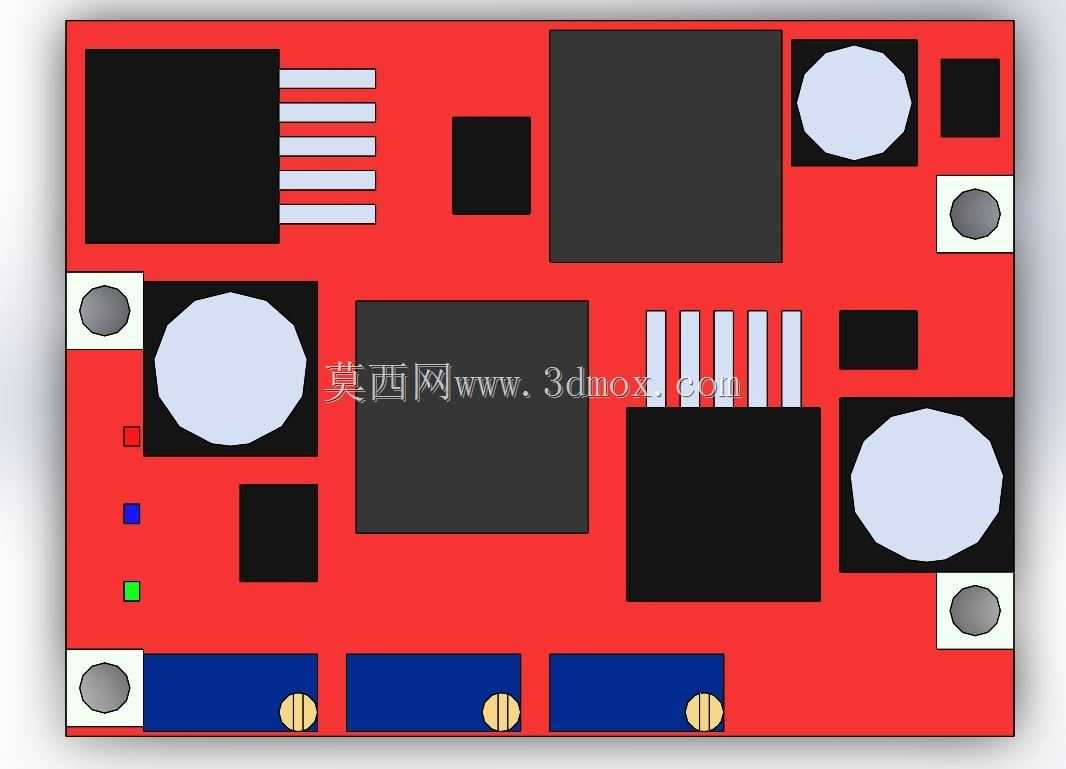

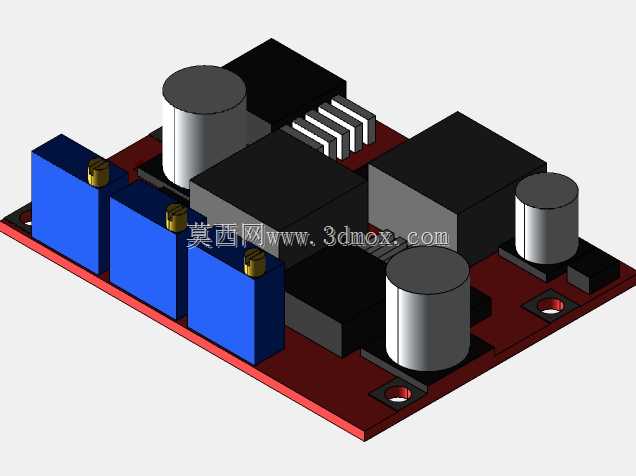

在各类嵌入式开发、小型电子设备改装、工业现场传感节点供电的场景里，供电电压不匹配是常遇到的问题，这类升降压转换模块就是为解决宽范围输入下的稳定电压输出需求设计的。从结构布局来看，整块模块采用红色PCB作为载板，板上集成了功率电感、电解电容、整流元件、接线端子与核心电源芯片，所有元件排布遵循功率回路最短的设计原则，大电流走线路径做了加宽处理，减少线路阻抗带来的压降与发热问题。输入端的蓝色接线端子采用直插式锁紧结构，方便现场快速接线，无需焊接就能完成输入输出线路的接驳，适合样机调试阶段的快速拆装使用。板上的电解电容分别布置在输入与输出侧，主要作用是滤除线路上的纹波电压，抑制电源尖峰干扰，保证输出电压的平滑稳定，功率电感与散热片相邻布置，能将工作时产生的热量通过PCB铜箔与周边空气快速散出，避免长时间满载工作时芯片过热触发过温保护。从安装边界来看，模块四角预留了标准安装孔位，可以直接通过铜柱固定在设备内部的安装平面上，也能利用背胶固定在狭小的设备腔体内，整体外形方正，元件高度控制在常规嵌入式设备的内部空间允许范围内，不会和周边结构件产生干涉。在实际选型使用时，这类模块可以适配电池供电、车载供电、工业母线取电等多种输入场景，当输入电压高于输出需求时自动进入降压工作模式，输入电压低于输出需求时自动切换为升压模式，无需额外做电路切换，就能给后端的单片机、传感模块、小型执行器提供稳定的直流供电。建模过程中对板上元件做了合理简化，保留了所有元件的外形轮廓、安装位置与接口尺寸，结构工程师在做设备内部布局时，可以直接调用该模型完成空间排布校验，确认接线空间、安装孔位匹配度，以及和周边结构件的安全间隙，避免实际组装时出现元件干涉、接线操作空间不足的问题。板上的接线端子引脚间距、安装孔孔径与孔位间距都按照实物实际尺寸还原，能直接用于结构设计中的安装位开孔、固定柱位置设计，减少实物测绘的重复工作量。
