电梯曳引悬挂驱动装置结构设计

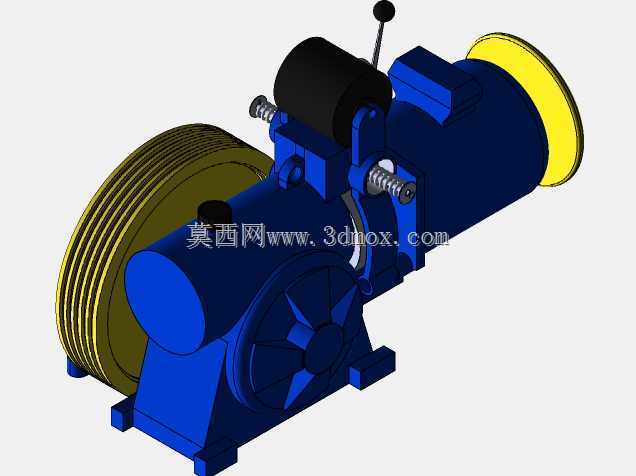

　　在垂直运输装备的核心驱动单元设计中，电梯曳引驱动电机的结构合理性直接决定整套梯型的运行稳定性与载荷适配能力，不同于通用工业电机的输出特性要求，这类驱动装置需要同时兼顾低速大扭矩输出、启停冲击缓冲、手动救援操作、曳引摩擦传动匹配等多重工程需求，建模过程中需要对每一处安装边界与功能结构做对应校核。从实际应用场景来看，这类驱动单元多用于中低层商用或住宅电梯的机房布置场景，通过曳引轮与钢丝绳的摩擦传动实现轿厢与对重的同步升降，输出端的大直径多槽曳引轮按照1:1悬挂比设计，绳槽尺寸适配直径10mm的曳引钢丝绳，轮缘的圆弧槽型经过摩擦系数校核，能够在额定载荷下保证足够的曳引力不出现打滑，同时轮体的黄漆标识区域是出厂时的动平衡校验标记区，安装调试时需要对应标记点做平衡复检，避免高速运行时出现径向跳动引发的轿厢振动。

　　模型中集成的手动释放制动杆是电梯安全设计的必备结构，当出现供电中断等紧急工况时，维保人员可以通过扳动该操作杆手动释放制动器，实现轿厢的平层救援操作，杆体的操作行程经过限位设计，避免过度扳动造成制动片的异常磨损，制动模块本身采用弹簧施压、电磁释压的常闭结构，断电状态下自动锁死输出轴，防止轿厢出现意外滑移。输出轴端的多楔带轮结构是为了匹配部分梯型的增量编码器或者速度反馈装置的传动需求，通过多楔带的低滑移传动特性，能够精准采集电机输出轴的实时转速，为电梯控制系统的速度闭环调节提供准确的信号输入，带轮的槽型与安装同轴度在建模时做了公差约束，保证传动过程中不会出现皮带跑偏或者异常磨损。

　　整个驱动装置的底座采用一体式铸铁支撑结构，安装脚的螺栓孔位置按照通用电梯主机的安装尺寸做了适配，500mm的曳引轮节圆直径决定了主机整体的安装边界，安装时需要预留出钢丝绳的绕绳空间以及手动操作杆的活动空间，避免与机房内的承重梁或者其他附属设备出现干涉。电机本体的散热结构采用外壳自然散热加端部风叶的组合设计，7.5kW的额定功率能够满足额定载重1000kg梯型的提升需求，1:1的悬挂比设计省去了额外的滑轮组传动结构，既降低了整套系统的机械损耗，也减少了后期维保的部件检查点。

　　建模过程中对制动臂的弹簧预紧结构做了细节还原，两侧的调节螺栓可以用来调整制动片与制动轮的间隙，保证两侧制动力矩均匀，避免出现偏磨导致的制动异响或者制动力不足问题。端盖处的观察孔结构可以用来检查内部轴承的润滑状态，不需要完全拆解端盖就能完成日常维保的状态检查，这类细节结构的还原能够帮助结构设计人员在做机房布置时提前预判维保操作的空间需求，避免后期安装完成后出现维保操作空间不足的问题。整个模型的结构拆分完全按照实际加工装配的逻辑做层级划分，每一个连接螺栓、密封端盖、操作部件都做了独立的建模处理，能够直接用于装配干涉检查、安装模拟以及相关课程的结构教学演示，帮助设计人员快速理解电梯曳引主机的工作逻辑与各部件的功能配合关系。
