双页平开合页结构三维设计实例

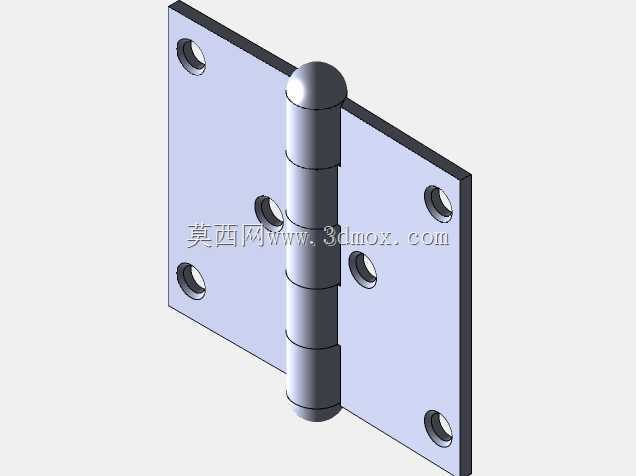

　　日常做结构设计时，铰接类零件是绕不开的基础构件，这类看似简单的转动连接件，实际在各类设备、柜体、防护结构上的应用占比极高，很多刚入行的工程师容易忽略这类基础件的细节设计，最后装配时才出现转动卡滞、安装错位、承重不足的问题。这次的合页结构采用最经典的双页对称设计，两个页片分别通过销钉铰接，绕中心销轴实现0到180度范围内的转动，完全满足常规平开门、设备防护门、小型箱体盖板的开合需求。从实际应用场景来看，这类合页既可以用在工业设备的钣金防护门上，也能适配民用家具柜门、小型机电设备的检修盖板，甚至在一些简易工装的转动翻转结构上也能直接复用，属于通用性极强的基础铰接零件。

　　设计时首先要考虑的是安装边界，两个页片上的安装孔采用对称排布，单页上设置三个沉头安装孔，孔位间距按照常规五金件的安装规范设定，既保证安装后的受力均匀，也能适配市面上常用的沉头螺丝规格，安装时螺丝头可以完全沉入页片表面，不会突出干涉门体的开合动作。中心铰接部分采用卷边包销的结构，两个页片的卷边筒交错排布，穿入整根销轴后两端做墩头处理，避免销轴在开合过程中从卷边筒内滑出，卷边筒的内径和销轴之间预留合理的配合间隙，既不会因为间隙过大导致开合晃动，也不会因为间隙过小出现转动卡涩，日常使用时不需要额外加注润滑脂也能保持顺畅的转动手感。

　　页片的厚度根据常规承重需求设定，采用等厚板材冲压成型的结构思路，建模时直接通过钣金特征生成页片主体，再对卷边部分做成型处理，完全贴合实际加工工艺，不需要额外做特殊的机加工序，量产时可以直接通过冲压、卷边、装配销轴的工序完成生产，加工成本低，一致性好。很多新手设计这类合页时容易忽略开合过程的干涉检查，建模完成后一定要做转动干涉验证，当两个页片转动到闭合角度时，页片的侧边不会出现碰撞摩擦，转动到最大开启角度时，卷边筒的端面也不会和对侧页片出现剐蹭，同时还要考虑安装后的门缝间隙，页片与销轴连接的根部做微小的圆角过渡，既避免应力集中导致卷边部位开裂，也能给开合动作预留足够的避让空间。

　　从受力角度来看，安装孔的排布尽量靠近页片的受力侧，当门体挂载在合页上时，重力可以通过三个安装孔均匀传递到安装基座上，不会因为单个孔受力过大导致螺丝松动或者页片变形，销轴的直径根据页片的尺寸匹配，保证在额定承重下销轴不会出现弯曲变形，卷边筒的长度也经过合理分配，两个页片的卷边接触面积足够大，开合过程中受力均匀，长期使用也不会出现单侧磨损导致的门体下垂问题。另外这类基础合页的结构还可以根据实际需求做衍生调整，比如需要更大承重时可以增加页片厚度、加大销轴直径，需要防锈场景可以更换不锈钢材质，需要隐藏安装时也可以调整页片的外形做沉槽嵌入式安装，核心的铰接结构逻辑完全通用，掌握这类基础件的设计思路，在做不同项目的结构设计时可以快速适配调整，不需要从零开始重新建模计算，能大幅提升结构设计的效率，也能避免因为基础铰接结构设计失误导致的后期装配整改问题。
