垂直压紧式手动肘节夹钳结构设计

　　在工装夹具设计、小型零部件装配、电子元器件焊接定位、木工拼合作业、钣金件临时固定等场景里，这类垂直压紧式肘节夹钳是出镜率极高的手动夹紧元件，相比传统螺栓压紧、台虎钳夹持，它的操作效率能提升数倍，单次压紧与释放的动作仅需扳动一次手柄即可完成，不需要反复拧动螺纹件，非常适合需要频繁拆装工件的批量作业工位。从结构原理来看，这款夹钳利用了连杆机构的死点自锁特性，当手柄扳动到压紧终了位置时，连杆传动副会越过机构死点，此时哪怕压紧端受到工件的反向反作用力，机构也不会自行松脱，不需要额外增加锁紧结构就能保持稳定的压紧力，这也是肘节夹钳区别于其他手动夹紧件的核心设计逻辑。

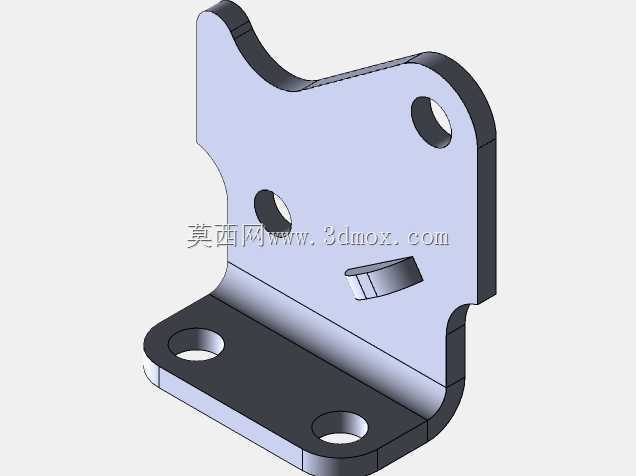

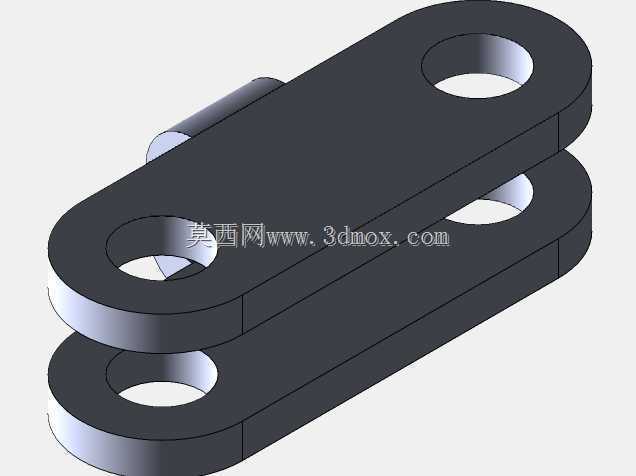

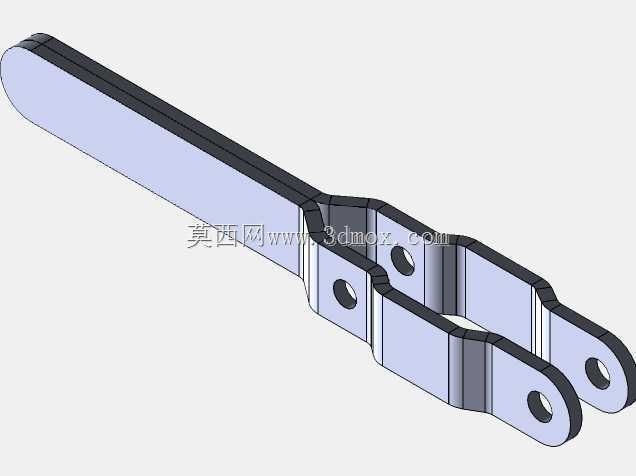

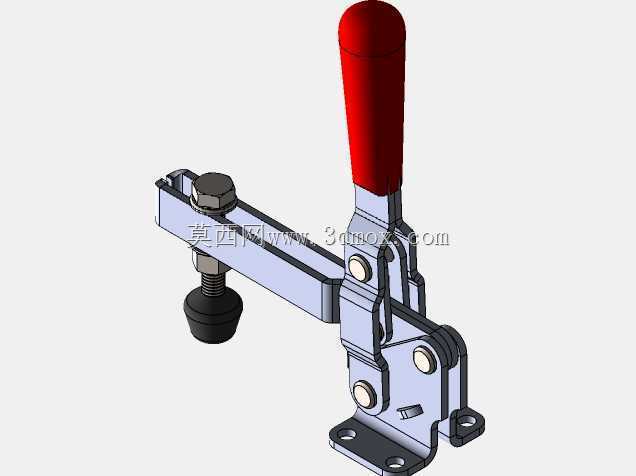

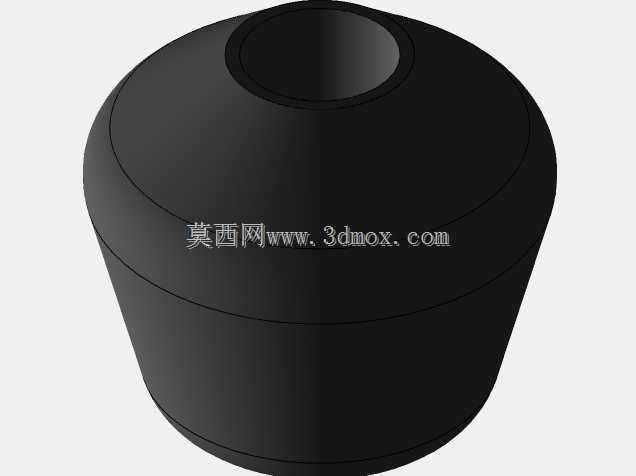

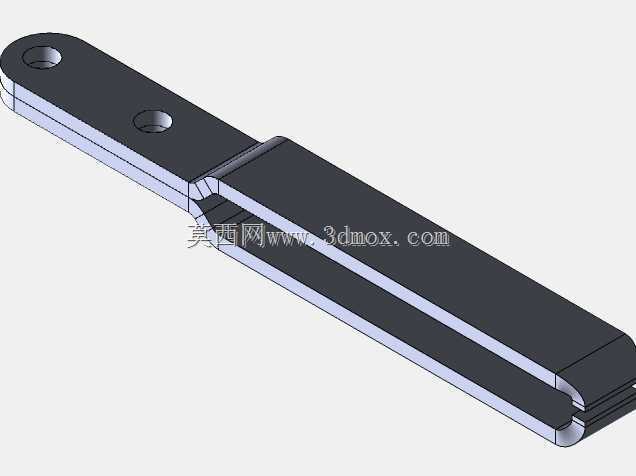

　　整个夹钳的结构可以分为安装基座、连杆传动组、操作手柄、压紧螺杆、压头这几个核心部分，安装基座采用带两个安装孔的卧式底板结构，两个安装孔的中心距匹配常规工装台的T型槽间距，安装时可以通过螺栓直接固定在工装基板、工作台面或者专用夹具座上，不需要额外加工复杂的安装位，基座的立板部分承担整个连杆组的支撑作用，所有铰接点都采用销轴定位，销轴与连杆孔之间预留了合理的转动间隙，既保证扳动手柄时没有卡滞感，又不会因为间隙过大导致压紧位置出现偏移。操作手柄采用符合人体工学的长杠杆设计，外部套有防滑绝缘的红色握套，握套的表面做了细微的防滑纹理，操作人员手上沾有少量切削液或者油污时也能稳定施力，手柄的长度经过力臂优化，普通人单手施加20牛左右的握力，就能在压头端输出数百牛的压紧力，足够满足大多数薄型零件、小型组件的夹紧需求，不会因为压紧力过大导致薄壁工件变形，也不会因为力不足导致加工或装配过程中工件移位。压紧部分采用可调节的螺杆结构，螺杆与压臂前端的螺纹孔配合，可以根据被压紧工件的实际高度旋转调整螺杆的伸出长度，调整范围覆盖0到30毫米的高度差，能适配不同厚度的工件装夹需求，螺杆底部搭配的是橡胶材质的防滑压头，压头与工件接触的端面做了网纹防滑处理，既可以增大接触摩擦力防止工件滑动，又能避免金属压头直接接触工件表面造成压痕、划伤，对于表面质量要求高的钣金件、喷塑件、电路板类工件非常友好。

　　在实际选型应用时，需要重点关注它的安装边界尺寸：基座底板的总长度在110毫米左右，宽度在35毫米上下，安装孔的孔径适配M6的固定螺栓，当手柄处于完全打开状态时，整个夹钳的总高度约为180毫米，压头抬起后的净空高度约为70毫米，足够操作人员取放工件；当手柄扳到压紧锁定位置时，压头的最低点距离基座安装面的最小高度可以到10毫米以内，能可靠压紧薄至几毫米的板材。设计这类夹钳的三维模型时，需要重点校核各个连杆铰接点的位置关系，必须保证压紧状态下连杆的传动角处于死点区间，避免机构出现自锁失效的问题，同时所有转动副的位置要做运动干涉检查，确保手柄在整个开合行程中不会和基座、压臂发生碰撞，压头的活动行程要和螺杆的调节范围匹配，避免出现调节到极限位置时机构无法锁死的情况。

　　在生产线的实际使用中，这类夹钳常被成组使用，比如在焊接工装台上根据工件的外形轮廓布置4到6个同型号夹钳，分别压紧工件的不同定位边，就能快速完成工件的装夹定位，不需要复杂的气动或液压回路，成本低、维护简单，哪怕是没有气动气源的小型加工坊也能直接使用；在电子变压器的装配工序里，这类夹钳常用来固定铁芯与绕组的临时定位，等待胶层固化或者螺丝紧固完成后就可以快速松开，不会损伤绕组的绝缘层；在钣金折弯的辅助定位工序里，它也可以用来顶住定位挡块，快速调整挡块位置后锁定，适配不同尺寸的折弯工件。和水平式肘节夹钳相比，这种垂直压紧式的夹钳在压紧状态下手柄处于竖直位置，不会占用工作台面的侧向空间，在排布比较密集的工装板上使用时优势更明显，不会出现相邻夹钳手柄互相干涉的问题。
