三级直齿圆柱齿轮减速箱结构设计

　　在工业传动系统的选型与结构设计工作中，齿轮减速装置是匹配原动机与工作端负载的核心中间部件，这套平行轴直齿圆柱齿轮减速结构，主要适配中小功率的传动降速增扭场景，常见于轻工输送线、小型物料提升设备、包装机械的动力输入单元，也可作为非标自动化设备中需要精准传动比的动力转接部件使用。从实际工程落地的角度看，这类减速结构的核心作用是在电机与执行机构之间完成转速匹配，将原动机输出的高转速通过多级齿轮啮合降低到工作端需要的低转速区间，同时按照传动比的对应关系放大输出扭矩，让工作端获得足够的驱动力矩，避免原动机直接带载时出现扭矩不足、转速过高无法匹配工艺动作的问题。

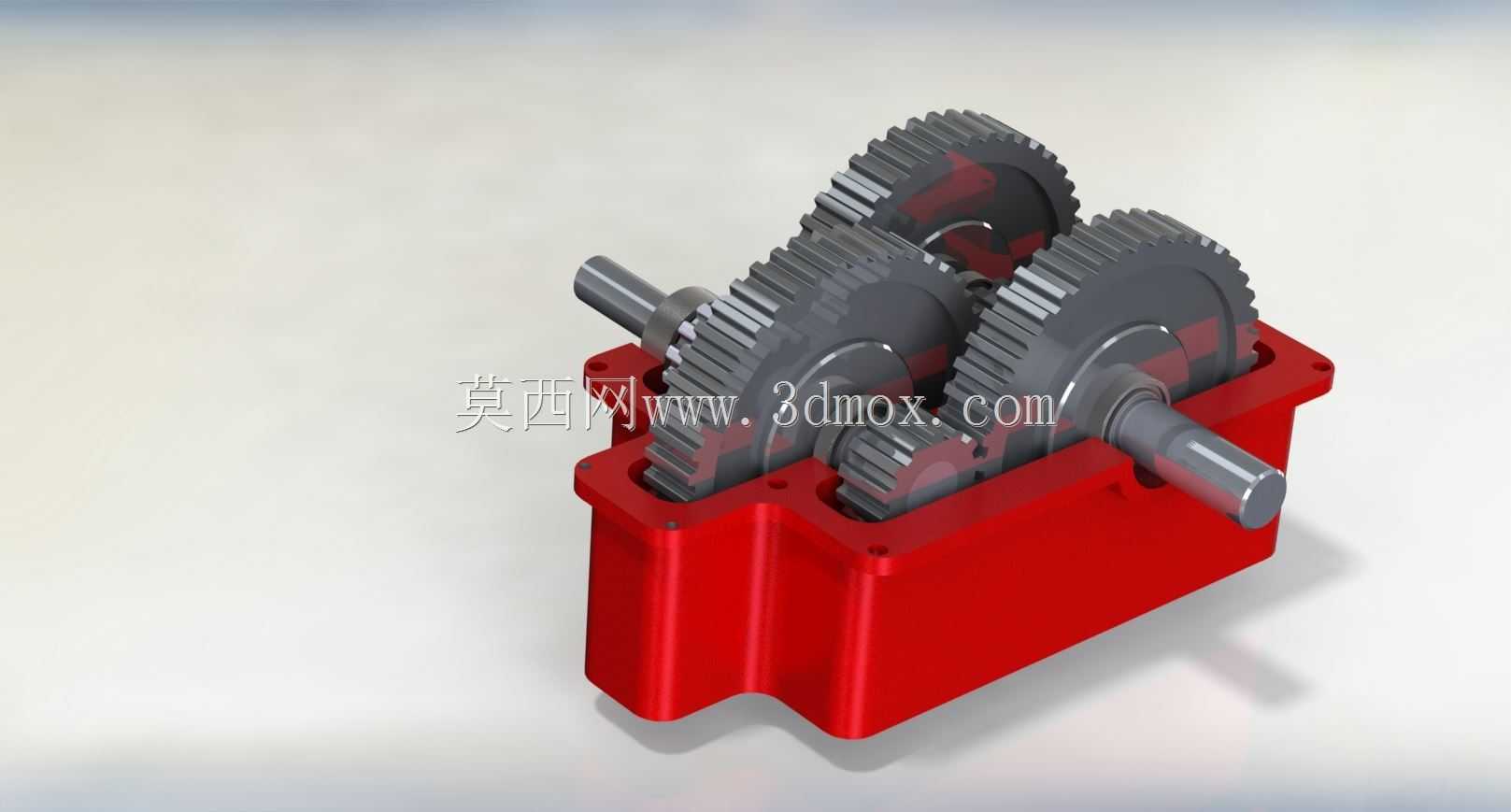

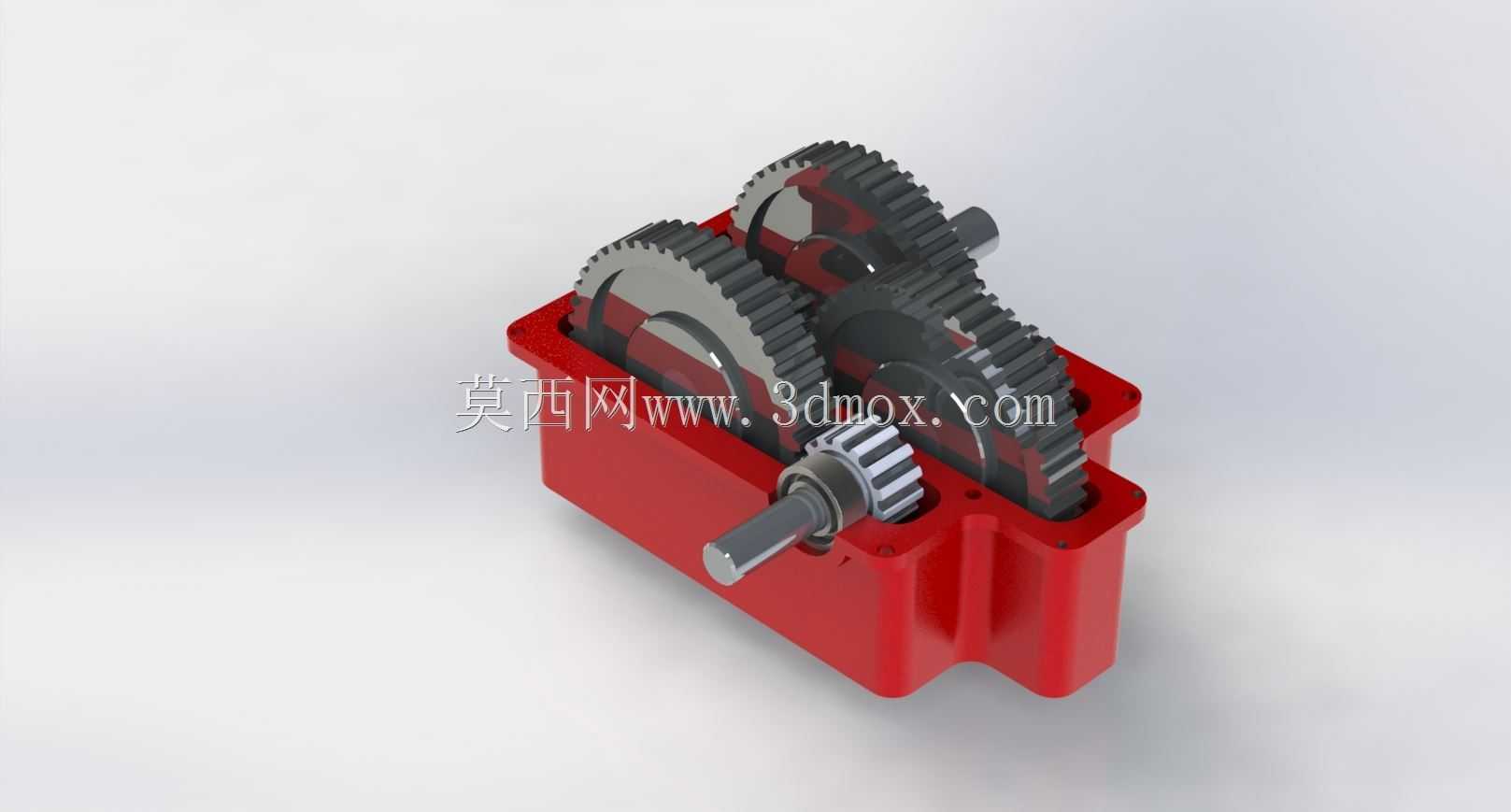

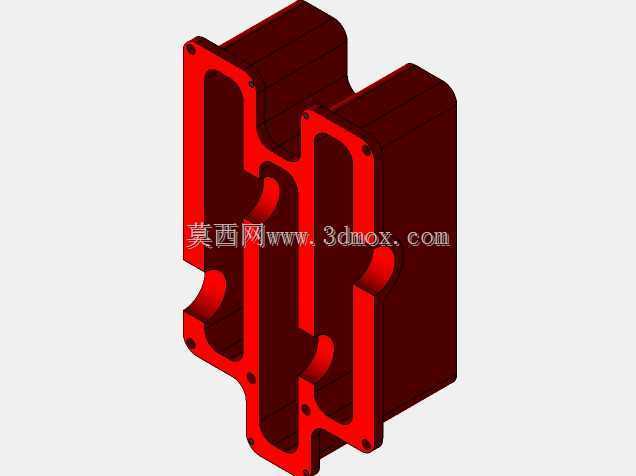

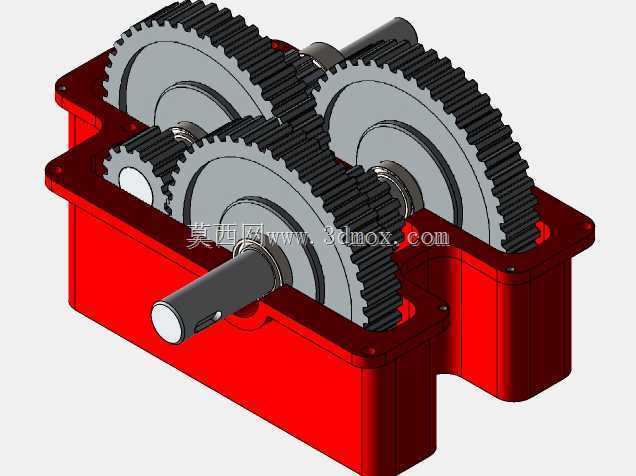

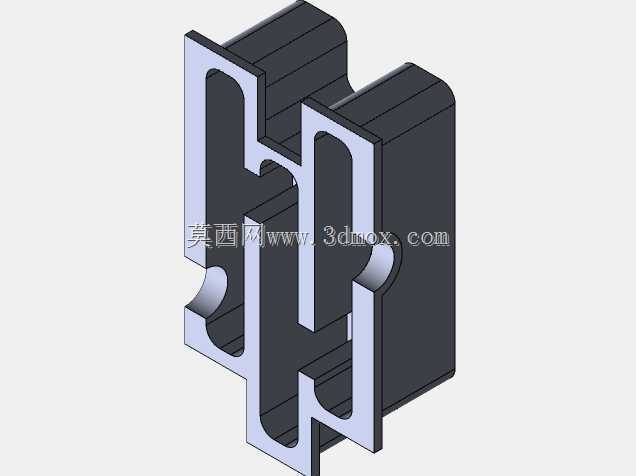

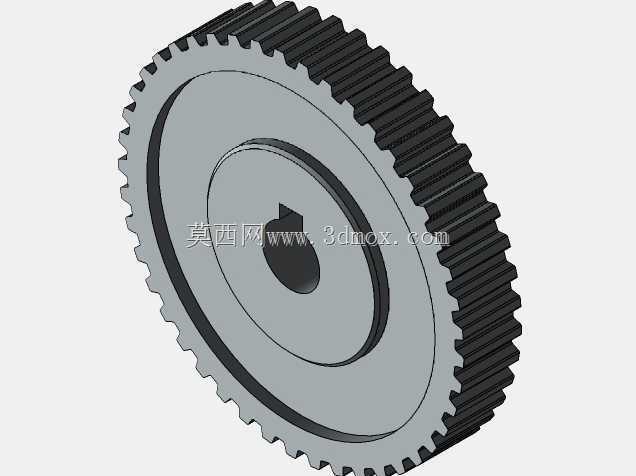

　　这套减速结构采用三级平行轴直齿圆柱齿轮啮合的传动方案，输入轴与输出轴分别布置在箱体的两侧端面上，轴系的支撑采用标准深沟球轴承承载径向载荷，同时抵消齿轮啮合过程中产生的少量轴向分力，箱体采用剖分式设计，下半部分为一体式铸造的红色箱座，上半部分为可拆卸的箱盖结构，这种设计的优势在于装配阶段可以先将所有齿轮、轴、轴承组件预装到箱座的对应轴承孔位，再合盖完成整体装配，后期维护时也可以直接拆开箱盖检查齿轮啮合磨损情况、更换润滑脂，不需要将整个减速箱从设备机架上完全拆卸。齿轮部分采用渐开线直齿圆柱齿形，齿面经过调质处理，啮合间隙控制在0.1-0.2mm的合理区间，既可以避免间隙过大导致传动反向空程，也能防止间隙过小造成齿轮运转卡滞、温升过高的问题。

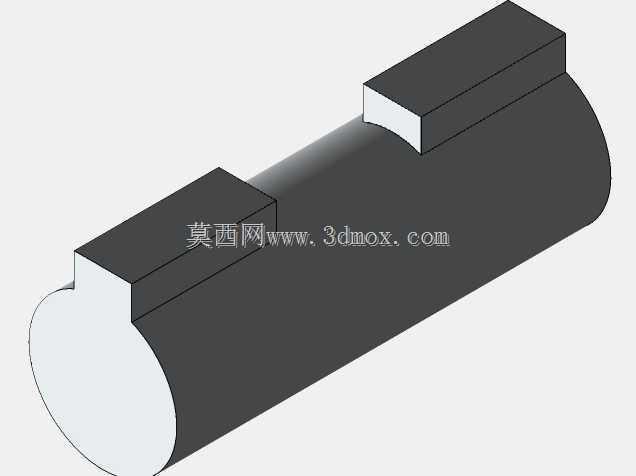

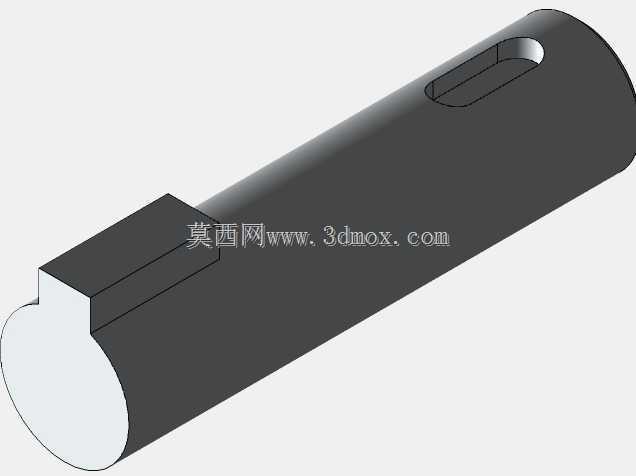

　　从安装边界的设计逻辑来看，箱座底部预留了四个对称的安装固定孔位，孔位的中心距按照通用安装尺寸设计，可以直接适配多数小型设备的机架安装面，不需要额外加工转接板；输入轴与输出轴的轴伸端都加工有标准键槽，通过平键连接即可完成与电机输出轴、工作端负载轴的扭矩传递，轴伸的长度设计考虑了联轴器、带轮等标准传动件的安装空间，不会出现传动件与箱体端面干涉的问题。箱体的内腔容积按照齿轮润滑所需的储油空间设计，齿轮运转时可以通过齿面带油的方式实现飞溅润滑，不需要额外加装复杂的强制润滑系统，整体结构简单可靠，适合在粉尘不多、环境温度在-10℃到60℃之间的常规工业场景下长期连续运转。

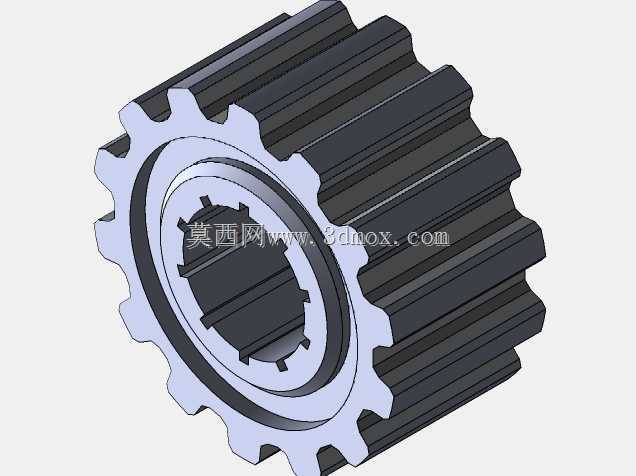

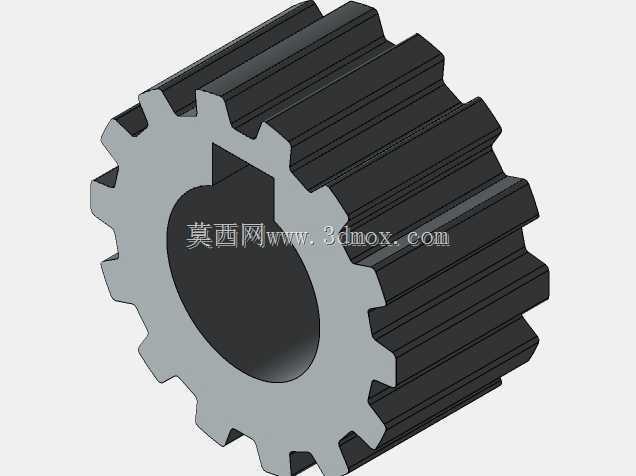

　　在结构设计的细节处理上，每一级齿轮的齿数搭配都经过传动比校核，总传动比误差控制在允许范围内，能够保证输出转速的稳定性；轴的直径变化处都设计有退刀槽与轴肩定位结构，方便齿轮、轴承的轴向定位，避免运转过程中轴上零件出现窜动；轴承端盖与箱体的结合面处预留了密封槽，可以安装毡圈油封防止润滑油泄漏，同时阻挡外界的粉尘、碎屑进入箱体内部磨损齿轮与轴承。这类减速结构的设计没有采用复杂的行星轮系或者蜗轮蜗杆结构，核心是兼顾加工成本与传动可靠性，直齿圆柱齿轮的加工工艺成熟，普通滚齿机即可完成齿形加工，后期备件更换也十分方便，对于传动精度要求不是极高、但对设备稳定性与维护便捷性要求较高的生产场景来说，是性价比非常高的传动方案。在三维建模过程中，所有零件的配合关系都按照实际装配约束搭建，齿轮之间的啮合配合、轴与轴承的过渡配合、轴承与箱体孔的过盈配合都做了对应约束，能够直接用于装配干涉检查、工程图导出，也可以作为同类减速结构设计的参考模板，帮助设计人员快速完成同类型产品的结构迭代，减少重复建模的工作量。
