大传动比二级减速齿轮箱结构设计

　　在矿山输送、重型冶金辊道、港口起重提升这类需要大扭矩低转速输出的工况场景里，单级齿轮减速往往受限于传动比上限，无法兼顾输入轴高转速与输出轴大扭矩的匹配需求，二级减速齿轮箱就是针对这类重载传动场景开发的核心传动部件。这款齿轮箱的传动比设定为10，额定输出扭矩可达31500牛米，能够承接常规4极、6极工业电机的高转速输入，经过两级齿轮副的减速增扭后，将动力稳定传递给下游的工作机构，适配连续运转、重载冲击的复杂作业环境。

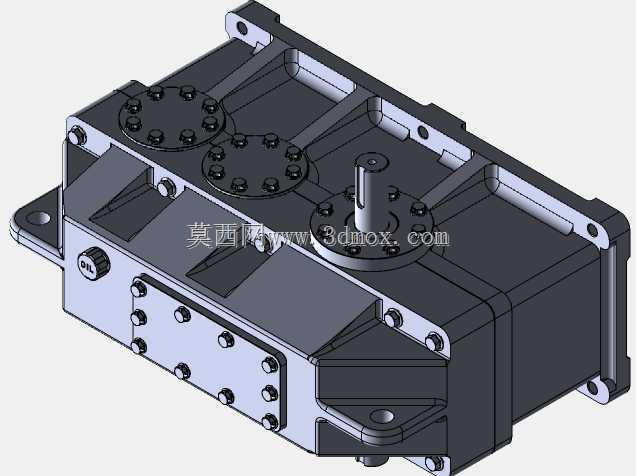

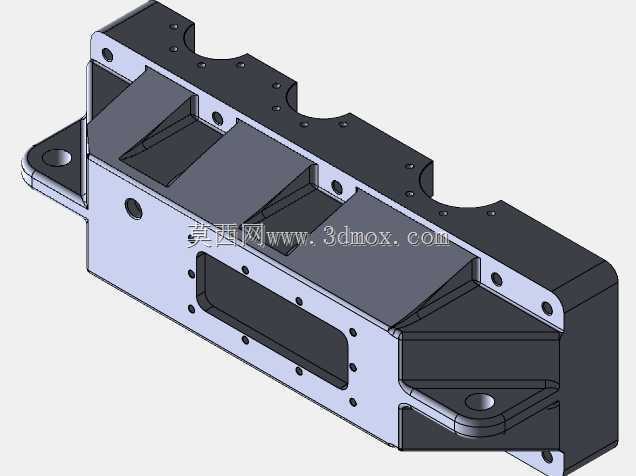

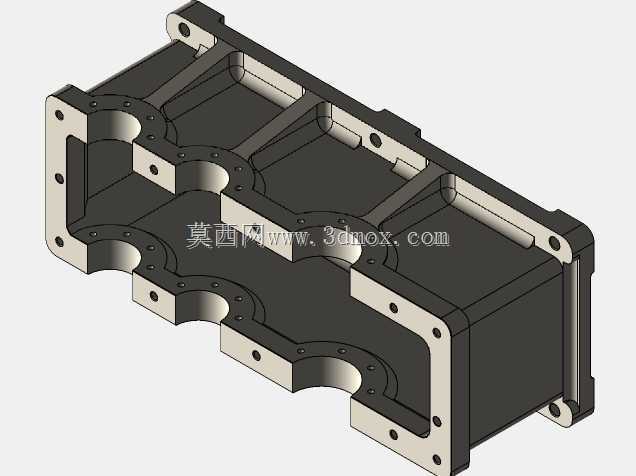

　　从结构设计思路来看，箱体采用上下剖分式的铸铁壳体结构，上下箱体结合面经过精密铣削加工，保证合箱后的密封性能，避免齿轮润滑油脂渗漏，同时剖分结构也方便后期检修时直接开箱检查齿轮啮合状态、更换磨损零件，无需完全拆解整个箱体与外部连接的轴系。输入轴与输出轴采用平行轴布置，三个轴系的轴承座孔在箱体上一次镗削成型，保证各轴的平行度公差控制在机械设计手册要求的范围内，避免齿轮啮合时出现偏载、点蚀过早失效的问题。箱盖顶部设置了通气塞部件，能够在齿轮箱长时间运转油温升高、内部压力增大时自动平衡箱体内外气压，防止密封件因为压差过大出现漏油问题；同时箱盖顶面预留了多个螺栓紧固点，用于安装箱盖的观察盖板，日常检查油位或者添加润滑油时无需拆解整个箱盖。

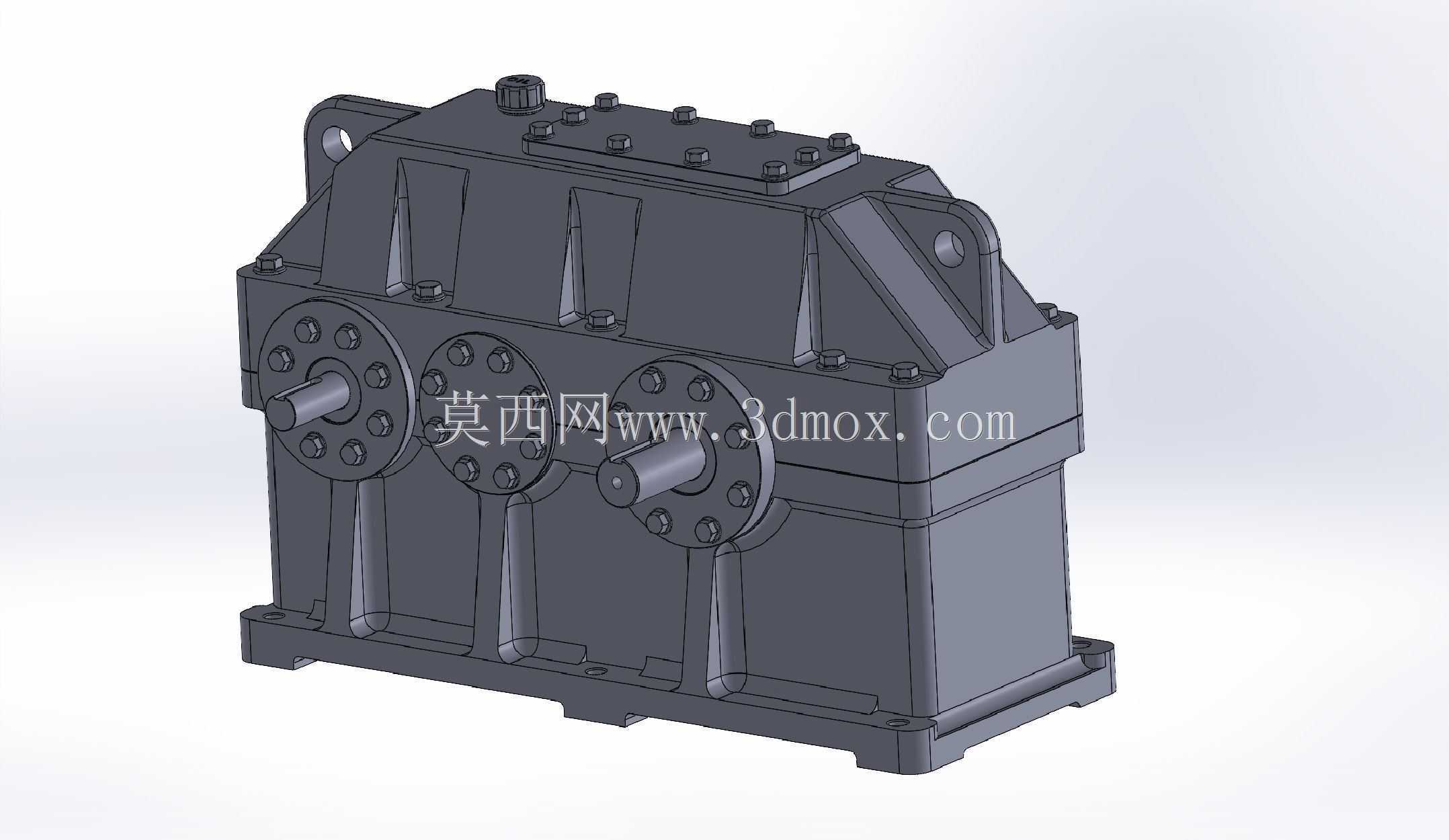

　　箱体侧面的三个轴伸端都配置了法兰式安装结构，输入轴与输出轴的轴端加工有标准的连接法兰与键槽，能够直接通过联轴器与上游电机、下游工作机构连接，无需额外加工过渡连接零件。箱体底部设计了一体化的安装底座，底座上预留了四个对称布置的安装螺栓孔，安装时可以直接通过地脚螺栓将齿轮箱固定在设备的安装基础上，底座的底面经过平面度加工，保证安装后箱体不会出现倾斜，避免轴系承受额外的附加弯矩。

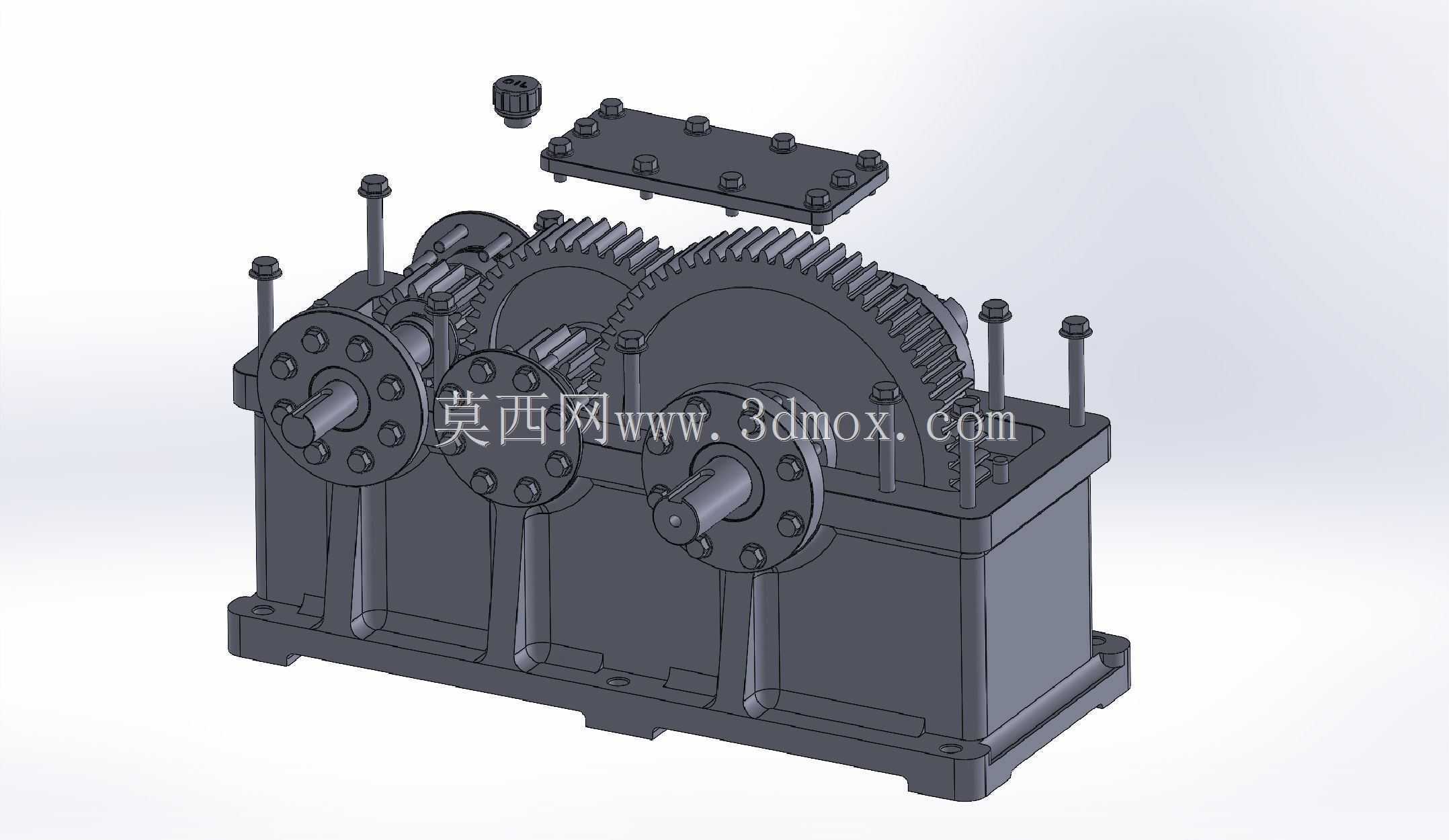

　　齿轮副的设计上，两级传动都采用渐开线圆柱斜齿轮结构，相比直齿轮传动，斜齿轮啮合时重合度更高，传动过程更平稳，重载工况下的噪音与冲击更小，能够承受更大的瞬时冲击载荷。高速级齿轮采用较小的模数，适配高转速下的平稳传动需求，低速级齿轮采用更大的模数，匹配大扭矩输出下的轮齿强度要求，所有齿轮的材质都选用合金结构钢，经过渗碳淬火处理后齿面硬度达到HRC58-62，芯部保持足够的韧性，既保证齿面的耐磨性能，又能承受重载冲击下的轮齿弯曲应力，避免断齿失效。

　　润滑方式采用油池飞溅润滑，箱体内腔的储油腔设计时充分考虑了齿轮浸油深度，低速级大齿轮的浸油深度控制在2-3个齿高的范围内，既保证齿轮运转时能够将足够的润滑油带到啮合区域与轴承位置，又不会因为浸油过深造成过大的搅油损失，导致油温异常升高。箱体下部侧面预留了油位指示器安装位置与放油螺塞孔，方便日常运维时观察油位高度、更换老化的润滑油。

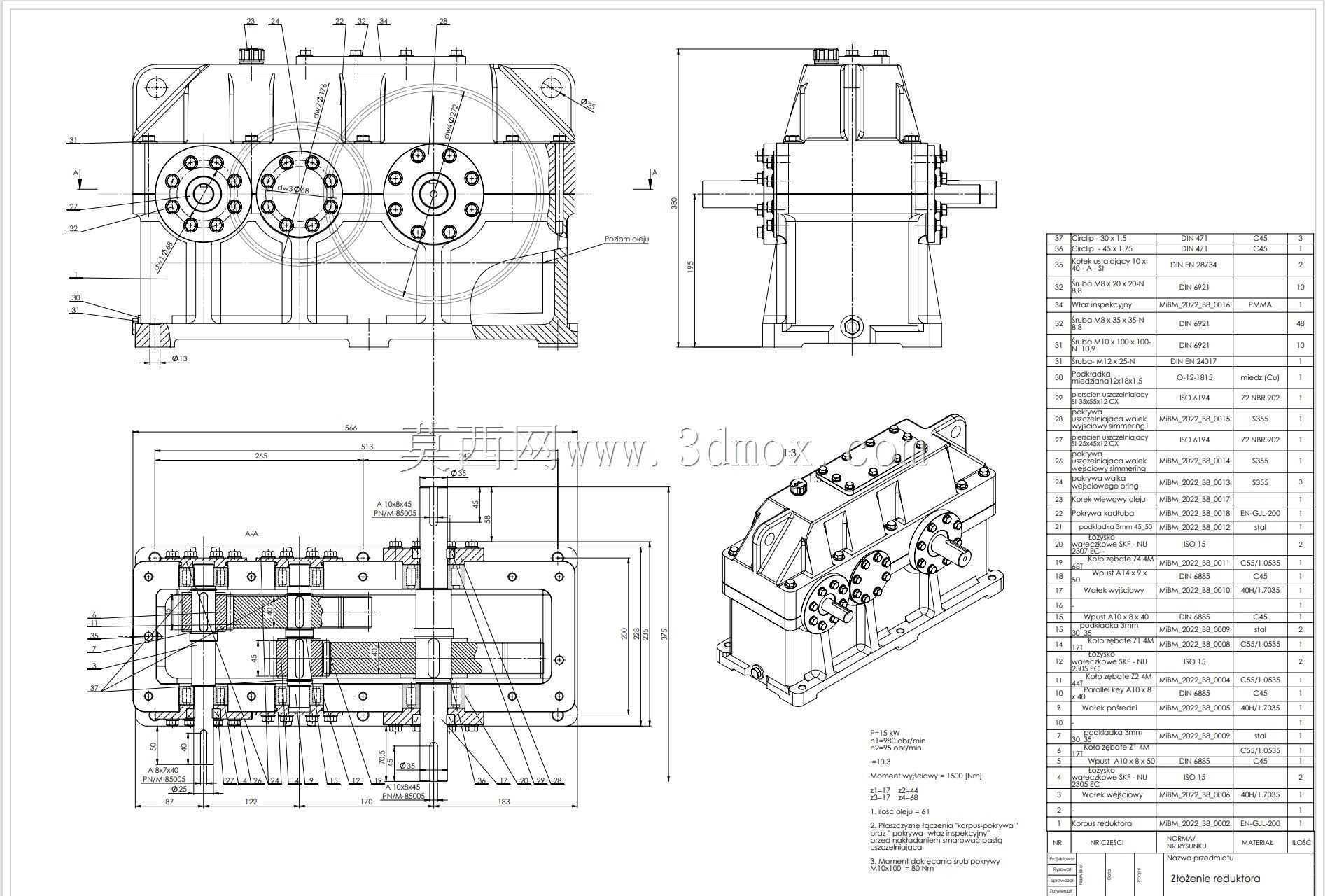

　　在安装边界尺寸上，这款齿轮箱的整体外形充分考虑了常规工业场景的安装空间限制，底座的安装孔距按照通用重载减速机的安装尺寸规范设计，能够直接替换同参数等级的老旧减速设备，无需对原有设备基础进行改造。轴伸端的中心高尺寸符合行业通用标准，连接法兰的螺栓孔分布尺寸与同规格联轴器完全适配，选型替换时不需要重新设计连接结构，能够大幅缩短设备改造的周期。箱体外部的加强筋结构沿着轴承座受力方向布置，既能够提升箱体的整体刚性，减少重载下的箱体变形，又不会过多增加箱体的整体重量，兼顾了结构强度与材料成本的平衡。

　　实际应用中，这类二级减速齿轮箱常被用在带式输送机的驱动端、球磨机的传动系统、起重设备的行走机构中，能够在环境温度-10℃到40℃的工况下连续稳定运转，只要按照运维要求定期更换润滑油、检查齿轮啮合间隙，就能保证较长的使用寿命。设计过程中对所有轴系的挠度进行了校核，确保满负载运转时轴的变形量在允许范围内，不会出现齿轮啮合错位、轴承早期磨损的问题；轴承选用重载圆锥滚子轴承，能够同时承受径向载荷与轴向载荷，适配斜齿轮传动产生的轴向分力，保证轴系的运转稳定性。
