电动马达端盖结构三维设计作品

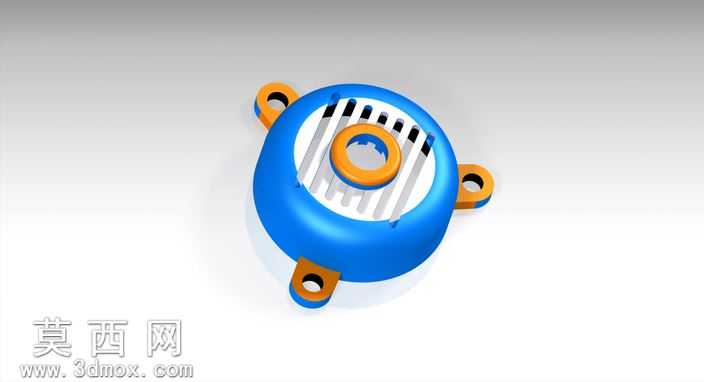

本作品为电动马达配套的端盖三维设计模型，整体采用参数化建模思路完成，在三维建模过程中首先以旋转特征构建端盖的主体圆弧壳体基础轮廓，精准把控壳体的壁厚参数，兼顾结构强度与轻量化需求，避免不必要的材料冗余。主体壳体完成后，通过拉伸、切除特征构建三个均匀分布的安装耳结构，每个安装耳中心设计同轴的安装通孔，孔位周边做局部加厚处理，提升安装锁紧时的结构抗形变能力，安装耳与主体壳体的衔接处采用平滑圆角过渡，消除应力集中隐患，同时优化后续注塑或压铸成型的工艺性，减少尖角处的成型缺陷。端盖中心位置设计凸起的轴孔座结构，轴孔座与主体壳体之间通过环形加强筋连接，提升轴孔部位的径向承载能力，适配马达输出轴的装配定位需求，轴孔座的端面做平整化处理，保证与马达内部轴承组件的贴合精度。在端盖的正面区域，设计阵列分布的长条状散热格栅结构，通过阵列切除特征完成格栅的均匀排布，格栅的间隙与筋条宽度经过合理配比，既保证端盖内部马达运行时的热量可以顺利散出，又能避免外部大尺寸杂物进入马达内部造成故障。材质渲染阶段，主体壳体部分赋予亮蓝色工程塑料材质，调整材质的光泽度与粗糙度参数，模拟ABS工程塑料的哑光带微亮的质感，安装耳与中心轴孔座赋予橙色耐磨工程塑料材质，与主体蓝色形成清晰的视觉区分，同时对应不同部位的材质性能需求，散热格栅区域做半透的白色防护网材质渲染，还原端盖内部防护结构的真实质感。整体建模过程严格遵循机械零件的设计规范，所有特征之间保留完整的参数关联，方便后续根据不同功率的马达型号调整端盖的尺寸参数，安装孔位的位置度、轴孔的同轴度等关键装配尺寸都在建模时做了几何约束，保证模型可以直接导出工程图用于生产加工参考，渲染阶段采用工作室环境光，多角度打光凸显模型的结构层次与材质差异，清晰展现端盖的各个细节结构。
