电机流线型外观结构组件三维设计

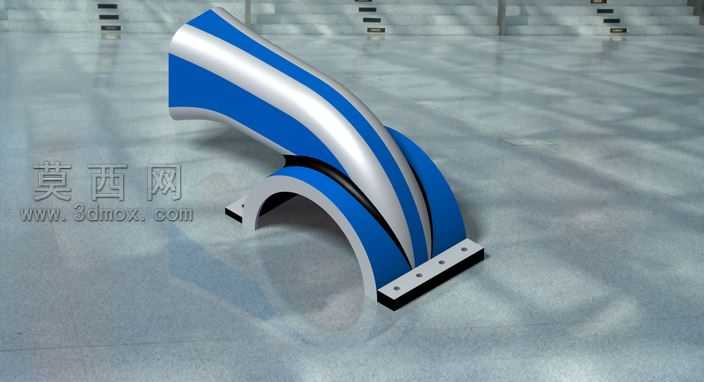

本作品为电机配套的外观结构组件三维设计，建模阶段采用CATIA软件完成全参数化曲面构建，首先基于电机整机的装配尺寸约束，绘制组件的基础轮廓草图，通过多截面曲面、桥接曲面命令完成主体流线型弧面的生成，过程中反复调整曲面的曲率控制点，确保弧面过渡顺滑无褶皱，同时兼顾组件与电机主体的装配贴合度，底部的安装法兰结构采用凸台、凹槽命令完成实体建模，预留的安装孔位严格匹配电机壳体的对应安装点位，保证装配公差符合机械设计标准。材质设置阶段，主体弧面部分分别赋予金属银质漆面与蓝色工程塑料材质，银质漆面调整了反射粗糙度与高光强度，模拟金属烤漆的细腻质感，蓝色塑料材质添加了轻微的磨砂纹理参数，还原工业塑料的哑光触感，底部安装座赋予深灰色硬质合金材质，提升结构的厚重感与工业质感。渲染环节采用工作室地面环境作为场景基底，添加了多组面光源与环境补光，调整光源角度突出曲面的流线光影变化，地面设置轻微的反射效果，让组件呈现出放置于工业展示台的真实视觉效果，渲染参数调整了抗锯齿等级与全局照明精度，保证输出的效果图细节清晰、光影过渡自然。设计思路上，该组件并非电机的核心功能结构件，而是兼顾外观装饰与局部防护的配套部件，流线型的曲面造型既可以优化电机整机的外观视觉效果，打破传统电机方正呆板的造型风格，也能够在设备运行时引导表面气流，辅助提升电机的被动散热效率，底部的法兰安装结构设计为快装式结构，无需复杂工具即可完成组件与电机主体的拆装，便于后期的维护与外观更换，整体结构在满足装配精度的前提下尽可能做了轻量化处理，在不降低结构强度的基础上减少了材料的使用，适配中小型电机的轻量化设计需求。
