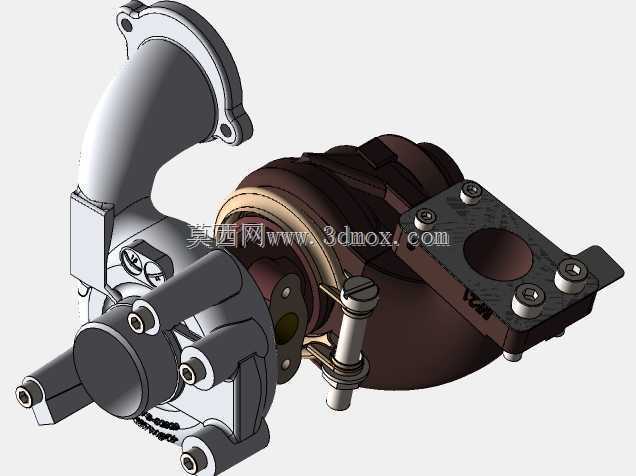

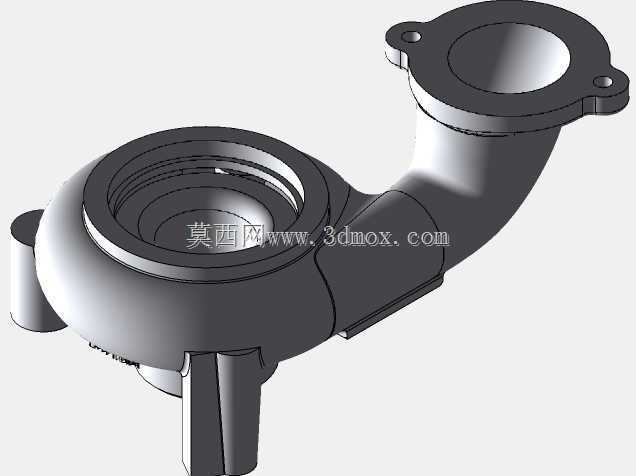

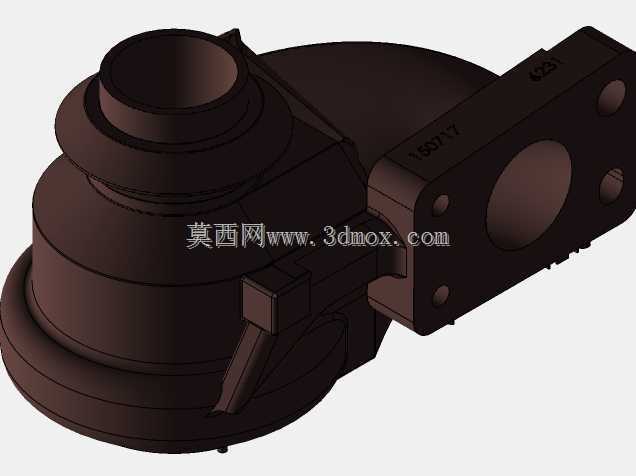

这款涡轮增压器的结构设计,完全围绕车用动力系统的实际工况展开,核心作用是通过发动机排出的废气驱动涡轮端叶轮,同轴带动压气机端叶轮压缩进入气缸的空气,在不增加发动机排量的前提下提升进气充量,以此优化动力输出表现,同时兼顾燃油经济性与排放控制需求,目前广泛搭载在小排量乘用车的动力总成中,覆盖日常通勤、高速巡航等全场景使用工况。从结构布局来看,整个部件分为涡轮壳体、压气机壳体、中间连接体、涡轮叶轮、压气机叶轮、浮动轴承、密封组件以及安装连接法兰几个核心部分,压气机端采用弯管进气结构,进气口朝向与发动机舱布局匹配,能够顺畅承接来自空滤总成的进气气流,减少进气阻力;涡轮端直接对接发动机排气歧管出口,壳体采用耐高温铸钢材质,能够承受排气端最高近千度的高温冲击,避免长期高温工况下出现壳体变形、开裂的问题。

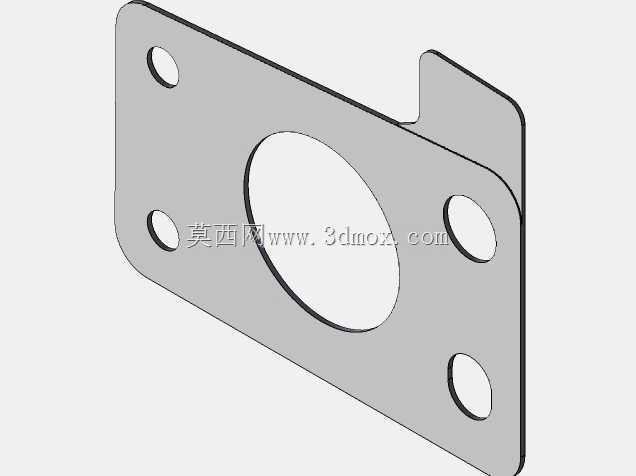

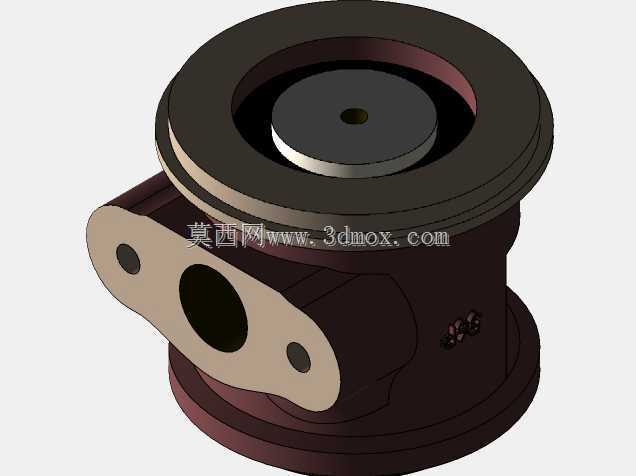

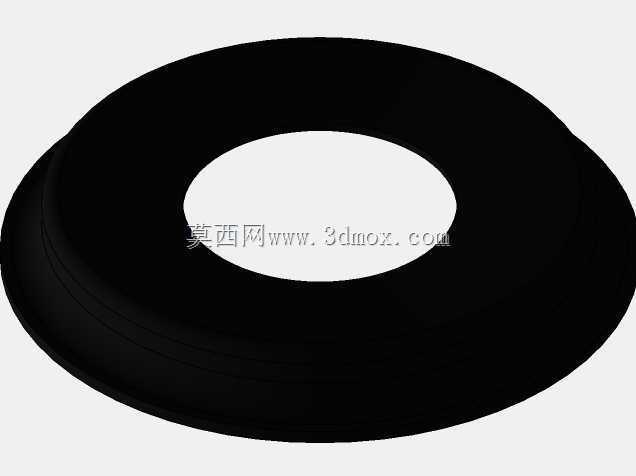

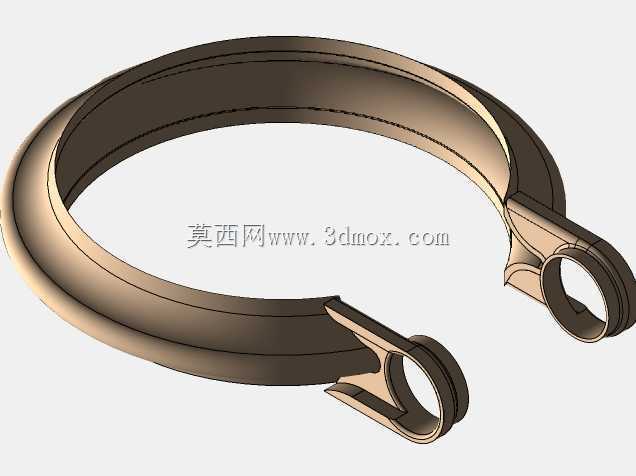

中间连接体内部设置有润滑油道与冷却水道,分别对接发动机润滑系统与冷却系统,浮动轴承结构能够在高转速工况下形成稳定油膜,支撑最高每分钟十几万转的叶轮转速,同时带走叶轮轴高速旋转产生的热量,避免轴承过热烧蚀;密封组件分别布置在涡轮端与压气机端的轴颈位置,既防止润滑油窜入压气机进气道造成进气污染、机油消耗异常,也避免高温废气窜入中间腔体破坏轴承润滑环境。在安装边界设计上,压气机端的弯管出口通过法兰对接进气歧管,法兰面设置三个均布的螺栓安装孔,孔位公差控制在±0.1mm范围内,保证安装后密封面的平面度要求,避免增压后的空气出现泄漏;涡轮端的安装法兰设置四个螺栓固定位,法兰面带有定位凸台,能够快速与排气歧管定位对齐,降低装配难度;侧面的支架结构带有两个安装固定孔,用于将增压器整体固定在发动机缸体的支架上,抵消叶轮高速旋转产生的振动,避免长期振动导致连接螺栓松动、管路开裂。

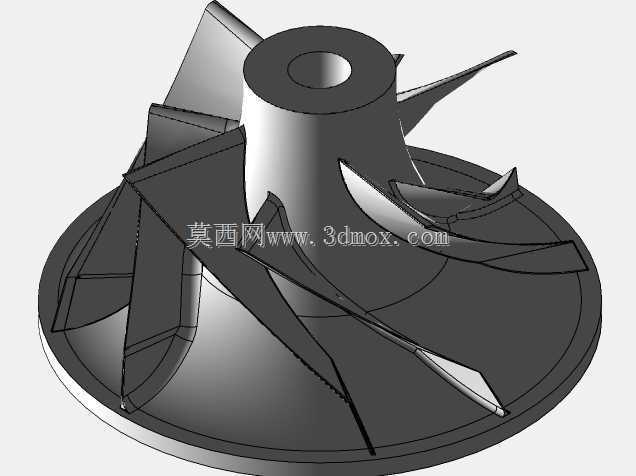

整个逆向设计过程完全依托实物卡尺测量完成,所有尺寸均还原实物的装配关系,压气机叶轮的叶片角度、涡轮叶轮的流道型线都与实物保持一致,能够准确反映增压器的实际工作流道形态;各个连接部位的密封槽尺寸、螺栓孔位坐标、管路接口直径都严格按照实测值还原,可直接用于动力系统的装配干涉检查、教学演示以及结构优化参考。在实际装车应用中,这款增压器的增压值设定覆盖民用小排量发动机的常用区间,在发动机转速达到一千五百转左右即可建立有效增压压力,覆盖日常驾驶最常用的转速区间,减少涡轮迟滞带来的动力响应滞后问题;压气机壳体的型线设计经过流道优化,能够在高转速工况下避免压气机喘振,保证进气压力的稳定性;涡轮端的流道截面设计兼顾低转速排气驱动效率与高转速排气通畅性,避免高转速工况下出现排气背压过高的问题。
从结构可靠性角度来看,各个部件的连接位置都设置有对应的定位止口,装配时能够保证涡轮叶轮与压气机叶轮的同轴度要求,减少高速旋转时的动不平衡量;中间连接体的壁厚设计兼顾散热效率与结构强度,既能够快速传递轴承部位的热量到冷却系统,也能够承受叶轮高速旋转带来的振动冲击;所有密封部位的尺寸配合公差都按照车用零部件的行业标准设定,保证在-40℃到120℃的环境温度区间内都能保持可靠密封,不会因为温度变化导致密封件失效。
