适配SAE赛事车辆的双缸制动踏板结构设计

　　这套制动踏板结构的开发，最初是针对大学生方程式SAE赛事的车辆制动需求做的定向设计，日常也可适配小型轻量化越野车辆、改装卡丁车的制动系统改造场景。从实际装车的使用逻辑来看，踏板作为驾驶员制动意图的第一输入部件，其力传递效率、踩踏行程线性度直接决定了制动脚感的可控性，尤其是在赛事场景下，车手需要通过踏板反馈精准判断制动力度的输出阈值，避免制动抱死或者制动力不足的问题。

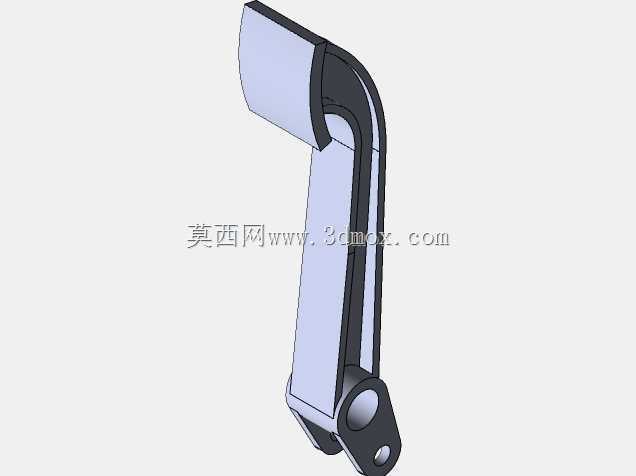

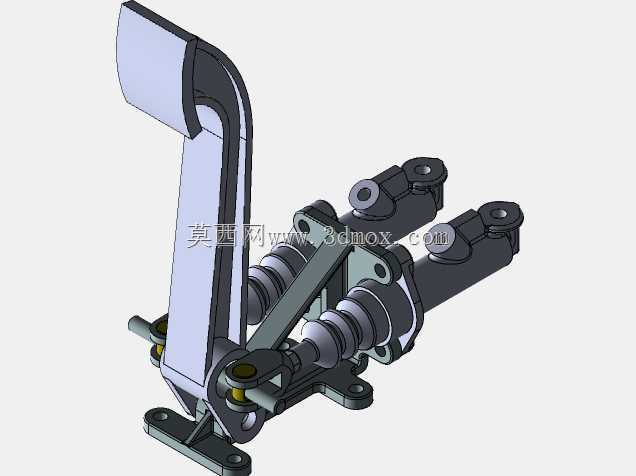

　　结构上采用了双液压主缸的并联布局，这种设计的核心考量是实现前后轴制动力的独立分配，区别于民用车辆单主缸加比例阀的方案，双缸结构可以通过调整两个主缸的推杆初始位置，直接匹配前后轴的制动力分配比，省去了额外比例阀的管路连接，既减轻了整体重量，也减少了制动管路的泄漏点。踏板臂采用了弯折式的钣金焊接结构，踩踏面做了加宽的弧形贴合设计，表面预留了防滑纹理的安装位置，避免车手在高强度驾驶中因为鞋底打滑出现制动操作失误。

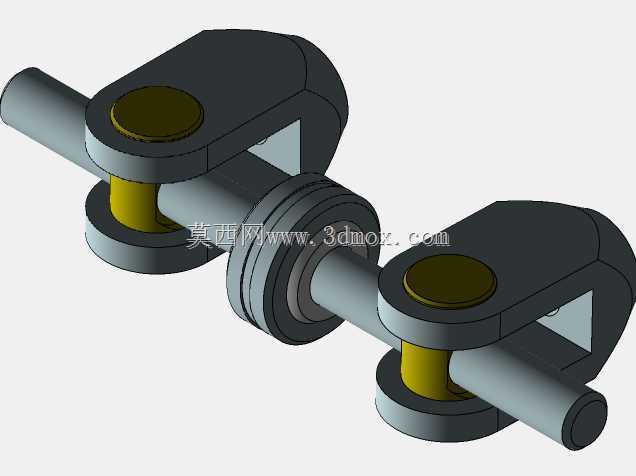

　　从安装边界来看，整个踏板总成的底座采用了四点式安装孔位，孔位间距参考了主流SAE赛车座舱前围的安装标准，底座的安装面做了5mm的下沉凸台设计，安装时可以直接卡入座舱前围的预留安装槽，不需要额外做定位工装，安装效率能提升不少。踏板的旋转销轴采用了带自润滑衬套的铰接结构，衬套选用的是铜基石墨材质，不需要定期加注润滑脂，在赛事的高强度使用周期内不会出现铰接卡滞、踩踏异响的问题。销轴两端采用了卡簧限位结构，相比螺栓锁紧的方案，拆装维护时不需要额外的锁紧防松工序，也避免了螺栓松动导致的踏板旷量问题。

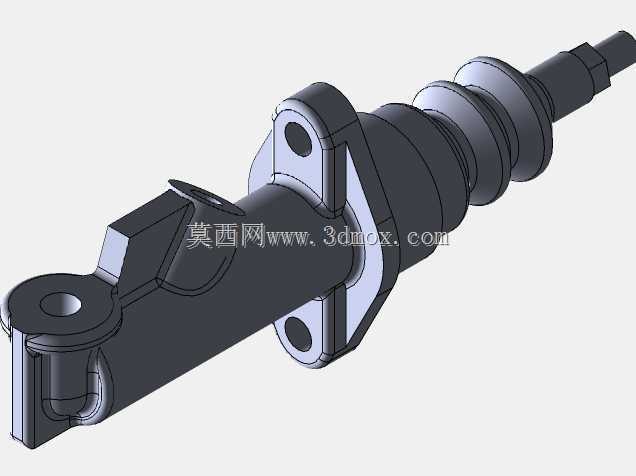

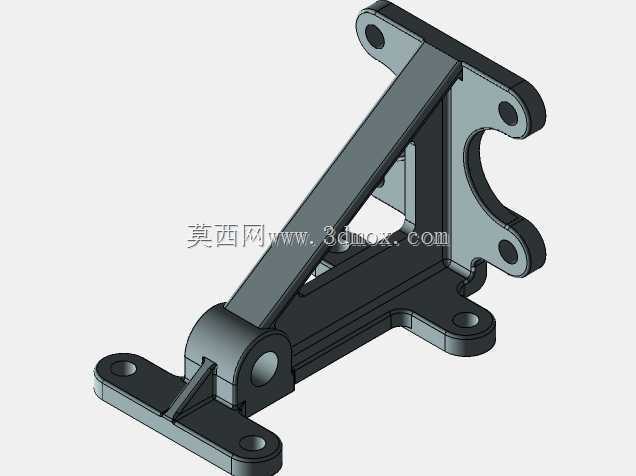

　　两个液压主缸的安装支架和踏板底座采用了一体化的焊接结构，支架上预留了主缸安装的腰型孔，可以根据不同排量主缸的安装尺寸做横向调整，适配不同总泵行程的匹配需求。踏板臂和主缸推杆的连接点采用了球头铰接结构，能够自动补偿踏板旋转过程中的角度偏差，避免推杆出现偏磨、卡滞的情况，保证主缸活塞始终沿轴向做直线运动，延长主缸的密封件使用寿命。回位弹簧布置在两个主缸的中间位置，采用了双弹簧对称布局，相比单侧弹簧的设计，踏板回位时不会出现侧向偏载，回位力度均匀，松开踏板后能快速带动主缸活塞回位，解除制动的响应速度更快。

　　设计过程中特意做了踩踏行程的限位结构，在踏板底座的前端设置了可调整的限位螺栓，能够根据车手的踩踏习惯调整踏板的最大行程，避免主缸活塞被推到行程末端出现硬冲击，损坏主缸内部的密封结构。踏板的杠杆比经过多轮调校，最终设定在4.2:1的区间，这个比例下，驾驶员施加100N的踩踏力，主缸推杆端能输出420N的推力，既能够保证足够的制动力输出，也不会因为杠杆比过大导致踩踏行程过长，影响制动响应速度。

　　从实际使用的工况适配来看，整个结构的所有受力部件都做了有限元强度校核，在1500N的极限踩踏力下，踏板臂的最大变形量不超过0.8mm，不会因为强度不足出现踏板弯折的失效风险。所有金属部件都做了发黑防锈处理，能够适应赛事场景下可能遇到的雨水、泥浆侵蚀，不需要额外做表面防护处理。整个总成的重量控制在1.8kg以内，相比民用车辆的铸铁踏板总成减重超过60%，非常符合轻量化赛车的设计需求。管路接口采用了标准的AN3刹车油接口，能够直接匹配赛事常用的不锈钢刹车油管，不需要做转接头改装，管路布置时可以顺着安装支架的侧边走线，支架上预留了油管固定的卡簧槽，能够直接固定油管，避免车辆行驶过程中油管晃动磨损。
