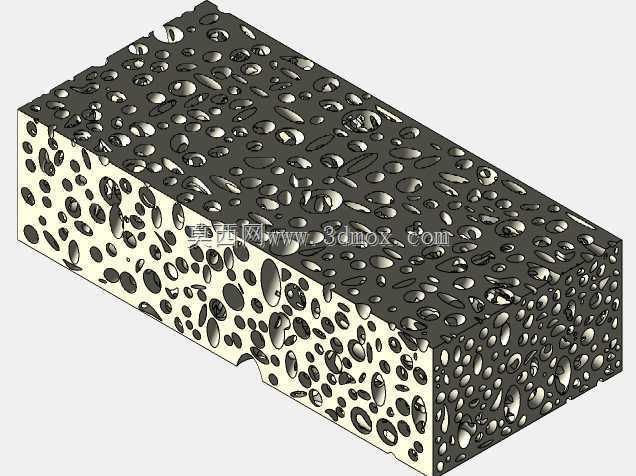

多孔发泡海绵块三维结构设计模型

　　日常做结构设计时，多孔海绵类缓冲填充件的建模往往容易被忽略，很多新手会直接用方块加简单纹理贴图应付，实际做装配干涉检查、缓冲行程校核时就会出现偏差，这个模型还原了真实发泡海绵的多孔结构特征，能直接用于各类需要缓冲填充场景的装配验证。从实际应用场景来看，这类多孔海绵块的使用覆盖了非常多工业与民用领域，小到电子设备内部的缓冲衬垫、电气柜内的密封填充，大到包装运输环节的缓冲垫层、设备减震层的填充单元，甚至部分过滤结构的预过滤层也会用到同结构的开孔海绵，不同场景下对海绵的孔隙率、孔径分布、块体尺寸的要求差异很大，建模时如果只做实体方块，根本无法模拟海绵受压后的形变让位空间，也没法体现孔隙带来的透气、吸音特性。

　　做这个模型的设计思路时，首先要还原发泡海绵的真实结构逻辑，不是在方块上随机挖洞那么简单——真实发泡工艺形成的孔隙是相互连通、孔壁有自然厚度、孔径呈正态分布的，没有完全规则的圆孔，也不会出现贯通整个块体的大孔洞，建模时先确定基础块体的外形基准，按照常规缓冲海绵的常用尺寸比例设定长宽高为3:2:1的长方体基准，再通过随机分布的椭球布尔运算切除出孔隙，同时给所有孔壁添加均匀的壁厚，避免出现零厚度的几何错误，保证模型能直接导入各类仿真软件做受压形变分析。从安装边界来看，这类海绵块大多是嵌入安装在预留的卡槽内，或者通过背胶粘贴在安装基面上，模型的外轮廓做了微小的拔模斜度，边缘做了0.5mm的圆角过渡，和真实海绵裁切后的边缘特征一致，不会出现尖锐直角导致装配时卡滞的问题；孔隙的平均孔径控制在3-8mm之间，孔壁厚度均匀在1mm左右，既还原了中密度发泡海绵的真实结构，也不会因为孔隙过密导致模型文件过大，影响整机装配时的运行流畅度。

　　实际做设备结构设计时，很多工程师会忽略海绵这类非金属缓冲件的建模精度，觉得这类软件不需要严格的尺寸控制，实际上在做跌落仿真、密封间隙校核时，海绵的可压缩量、孔隙带来的形变空间直接影响仿真结果的准确性——比如做电源变压器的周边缓冲填充时，海绵需要在设备受到冲击时吸收能量，同时不能因为压缩后过度膨胀挤压周边的电子元器件，这就要求模型的孔隙分布符合真实材料的密度，不能是完全实心的结构，否则仿真计算出的反作用力会比实际值大很多，导致周边结构的强度设计冗余过高，增加不必要的成本。

　　另外这个模型的结构是参数化可调的，修改基础块体的长宽高尺寸就能适配不同的安装空间，调整孔隙切除的随机种子、椭球尺寸范围就能模拟不同密度、不同发泡倍率的海绵，不管是做高密度的密封海绵还是低密度的吸音填充海绵，都能在这个基础模型上快速调整得到，不需要从零开始重建孔隙结构，能节省不少重复建模的时间。很多时候做装配评审时，带真实孔隙结构的海绵模型也能让非技术端的评审人员直观理解缓冲结构的布局，比实心方块加文字说明的展示效果好很多，也能提前发现海绵填充后是否会遮挡通风孔、是否会干涉线缆走线的问题，避免后期打样时才发现结构冲突。
