可伸缩变径齿轮联动滑轮机构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:880798
  • 可伸缩变径齿轮联动滑轮机构
  • 可伸缩变径齿轮联动滑轮机构
  • 可伸缩变径齿轮联动滑轮机构
  • 可伸缩变径齿轮联动滑轮机构
  • 可伸缩变径齿轮联动滑轮机构
  • 可伸缩变径齿轮联动滑轮机构
  • 可伸缩变径齿轮联动滑轮机构

  该伸缩滑轮机构核心采用中心主齿轮搭配周向均布的行星式滑动销柱结构,外围配套分段式环形轮架,可在运转过程中实现工作直径的连续线性变化,适配不同传动比需求的动力传递场景。在轻工包装生产线的变距送料工位,这类机构可替代传统固定直径的传动轮组,无需停机更换链轮或皮带轮,就能匹配不同规格物料的输送节拍,减少产线换型的停机调试时间;在小型线缆收卷设备中,该结构可随着收卷盘上线缆堆叠厚度的变化,动态调整导轮的有效工作半径,保证线缆排布的张紧力始终处于合理区间,避免线缆过松堆叠或过拉伸变形。

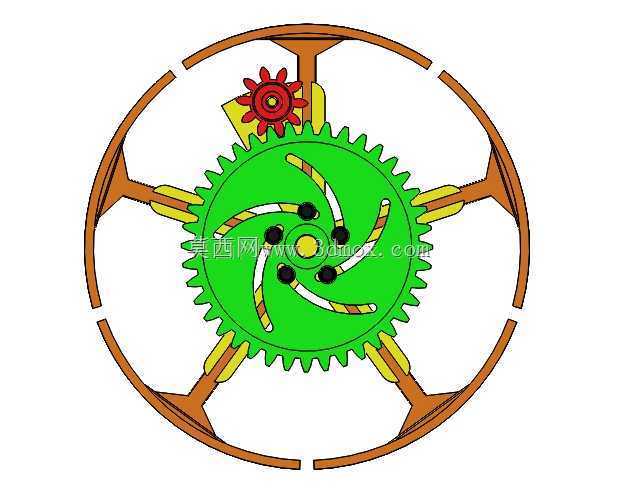

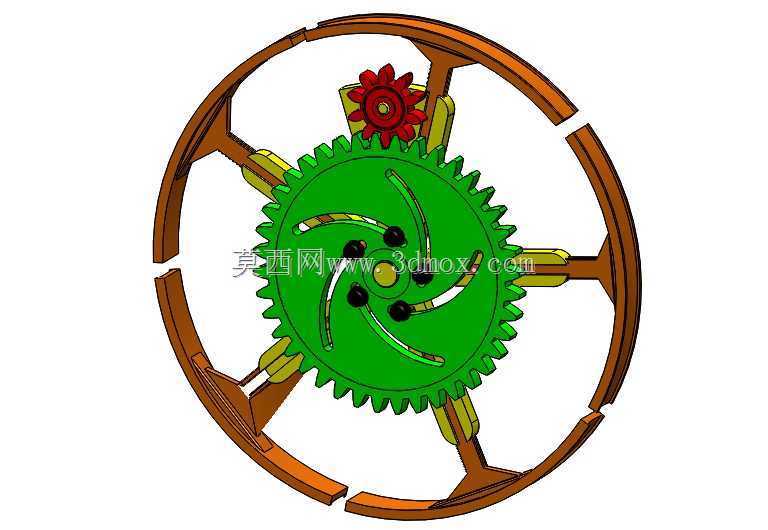

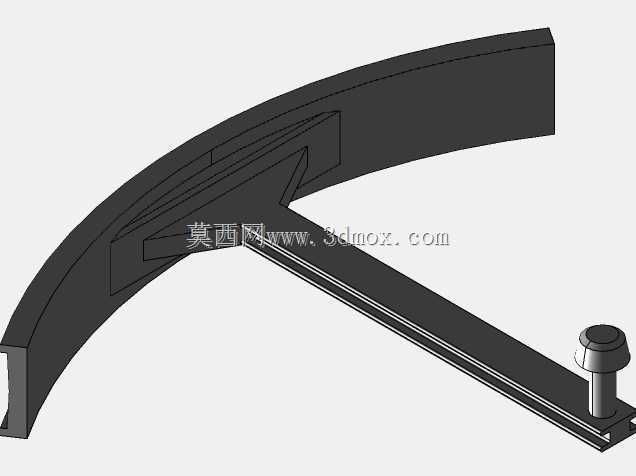

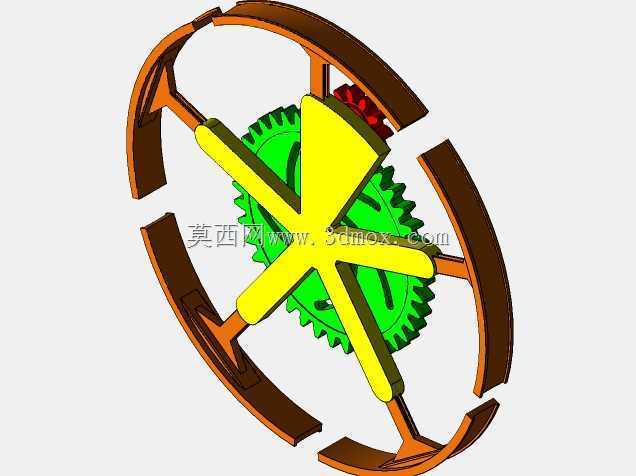

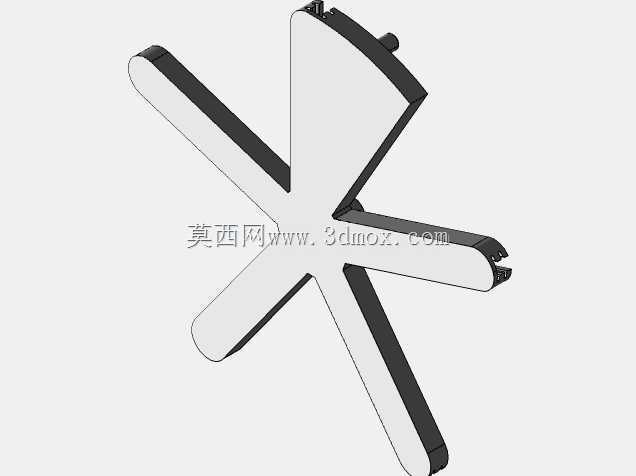

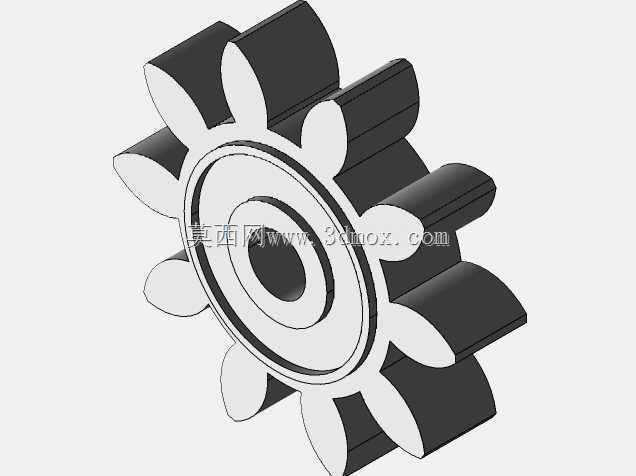

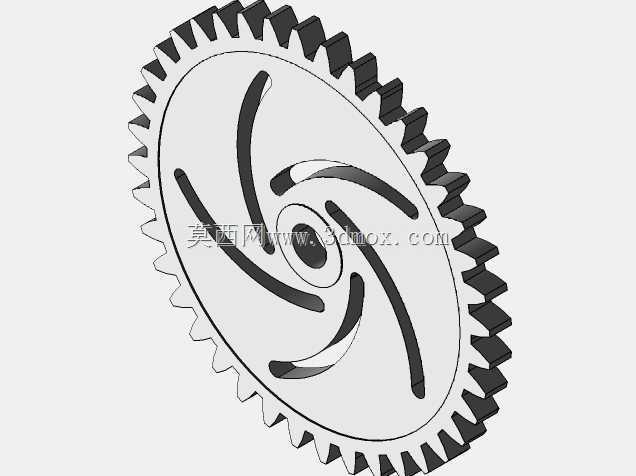

  从功能实现逻辑来看,中心绿色主齿轮上开设的三段弧形滑槽是整个机构的运动核心,每个滑槽内配套的黑色滑动销柱与外侧的黄色伸缩臂刚性连接,当顶部的红色小驱动齿轮输入扭矩带动主齿轮转动时,滑槽的曲面轮廓会推动销柱沿径向滑动,同步带动六组伸缩臂沿环形轮架的导向槽做同步伸缩动作,整个伸缩过程中所有臂体的伸出量保持一致,保证机构的回转中心始终与主齿轮轴线重合,不会出现偏心抖动的问题。外围的棕色环形轮架采用分段式开口设计,既为伸缩臂提供径向滑动的导向支撑,又预留了足够的伸缩行程空间,轮架的分段间隙可避免伸缩臂运动到极限位置时发生结构干涉。

  设计过程中需要重点控制弧形滑槽的轮廓曲线,曲线的曲率变化需要匹配伸缩行程与主齿轮转角的线性对应关系,避免出现运动死点或伸缩速度突变的情况,所有滑动配合面的公差带建议选取H7/g6的间隙配合,保证运动顺畅的同时控制径向窜动量在0.02mm以内,避免高速运转时产生振动噪音。安装边界方面,该机构的固定基准为中心主齿轮的内孔轴径,输入轴与主齿轮内孔采用平键连接传递扭矩,顶部的小驱动齿轮需要保证与主齿轮的啮合侧隙在0.1-0.15mm之间,外围环形轮架通过支架固定在设备安装板上,轮架与安装板的连接孔位需要与主齿轮轴线保证同轴度公差不超过0.03mm,防止伸缩臂运动时出现卡滞。整个机构的最大伸展直径与最小收缩直径的比值可达到1.8:1,可覆盖常规变径传动的行程需求,所有受力部件均采用对称式布局,运转过程中离心力可相互平衡,适配最高120r/min的连续运转工况,可直接集成到各类需要动态调整传动半径的自动化设备中,无需额外增加复杂的电控调节组件,纯机械结构的可靠性更高,维护成本更低。在实际装配调试时,需要先将所有滑动销柱与伸缩臂组装完成后再装入主齿轮滑槽,最后扣合环形轮架并调整各臂体的初始位置,保证初始状态下所有伸缩臂的伸出量一致,避免初始偏心带来的运转不平衡问题。
