Ariel Atom原子钢管赛车SolidWorks设计模型

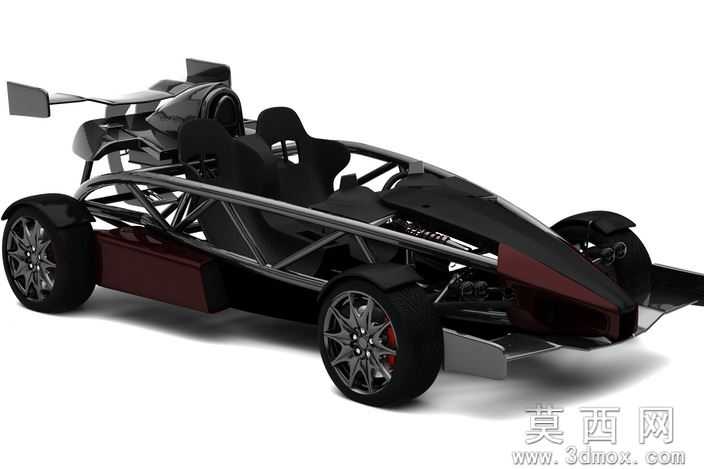

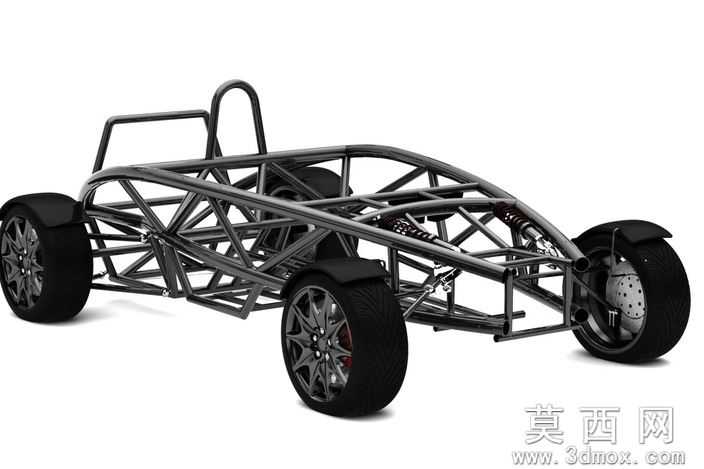

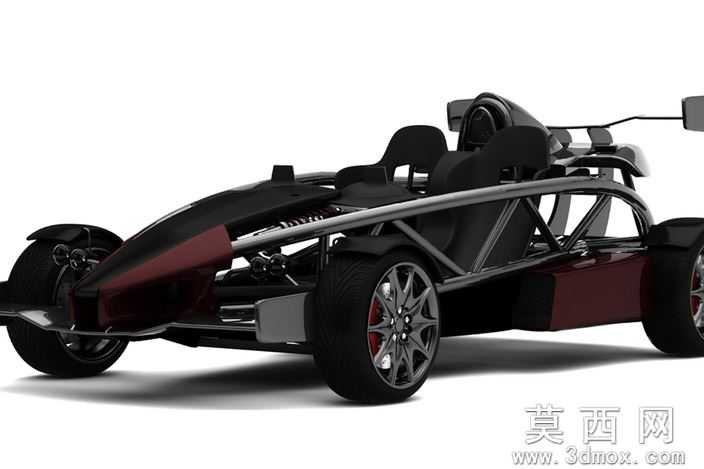

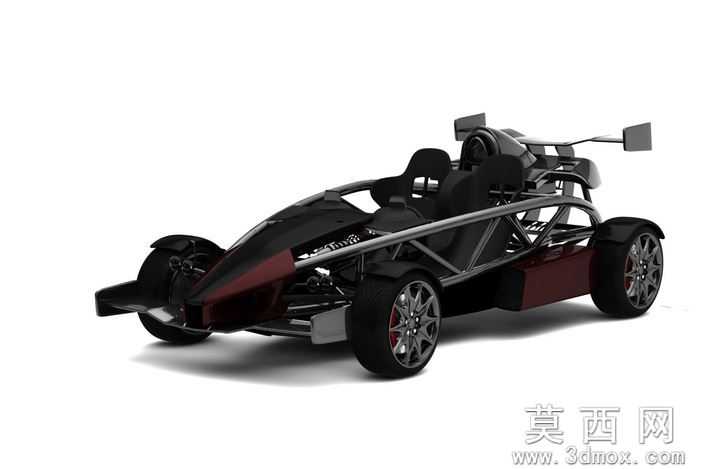

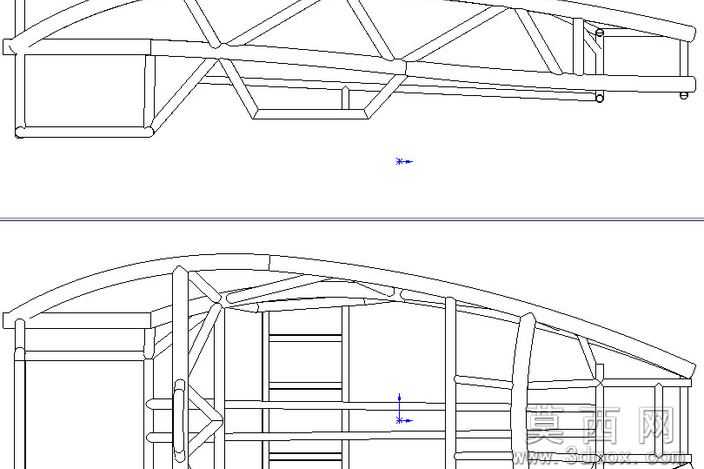

本模型为Ariel Atom原子钢管赛车的完整三维设计方案，采用SolidWorks软件完成全参数化建模，覆盖整车从骨架到外饰覆盖件的全部结构设计。建模过程中优先还原原子赛车标志性的外露钢管桁架式车架结构，对每一根管材的弯折弧度、对接位置、焊接节点都做了精准的特征建模，其中针对GTAW钨极氩弧焊的所有接头结构做了单独的特征细化，简化了侧管的弯折工艺，将主侧管设计为单弯结构，降低生产加工的弯折难度，适配小批量自制车架的生产需求。模型同步完成了行走系统、座舱结构、动力舱布局的细节搭建：轮毂采用多辐条运动款造型，还原了刹车卡钳、通风刹车盘的装配结构；座舱部分设置双座布局，匹配轻量化赛车座椅、四点式安全带安装位，外露的换挡机构、踏板组都做了独立建模；车头的空气动力学整流罩、车尾的固定式大尾翼都按照空气动力学设计逻辑做了曲面建模，还原原子赛车极致轻量化的裸露机械风格。渲染阶段采用金属材质区分车架的铬钼钢管质感、覆盖件的哑光黑碳纤维纹理、轮毂的枪灰色金属漆面、轮胎的哑光橡胶质感，通过光影调整突出钢管车架的交错结构美感，完整呈现原子赛车“去掉一切多余覆盖件”的极简设计理念。模型同时提供STEP、IGES等通用三维格式，可直接导入其他三维软件进行结构调整、工程图导出，也可用于渲染展示、赛车结构教学参考，对于想要自制轻量化钢管赛车的设计者而言，可直接参考本模型的车架尺寸、管件布局、焊接节点设计，快速完成自有车架的方案调整，省去从零开始测绘、搭建骨架结构的大量时间，模型中附带的2D草绘参考也可直接用于管材下料、弯折定位的生产参考。
