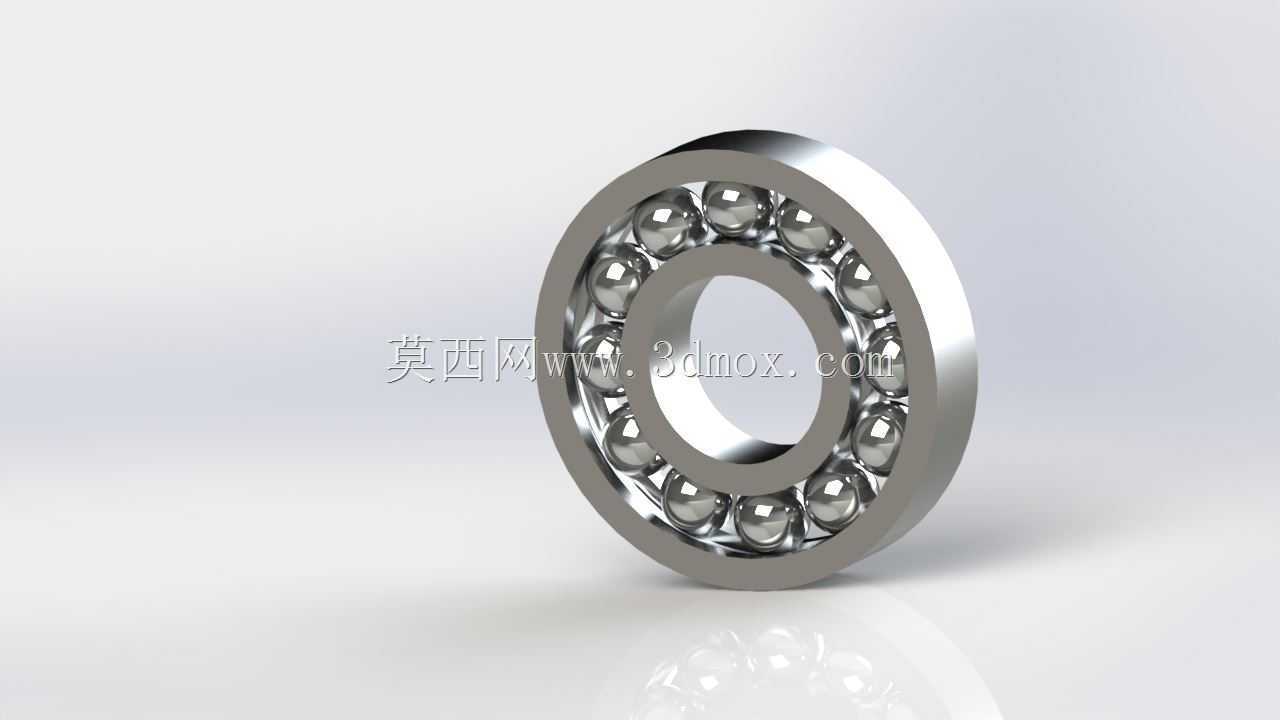

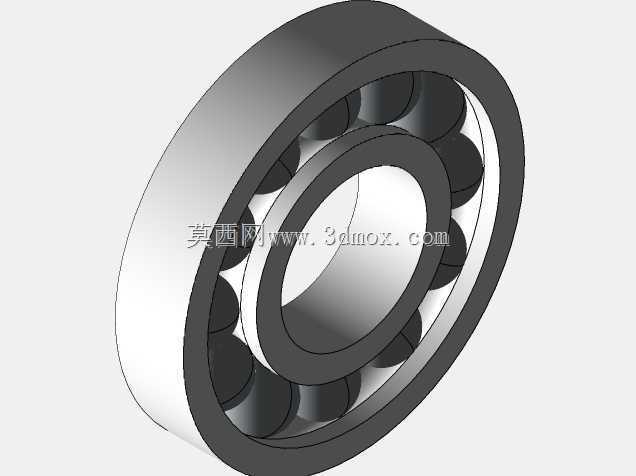

Rulman标准深沟球滚动轴承结构

　　在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、约束轴系径向与轴向窜动的核心支撑元件，这款Rulman规格的深沟球轴承，是通用机械传动场景中应用覆盖度极广的一类标准支撑部件。从实际工程应用场景来看，这类轴承广泛适配中小功率电机输出轴、齿轮箱中间传动轴、输送机托辊轴、小型泵类转子轴、家电传动模组等需要低摩擦旋转支撑的部位，在常规室温、无强腐蚀、中等载荷的工况下，能够长期维持稳定的旋转精度，不需要频繁维护更换。

　　从功能特性层面来说，这款深沟球轴承的滚道设计为与钢球曲率匹配的圆弧沟槽，内圈与轴采用过盈配合同步旋转，外圈与安装座孔采用过渡配合起到固定支撑作用，均匀排布在保持架内的钢球作为滚动体，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损。保持架采用兜孔结构将每颗钢球等距分隔，避免钢球在运转过程中相互碰撞摩擦，保证所有滚动体受力均匀，在额定转速区间内不会出现钢球堆叠、卡滞的问题。轴承两侧的密封结构（根据选型不同可配置防尘盖或接触式密封圈）能够阻挡外部粉尘、碎屑进入滚道内部，同时避免内部润滑脂泄漏，延长轴承的免维护周期。

　　从设计思路来看，这款轴承的参数完全遵循通用深沟球轴承的标准尺寸体系，建模过程中严格控制滚道曲率半径与钢球直径的匹配关系，沟道曲率通常取钢球直径的0.515-0.525倍，既保证钢球与滚道有足够的接触面积承载径向载荷，又不会因为接触面积过大导致运转摩擦阻力升高。内圈与外圈的挡边高度经过校核，能够承受一定数值的双向轴向载荷，满足轴系在运转过程中因热胀冷缩产生的微量轴向位移补偿需求，不需要额外增设轴向定位部件。钢球的数量与直径经过载荷计算匹配，在轴承径向截面空间允许的前提下，尽可能增大钢球直径、增加钢球数量，提升轴承的额定动载荷与静载荷能力，适配不同载荷等级的传动需求。

　　从外形尺寸与安装边界来看，这款轴承的公称尺寸包含内径、外径、宽度三个核心参数，建模时严格控制内圈内径的公差带符合标准过盈配合要求，外圈外径的公差带符合座孔过渡配合要求，安装时轴的配合面粗糙度、座孔的配合面圆柱度都需要满足对应精度等级要求，避免安装后出现内圈跑圈、外圈蠕变的问题。轴承的安装倒角尺寸经过规范设计，既能够避免装配时锐边划伤配合面，也能保证安装后轴承端面与轴肩、座孔挡肩完全贴合，不会出现装配间隙。轴肩与座孔挡肩的高度需要低于轴承内圈、外圈的挡边高度，方便后续拆卸维护时使用拉马工具卡住轴承端面施力，不会出现挡肩过高无法拆卸的问题。在实际装配过程中，需要注意采用热装或者压装的方式，避免直接敲击轴承滚道、钢球部位，防止装配应力导致滚道变形、钢球损伤，影响后续运转精度与使用寿命。润滑方式上，这类中小尺寸深沟球轴承通常采用脂润滑，填充的润滑脂量控制在轴承内部空腔的1/3-1/2，过量填充会导致运转过程中温升高、润滑脂泄漏，填充量不足则会出现干摩擦、早期磨损的问题。
