六角头螺栓配六角螺母螺纹连接组件

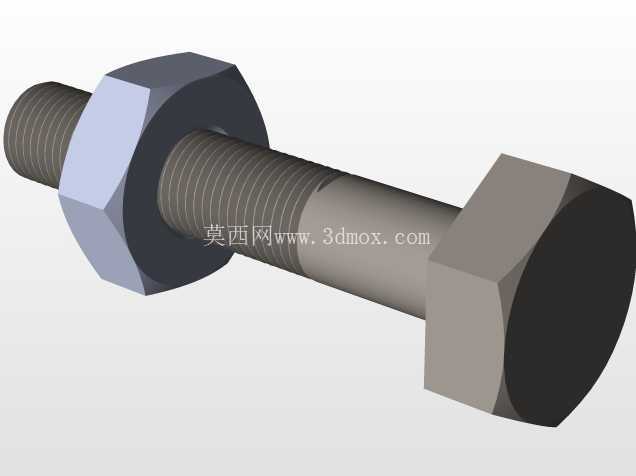

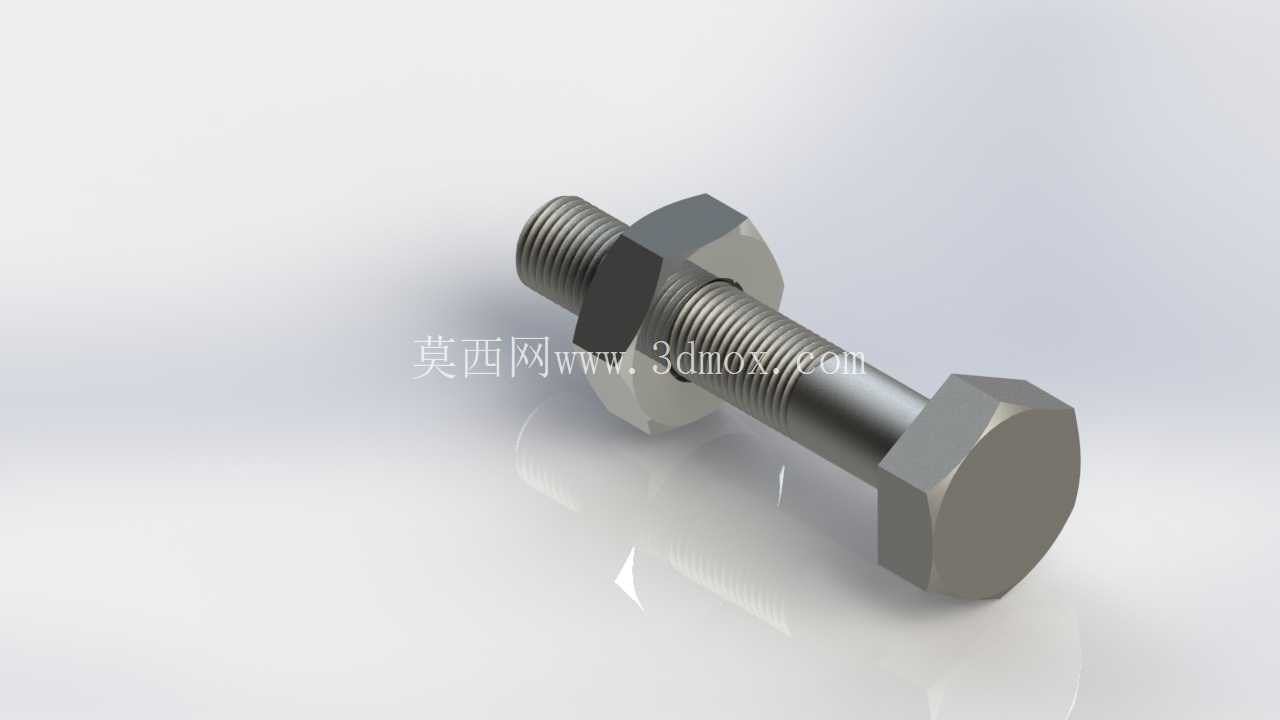

　　在各类机械结构的装配场景中，螺纹连接是应用覆盖范围最广的可拆卸连接形式，这套六角头螺栓搭配六角螺母的组合件，是结构装配中最基础也最核心的紧固单元。从重型工程机械的机架拼接，到小型电子设备的内部结构固定，再到工业生产线的工装夹具组装、民用设施的构件连接，这类紧固件的身影几乎出现在所有需要实现构件可拆卸紧固的场景中。不同于焊接、铆接等永久连接形式，螺纹副连接可以在不破坏被连接件的前提下完成拆装，方便设备的后期维护、零部件更换与结构调整，这也是其能在各工业领域得到广泛应用的核心原因。

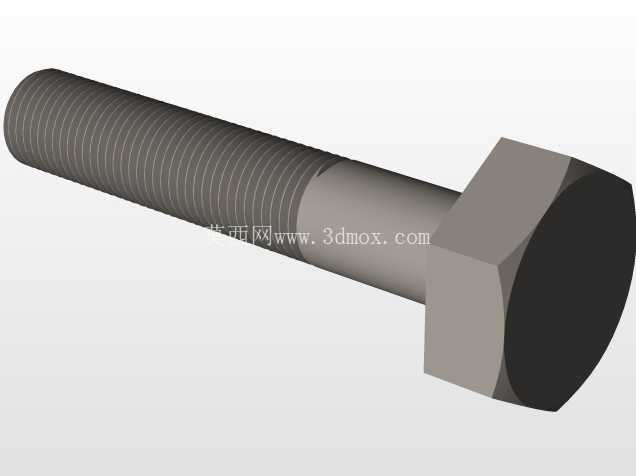

　　从结构设计逻辑来看，这套组件采用外六角的头部与螺母外形，是兼顾拧紧力矩传递、加工成本与安装空间适配的最优选择之一。六角形的外形可以适配普通开口扳手、套筒扳手、活动扳手等多种通用拧紧工具，在安装空间受限的场景下，每次拧紧只需要转动60度就可以重新卡合扳手，相比四角结构能适配更狭小的操作空间，相比更多边的结构又能保证足够的受力面强度，避免拧紧过程中棱角崩损。螺栓杆部采用部分螺纹的设计，光杆段的直径略大于螺纹大径，在装配时光杆段可以与被连接件的安装孔形成更紧密的配合，承受横向载荷时能提供更高的抗剪切能力，避免螺纹段直接承受剪切力导致的螺纹变形、连接失效。螺纹段的长度经过匹配设计，在螺母拧紧后会露出2到3个螺距的长度，既保证螺纹啮合的长度足够提供可靠的锁紧力，又不会因为螺纹伸出过长干涉其他构件、增加不必要的结构重量或者剐蹭操作人员。

　　建模过程中，螺纹特征的构建是这类零件的核心难点，也是很多新手建模时容易出现误差的环节。实际建模时不能直接用简单的拉伸切除生成三角形牙型，需要严格遵循普通公制螺纹的牙型角标准，通过螺旋线扫描的方式生成准确的螺纹轮廓，同时要注意螺纹首尾的收尾过渡，还原实际加工过程中螺纹起始端与末端的不完整牙型，避免出现全长度完整螺纹这种不符合实际加工工艺的错误。螺栓头部与杆部的过渡位置设计了合理的圆角，这个圆角并非单纯的装饰特征，实际生产中这个位置是应力集中的高发区域，合适的圆角半径可以大幅降低螺栓受拉时头部断裂的风险，建模时需要严格控制圆角的尺寸，既不能过小导致应力集中系数过高，也不能过大导致头部支撑面面积不足，拧紧时压溃被连接件的表面。螺母的端面同样设计了微小的倒角，既可以在安装时起到导向作用，方便螺栓顺利穿入螺母的螺纹孔，也能去除加工过程中产生的毛刺，避免安装时毛刺夹在连接面之间导致锁紧力不足。

　　从安装边界的角度来看，这类紧固件的选型需要匹配被连接件的总厚度，螺栓光杆段的长度要略小于被连接件的总厚度，保证螺母拧紧后支撑面能完全压紧被连接件，不会出现光杆段顶到螺母导致的假锁紧。安装时需要在螺栓头部与被连接件之间、螺母与被连接件之间根据工况选择是否加装平垫圈或者弹簧垫圈，平垫圈可以分散支撑面的压力，避免拧紧时压伤较软的被连接件表面，弹簧垫圈则可以在振动工况下提供额外的防松力，避免螺纹副因为振动出现自松退。需要注意的是，这类普通螺纹副本身不具备自锁特性，在有持续振动、冲击载荷的应用场景中，不能单纯依靠螺纹本身的摩擦力防松，需要配合止动垫圈、螺纹胶、双螺母对顶等防松结构，保证连接的可靠性。

　　在实际的结构设计选型中，这类紧固件的规格选择需要综合考虑承载需求、安装空间、工况环境多个因素。承受较大拉力的场景需要选择更大公称直径、更高性能等级的螺栓螺母，有腐蚀环境的场景则需要选择表面做了镀锌、达克罗处理或者不锈钢材质的产品，安装空间狭小无法使用常规扳手的场景，则需要考虑更换为内六角圆柱头螺栓等其他头型的紧固件。这套模型完整还原了螺栓与螺母的配合关系，建模时严格遵循了相关紧固件的标准尺寸规范，既可以作为装配练习的基础素材，帮助初学者掌握螺旋扫描、装配配合、干涉检查的基础操作，也可以直接导入到各类设备的总装配体中，用于设备的整机结构模拟、装配工艺验证，减少标准件重复建模的工作量，提升结构设计的工作效率。在装配模拟中，可以通过添加同轴心、端面重合的配合关系，还原螺栓穿入安装孔、螺母拧紧的完整装配流程，还可以通过干涉检查功能验证安装孔的尺寸是否合理、扳手操作空间是否足够，提前发现结构设计中存在的装配干涉问题，避免实际生产加工后才发现无法装配的问题，降低设计迭代的成本。
