M3内六角圆柱头螺钉配六角螺母组合件

　　在消费电子小型结构装配、精密仪器内部模组固定、低压电控柜内元器件安装这类对安装空间有严格限制的场景里，小规格螺纹紧固件的选型直接决定了装配效率与长期连接可靠性，M3规格作为小尺寸紧固场景里应用最广泛的规格之一，其配套的螺钉螺母组合是结构设计人员选型时的高频选项。这款内六角圆柱头螺钉搭配六角螺母的组合，针对薄型板材叠装、塑胶壳体与金属支架连接这类无法加工盲孔攻丝的场景设计，无需在被连接件上加工内螺纹，仅需钻出直径3.2mm左右的光孔即可完成穿装，配合螺母实现双侧夹紧，适配总夹紧厚度在10mm以内的叠层结构安装需求。螺钉头部采用内六角驱动形式，相比同规格十字槽螺钉，内六角槽的受力接触面积更大，拧紧时可以传递更大的扭矩，不容易出现槽口打滑滑牙的问题，尤其适合需要反复拆装调试的设备内部结构，多次拆装也不会轻易损伤驱动槽，能有效降低后期维护的零件更换成本。头部的圆柱头外形设计，安装后头部外圆与安装孔的同轴度更容易控制，头部外露高度仅为3mm左右，不会在设备表面形成过高的凸起，适配外壳内部预留空间有限的紧凑装配场景，不会和周边其他元器件产生运动干涉。

　　螺钉杆部的螺纹规格为M3×0.5，属于公制粗牙标准螺纹，牙型角60度，螺纹公差采用6g级通用精度，和配套螺母的内螺纹配合间隙适中，既不会因为间隙过大导致连接松动，也不会因为公差过紧出现拧入卡滞的问题，手工装配或者电动螺丝刀批量装配都能顺畅拧入。杆部总长度为12mm，其中螺纹段长度覆盖整个杆部，属于全螺纹设计，不管被连接件的总厚度是2mm还是10mm，都能通过调整螺母的拧入位置实现可靠夹紧，不需要根据不同夹紧厚度选配不同螺纹长度的螺钉，能减少生产现场的紧固件备货种类。

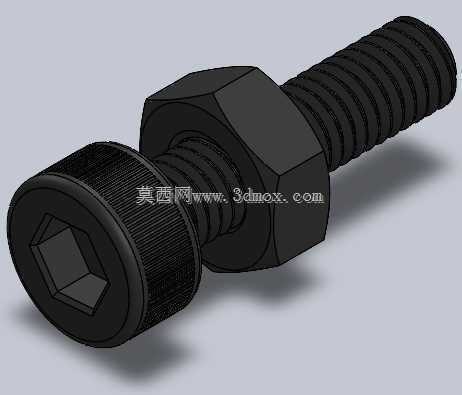

　　配套的六角螺母为标准M3粗牙六角螺母，对边宽度为5.5mm，厚度为2.4mm，采用常规外六角外形，既可以用普通开口扳手拧紧，也可以用套筒工具实现快速装配，螺母的端面和螺钉头部的支撑面都做了平整处理，夹紧时和被连接件表面的接触面积均匀，不会因为支撑面倾斜导致夹紧力偏斜，避免被连接件局部受压变形。建模过程中，螺纹部分没有采用简化的装饰线处理，而是严格按照公制螺纹的牙型轮廓生成了实体螺旋特征，螺纹的牙顶、牙底圆角都做了符合加工实际的处理，导入有限元分析软件做连接强度校核时，可以直接划分网格计算螺纹啮合处的应力分布，不需要二次修正模型。螺钉头部的内六角槽尺寸严格按照GB/T70.1内六角圆柱头螺钉的标准尺寸建模，槽深2mm，对边宽度2.5mm，和标准内六角扳手的尺寸完全匹配，做装配工艺仿真时，可以直接模拟扳手和螺钉槽的配合过程，验证装配时的工具操作空间是否充足。螺母的六角外形倒角、端面倒角都按照标准紧固件的加工工艺做了还原，没有出现尖锐直角，和实际量产的零件外形完全一致，做设备整体装配干涉检查时，不会因为模型倒角缺失误判干涉问题。

　　实际选型使用时，需要注意被连接件的安装孔中心到边缘的距离不能小于4mm，避免螺母拧紧时因为边距不足导致被连接件开裂；如果是用于有振动冲击的设备场景，可以在螺母和被连接件之间增加平垫或者弹垫，模型预留了足够的垫片安装空间，不需要调整螺钉长度即可加装标准垫片。这款组合件的三维模型完全按照实际量产零件的尺寸参数构建，所有配合面的尺寸公差都符合通用紧固件的标准要求，不管是用于设备整体装配的结构验证，还是用于装配工位的工具操作空间仿真，都能直接调用，不需要额外调整尺寸参数。
