弧形弯板双安装座门把手结构设计

　　日常接触的各类箱柜、设备舱门、防护门结构中，门把手是直接决定操作体验与安装可靠性的核心接触构件，这款弧形弯板结构的门把手，在设计之初就瞄准了工业设备舱、电气柜、户外防护箱体这类需要频繁启闭、同时对安装稳固性有较高要求的应用场景。不同于民用家装场景的薄型拉手，这类工业场景的门把手需要承受操作人员带手套操作时的侧向拉力、意外磕碰的冲击力，甚至部分户外场景还要考虑长期受力后的形变余量，因此整体结构没有采用常见的圆管弯折方案，而是选择了等厚度板材一体成型的弯弧结构。

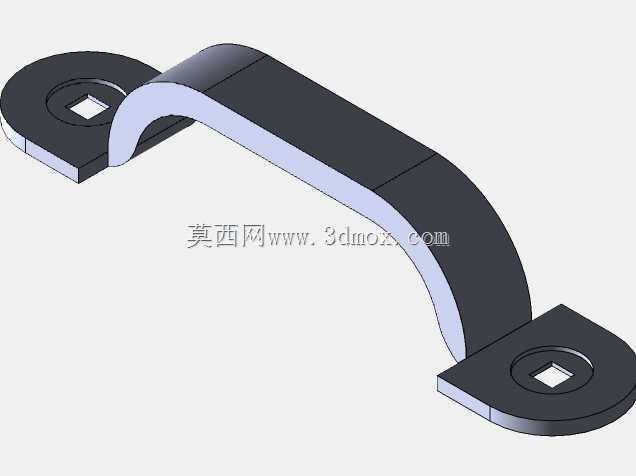

　　从结构细节来看，两端的安装座采用了圆盘式法兰结构，中心预留方形安装孔，这种方孔设计相比传统圆孔，能够在配套方颈螺丝安装时彻底限制安装过程中的螺丝跟转问题，不需要操作人员在门体另一侧额外固定螺丝头，单人即可完成安装作业，大幅提升现场装配效率；圆盘座的底面做了全平面铣平处理，能够和门体安装面完全贴合，避免安装后出现应力集中点，长期使用不会因为局部压强过大导致门体漆面破损或者门板凹陷。中间的握持段采用了大半径弧形过渡，没有尖锐的折角，一方面是避免操作人员启闭时被棱角划伤，另一方面弧形的截面受力分布更均匀，当操作人员施加垂直于门体的拉力时，力会沿着弯弧的切线方向均匀传递到两端的安装座上，不会在弯折处出现应力集中导致断裂。

　　设计过程中特意将握持段的宽度做了加宽处理，相比细圆管拉手，加宽的板面能够分散手掌的压强，即使操作人员佩戴较厚的劳保手套操作，也能有足够的接触面积，不会出现打滑或者勒手的问题；弯弧的高度经过反复校核，预留了足够的握持间隙，即使是冬季佩戴厚棉手套，也能顺利将手伸入拉手和门体之间的间隙完成启闭动作，不会出现间隙过小卡手的情况。安装边界方面，两端安装座的中心距是核心安装参数，设计时预留了±0.2mm的安装孔位公差，能够适配市面上多数标准电气柜、设备舱门的预装孔位，不需要现场重新打孔；安装座的厚度比握持段略厚，在安装螺丝锁紧后，整个安装面的承压能力更强，即使长期反复启闭、施加较大拉力，也不会出现安装座变形导致的拉手松动问题。整体的弯弧曲率做了多次优化，既保证了握持时的贴合度，又避免了弧度过大导致拉手突出门体过多，在设备运输、车间移位过程中不容易被其他物件勾挂，减少意外磕碰损坏的概率。不同于很多外露安装螺丝的拉手结构，这款设计的安装座圆盘能够完全盖住安装螺丝的头部，从外侧看不到螺丝结构，一方面外观更整洁，另一方面也能避免灰尘、水汽顺着螺丝缝隙进入门体内部，在有一定防尘防水要求的户外设备、车间加工设备场景下，这种结构能有效提升安装位置的防护能力。

　　在受力校核阶段，针对握持段的最薄弱位置——也就是弯弧和安装座的衔接处，做了圆角过渡处理，消除了直角衔接的应力集中点，按照日常使用中最大150N的拉力计算，该位置的安全系数能够达到3倍以上，完全满足工业场景下的粗暴使用需求。另外，整个构件的板材厚度选择也经过权衡，过薄会导致握持时出现形变晃动感，过厚则会增加不必要的材料成本与整体重量，最终选定的厚度能够保证在施加额定拉力时，整体形变量小于0.1mm，操作人员握持时不会有发软、松动的触感，同时整体重量控制在合理范围，不会给门体铰链增加额外的负载。
