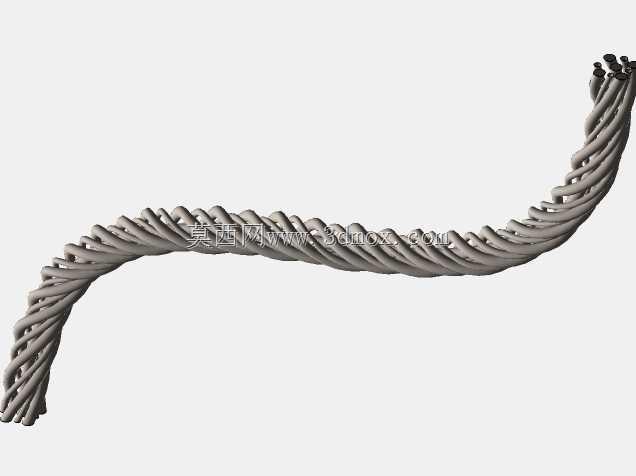

多股绞合编织绳索三维结构设计

　　多股绞合编织绳索作为工业领域应用极广的柔性承重构件，在起重吊装、设备牵引、线缆防护、工装固定等场景中承担着力学传递与结构连接的核心作用，不同于刚性连接件的硬接触受力特性，这类绞合绳索可通过自身结构的微变形抵消瞬时冲击载荷，在频繁变载、存在小幅位移的连接场景中能有效降低应力集中对连接端点的损伤。从结构设计逻辑来看，这款绳索采用多股单丝同向捻制后再整体绞合的编织结构，单股丝材先经过初次捻合形成子绳股，每股子绳的捻距控制在绳径的6-8倍区间，避免捻距过小导致绳体硬度过高弯折性能下降，同时也防止捻距过大造成股线松散、承重时单丝受力不均的问题；二次整体绞合时采用与子绳捻向相反的工艺排布，让绳体在承受轴向拉力时各层股线的扭转趋势相互抵消，杜绝承重过程中绳体自转、打扭的现象，这一结构细节直接决定了绳索在动态牵引场景下的使用稳定性。

　　在实际工程应用中，这类绞合绳索的适配场景需要结合绳径与破断拉力匹配选型，比如设备检修时的部件临时固定、自动化生产线的柔性牵引工位、电气柜内部线缆的外层防护编织层，都需要用到不同捻合密度的绳索结构。设计建模过程中，需要先确定单根丝材的截面直径与整体绳径的比例关系，通常单丝直径不超过整体绳径的1/12，保证绳体具备足够的弯折柔顺性，能够适配最小3倍绳径的弯曲半径，在绕过导向轮、定滑轮时不会出现股线凸起、丝材断裂的隐患。建模时通过螺旋扫描路径生成单股子绳的排布轨迹，再通过阵列与几何约束将多股子绳沿中心轴线螺旋缠绕，过程中需要严格控制相邻股线的贴合间隙，既不能出现间隙过大导致绳体结构松散，也不能让股线之间出现几何干涉，否则实际生产时会出现股线挤压磨损，大幅降低绳索的使用寿命。

　　从安装边界维度考量，这类绞合绳索的端部固定通常采用压套、编结或者楔形夹固定的方式，建模时需要预留端部压装的工艺余量，绳体末端1.5倍绳径长度范围内的绞合结构需要做局部收紧处理，避免压装过程中股线散开；同时绳体的直线度公差需要控制在每米长度偏差不超过2mm，保证长距离牵引时绳体不会出现偏磨导向轮的问题。在受力特性上，这种多股绞合结构的破断拉力是同截面单根实心丝材的1.1-1.3倍，原因在于绞合结构让每根丝材在轴向受力时同时承受轻微的径向挤压力，材料的抗拉强度能够得到更充分的发挥，而且当某一根单丝出现局部损伤时，载荷会自动重新分布到相邻的完好丝材上，不会像实心构件那样出现裂纹瞬间扩展导致整体断裂的风险。

　　针对不同的使用场景，绳索的绞合角度也需要做对应调整，比如用于固定静态承重的场景，绞合角度可以适当增大，提升绳体的结构密实度，减少长期承重下的结构蠕变；用于反复弯折的动态牵引场景，绞合角度需要适当减小，让绳体具备更好的柔顺性，降低反复弯折时的内部摩擦损耗。建模过程中通过参数化控制螺旋升角，可以快速调整不同工况下的绳索结构，不需要重新绘制整体路径，只需要修改螺旋扫描的螺距参数就能实现不同绞合密度的结构切换，大幅提升同系列构件的设计效率。另外需要注意的是，绳体表面的螺旋纹理不仅是结构成型的自然结果，还能在绳索穿过导向孔时留存少量润滑脂，降低滑动过程中的摩擦系数，减少长期往复运动带来的表面磨损，这一结构特性在设计时不需要额外做表面处理，依靠绞合结构本身的纹理就能实现自润滑储油的效果，在低速牵引场景中能够有效延长维护周期。
