防滑滚花密封瓶盖三维结构设计

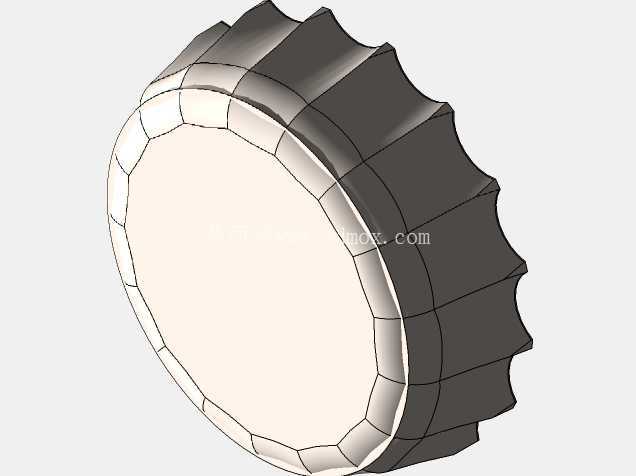

　　这款瓶盖采用回转体基础构型，整体为带外周防滑齿的圆柱旋盖结构，在日化、食品、饮品、工业试剂分装等场景中作为容器端口的密封锁紧部件使用，核心作用是通过旋合动作压紧瓶口端面，实现容器内部介质与外界环境的隔绝，同时外周的防滑结构为人工手动旋拧提供足够摩擦力，无需额外工装即可完成开盖与封盖操作。

　　从结构设计逻辑来看，瓶盖外周均匀分布连续的波浪形滚花齿，齿形沿轴向贯通盖身侧壁，齿顶与齿根采用平滑圆弧过渡，没有尖锐棱角，既避免注塑成型过程中出现应力集中导致的齿部开裂，也能在人手握持旋拧时增大接触摩擦力，即便手部沾有少量水渍、油污，也能稳定传递扭矩，不会出现打滑脱手的情况。盖体顶面为平整封闭结构，内侧预留有与瓶口外螺纹匹配的内螺纹安装空间，顶面内侧可叠加密封垫片安装位，当瓶盖旋紧到位时，垫片被压紧在瓶口端面与盖体内顶面之间，封堵螺纹配合的微小间隙，阻挡液体渗漏、气体逸出，同时也能阻隔外界粉尘、水汽进入容器内部。

　　建模过程中首先以回转轴线为基准搭建主体草图，绘制盖体的侧壁厚度、顶面厚度、内腔深度轮廓，通过旋转命令生成基础盖体毛坯；之后在草图平面绘制单个防滑齿的截面轮廓，采用圆周阵列命令围绕回转轴线均匀阵列全部齿形，阵列数量根据盖体外径匹配设定，保证齿间距符合人体工学握持手感，齿距过密会导致触感硌手，齿距过疏则会减少摩擦接触点，降低防滑效果。齿形与盖身主体采用合并布尔运算融为一体，后续对所有棱边添加圆角特征，盖口边缘做倒角处理，既去除加工毛刺，也能在瓶盖对准瓶口时起到导向作用，方便快速对位旋入。

　　尺寸边界方面，盖体的外径需与对应瓶口的公称直径匹配，内腔深度要覆盖瓶口螺纹段的全部长度，保证旋合后有足够的螺纹啮合圈数，通常螺纹啮合圈数控制在1.5到3圈之间，圈数过少锁紧力不足容易松脱，圈数过多则旋拧行程过长，使用便捷性下降。盖身侧壁厚度根据选用的塑料材质设定，采用PP、PE这类常用包装塑料时，侧壁厚度保持在1到2毫米区间，兼顾结构刚性与注塑成型的流动性，避免壁厚过大产生缩痕，壁厚过薄导致装配拧紧时侧壁变形滑牙。顶面厚度略大于侧壁，承受旋紧时的轴向压紧力，不会出现顶面拱起变形导致密封失效的问题。

　　实际装配使用时，瓶盖内螺纹与瓶口外螺纹采用间隙配合，旋合过程中齿形外周不会与容器颈部的其他结构发生干涉，盖体下端面与瓶口限位台阶之间预留有密封压缩余量，当旋拧至限位位置时，密封垫片的压缩量控制在垫片厚度的百分之二十到三十，既保证密封面完全贴合，也不会因压缩量过大导致垫片永久塑性变形，失去回弹密封能力。外周滚花齿的径向凸起高度控制在1到2毫米，凸起过高会导致盖体整体占用空间变大，不利于多瓶并排装箱运输，凸起过低则无法提供足够的握持摩擦力。这类结构除了民用包装场景，也可适配小型工业储液瓶、采样管的端口密封，通过调整内腔螺纹规格、密封垫片材质，即可兼容不同介质的密封需求，比如盛装有机溶剂时更换耐溶剂的丁腈垫片，盛装高温饮品时选用耐温的PP材质盖体，无需大幅修改外部防滑构型即可快速衍生适配不同规格的产品。建模时所有特征均参数化关联，修改瓶口直径、螺纹规格参数后，整个盖体包括外周防滑齿都可同步更新，大幅提升同系列不同规格瓶盖的设计迭代效率。
