马辛德拉塔尔硬派越野乘用车结构设计

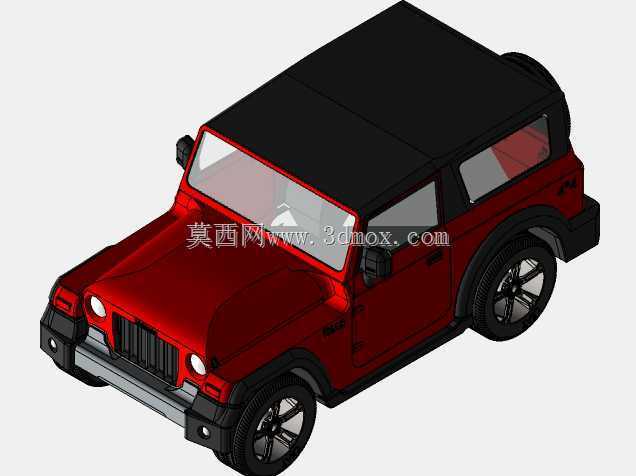

　　这款硬派越野车型的三维结构设计，完全围绕非铺装路面通行的核心使用场景搭建，从整车布局到细节结构都优先考虑复杂路况下的通过性、结构可靠性与维修便利性。日常使用场景覆盖山地穿越、林区作业、矿区通勤、户外救援等多种非铺装路面工况，区别于城市SUV的承载式车身设计，该车型采用非承载式车身架构，车架作为核心承载部件独立存在，车身壳体固定在车架上方，在应对崎岖路面的扭转冲击时，车架可承担大部分形变应力，避免车身壳体出现开裂变形的问题，这也是硬派越野车型区别于城市乘用车辆的核心结构特征。

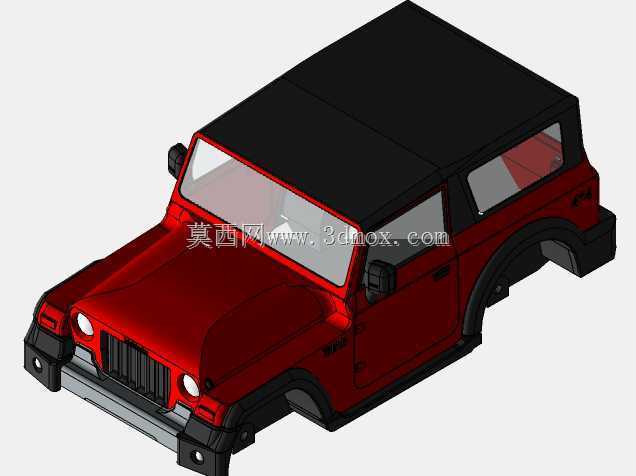

　　从外形尺寸与安装边界来看，该车型采用双门短轴布局，轴距控制在2400mm级别，相比长轴车型拥有更小的转弯半径，在狭窄的林间小道、山地急弯路段拥有更好的通过灵活性；整车宽度控制在1800mm以内，可满足多数乡村非硬化道路、矿区临时便道的通行宽度要求；车身离地间隙在满载状态下不低于200mm，接近角、离去角均达到35度以上，纵向通过角超过25度，可轻松应对30度以上的连续坡道、深度不超过500mm的涉水路段，以及高度不超过150mm的垂直障碍，完全满足硬派越野场景的通过性指标。车身外壳采用可拆卸式硬顶结构，硬顶通过快拆卡扣与车身门框、车架上的安装点固定，在户外作业需要拓展装载空间、或者进行通风散热时，可快速拆卸硬顶结构，转换为敞篷使用状态；车门结构也预留了快拆接口，在极端越野场景下可拆除车门减轻整车重量，同时拓展侧向观察视野，方便驾驶者观察车轮与障碍的相对位置。

　　前脸部分采用垂直布局的七孔式进气格栅，格栅后方直接连通发动机舱的散热系统，这种垂直布局的设计一方面可以在低速越野工况下获得更大的进气迎风面积，保证发动机在高负荷低转速状态下的散热效率，另一方面垂直结构的格栅在野外遇到树枝、碎石冲击时，相比倾斜布局的格栅拥有更好的抗冲击能力，不容易出现变形损坏。前保险杠采用钢制冲压结构，直接固定在车架前端的纵梁上，而非固定在车身覆盖件上，保险杠上预留了绞盘安装位、拖车钩安装孔位，可直接适配标准规格的越野绞盘与U型拖车钩，在车辆被困或者救援其他车辆时，可直接通过保险杠上的安装点传递牵引力，避免牵引力作用在车身覆盖件上造成结构损坏。前大灯采用圆形独立灯组设计，灯组通过螺栓固定在翼子板前端的支架上，野外使用时如果出现灯组损坏，可快速单独更换灯组部件，不需要更换整个前脸覆盖件，大幅降低野外场景下的维修难度与配件成本。

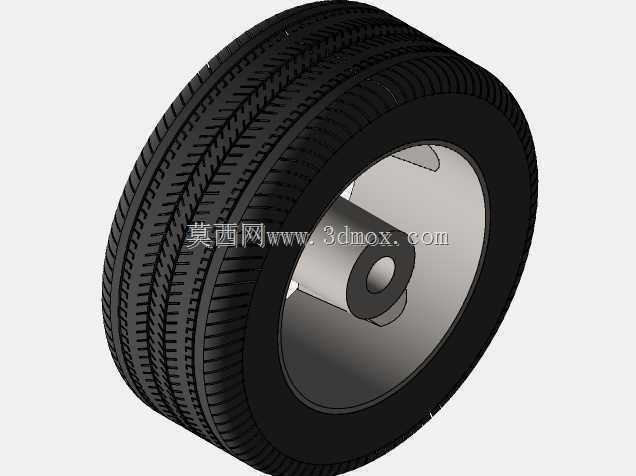

　　行走系统部分，该车型采用大尺寸越野轮胎搭配钢制轮毂的组合，轮胎胎壁厚度较大，在低胎压状态下可获得更大的接地面积，提升在沙地、泥地、碎石路面的抓地力，同时厚胎壁可缓冲路面冲击，减少轮毂在越野过程中出现变形的概率。悬架系统采用前后整体桥搭配钢板弹簧的结构，这种悬架结构虽然在城市铺装路面的舒适性表现不如独立悬架，但在非铺装路面的承载能力、抗冲击能力远优于独立悬架，在车辆重载、或者应对连续颠簸路面时，整体桥结构可保证两侧车轮始终贴合地面，避免出现单侧车轮悬空失去抓地力的情况；钢板弹簧的结构简单可靠，在野外出现钢板弹簧片断裂的情况时，可快速单独更换损坏的簧片，不需要更换整个悬架总成，维修便利性远高于复杂的多连杆独立悬架结构。

　　车身侧面的轮拱采用外凸式设计，轮拱边缘距离轮胎外侧预留了足够的跳动空间，在悬架最大压缩行程、以及轮胎大角度转向时，轮胎不会与轮拱发生干涉，同时外凸的轮拱可阻挡车轮卷起的泥水、碎石击打在车身侧面，减少车身覆盖件的损伤。车门把手采用外露式竖向设计，相比隐藏式门把手结构更简单可靠，在低温环境下不会出现冻住无法开启的问题，同时佩戴防滑手套时也可轻松操作，适配户外作业的使用需求。侧窗采用小面积垂直布局，一方面可以减少侧面阳光直射进入车内，另一方面小面积玻璃在野外遇到碎石冲击时，破损的概率更低，更换成本也更低。

　　内饰部分的结构设计完全偏向实用取向，中控台采用平直的硬质塑料面板，没有多余的装饰性结构，面板上的控制按键均采用大尺寸物理按键，佩戴手套时也可准确操作，同时物理按键的可靠性更高，在高震动、多灰尘的越野环境下不容易出现故障。座椅采用防水耐磨的织物材质，表面做了防泼水处理，在涉水或者雨天使用时，溅入车内的水不会渗透到座椅内部，可直接用清水冲洗清理，适配户外使用的清洁需求。车厢内部预留了多处锚点安装位，可固定越野装备、维修工具、应急物资等物品，避免车辆在颠簸路面行驶时车内物品出现滑动移位。

　　动力系统的布局采用前置后驱的基础结构，同时标配分时四驱系统，分动箱带有低速四驱档位，挂入低速四驱档位时可将扭矩放大2倍以上，应对陡坡、泥泞路段等大阻力工况；分动箱、变速箱的油底壳均采用钢制护板包裹，护板直接固定在车架下方，可避免越野过程中路面的石块撞击油底壳造成漏油故障。油箱采用金属材质，布置在车架纵梁之间的位置，被两侧纵梁完全保护，避免越野过程中侧面障碍物撞击油箱造成破损，油箱容积设计在60L左右，可支持车辆在没有加油站的野外区域连续行驶500公里以上，满足长途穿越的续航需求。

　　整车的所有外部覆盖件均采用螺栓固定的方式连接在车架或者车身骨架上，没有采用过多的焊接一体式结构，在野外出现覆盖件碰撞损坏时，可快速单独拆卸更换损坏的部件，不需要进行复杂的钣金焊接作业，大幅提升偏远地区的维修便利性。所有电气线路均采用波纹管包裹，线路接头做了防水密封处理，可应对涉水、多灰尘的使用环境，减少线路短路、接触不良等故障的发生概率。
