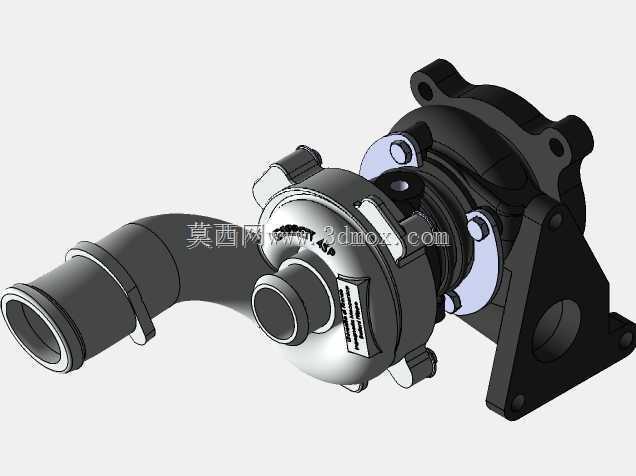

盖瑞特汽车涡轮压缩机结构三维数模

　　在车用动力系统的配套部件开发环节，涡轮压缩机是决定小排量发动机动力输出上限的核心部件之一，这套盖瑞特涡轮压缩机的三维数模完整还原了量产配套部件的全部结构细节，可直接用于动力总成匹配阶段的结构校核、周边管路布局干涉检查以及教学演示场景。从实际装车场景来看，这类涡轮压缩机普遍适配1.5T-2.5T排量的乘用车汽油机与轻型柴油机，安装位置集中在发动机排气侧的缸体连接位，通过法兰面与排气歧管直接对接，压缩后的高压气体经出气端管路送入中冷器，最终进入进气歧管参与燃烧，能够在不增加发动机排量的前提下将动力输出提升30%-40%，同时优化低转速区间的扭矩响应特性，是当前燃油车节能减排技术路线里的核心配套部件。

　　从结构设计思路来看，这套模型完整复现了盖瑞特量产涡轮机的经典布局：压气机端采用前倾式后弯叶轮设计，叶轮与壳体之间的间隙控制在0.3mm-0.5mm的工程合理区间，既避免高速运转时叶轮与壳体发生刮蹭，又能尽可能减少压缩过程中的气体泄漏损失；涡壳端采用双流道设计，能够将发动机不同气缸排出的脉冲废气进行分流引导，避免不同气缸的排气气流相互干扰，有效提升低转速下的涡轮响应速度，减少涡轮迟滞现象。中间的轴承座部分集成了浮动轴承与密封结构，模型中完整还原了润滑油道的走向与密封环的安装位，能够清晰展示涡轮轴高速运转时的润滑路径与密封逻辑，浮动轴承的设计可以在涡轮轴最高达到每分钟十几万转的转速下，通过油膜形成稳定支撑，同时吸收运转过程中的微小振动，延长部件使用寿命。

　　从安装边界与外形尺寸来看，这套数模严格遵循量产部件的实际尺寸进行建模，进气端采用直径52mm的直插式胶管连接位，带有两道环形凸台用于固定进气胶管，避免增压状态下胶管脱落；出气端为直径45mm的弯管结构，出口朝向与发动机进气侧的布局匹配，减少管路弯折带来的气阻损失。底部的安装支架采用三点式固定结构，三个安装孔位的相对位置与发动机缸体上的预留安装位完全对应，安装面带有减震衬套的安装槽，能够过滤发动机运转过程中传递到涡轮本体的振动，避免长期振动导致的连接螺栓松动或者壳体开裂。涡壳与排气歧管连接的法兰面厚度为12mm，采用四个M8螺栓进行固定，法兰面带有密封环安装槽，能够承受最高近千度的排气温度与最高1.5bar的增压压力，避免高温高压废气泄漏。

　　在实际工程应用中，这类三维数模的使用场景覆盖多个环节：在整车开发阶段，动力总成工程师可以将该模型导入整车装配环境，校核涡轮压缩机与周边防火墙、冷却管路、线束的间隙是否满足设计要求，避免装车后出现干涉问题；在售后维修领域，技术人员可以通过数模清晰了解部件的内部结构，制定对应的拆解与维修流程，判断故障点位置；在职业院校的汽车构造教学中，这类高精度数模可以用于制作教学课件或者3D打印教具，让学员直观理解涡轮增压器的工作原理与结构组成。模型中所有的圆角、倒角、安装凸台都按照量产工艺要求进行还原，压气机壳体与涡壳的壁厚控制在3.5mm-4mm之间，既满足高温高压下的结构强度要求，又尽可能控制部件自重，符合汽车零部件轻量化的设计方向。连接部位的螺栓孔位、定位销位置都完全对齐实际产品，不存在结构错位或者安装位缺失的问题，能够直接用于生成工程图纸或者进行CAE仿真分析，比如可以基于该模型开展涡壳的热应力仿真、压气机叶轮的高速旋转强度仿真，验证部件在极限工况下的可靠性。
