四臂铰接式摇臂联动机械结构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:881427
  • 四臂铰接式摇臂联动机械结构
  • 四臂铰接式摇臂联动机械结构
  • 四臂铰接式摇臂联动机械结构
  • 四臂铰接式摇臂联动机械结构
  • 四臂铰接式摇臂联动机械结构
  • 四臂铰接式摇臂联动机械结构
  • 四臂铰接式摇臂联动机械结构
  • 四臂铰接式摇臂联动机械结构
  • 四臂铰接式摇臂联动机械结构

  这类四臂铰接摇臂结构,最常出现在需要同步变幅、平行夹持或者定轨迹联动的工业场景里,比如小型自动化生产线的工件抬升托架、教学演示用连杆机构实验台、低压电源变压器的调压触头摇臂驱动组,甚至部分轻型折叠式工装夹具的核心联动框架都能看到它的影子。和单臂摇臂仅能绕固定轴做圆弧摆动不同,这套四臂结构通过四个臂件的铰接约束,能让末端安装位始终保持固定姿态做平动,不会像单臂结构那样抬升过程中出现角度偏转,这一点在需要托举平面工件、保证触头始终垂直贴合调压端子的场景里格外重要,能避免工件侧滑、触头接触偏磨的问题。

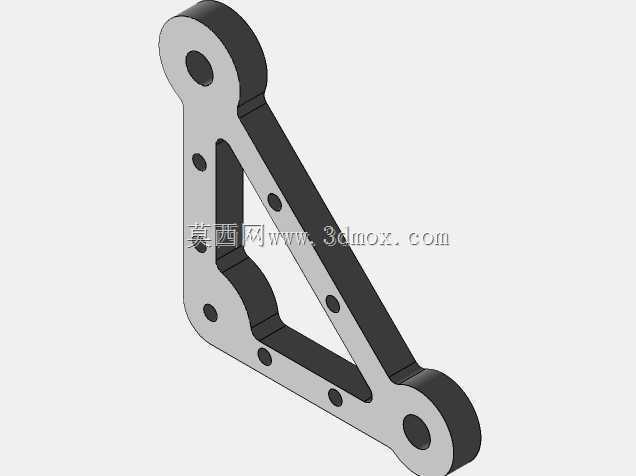

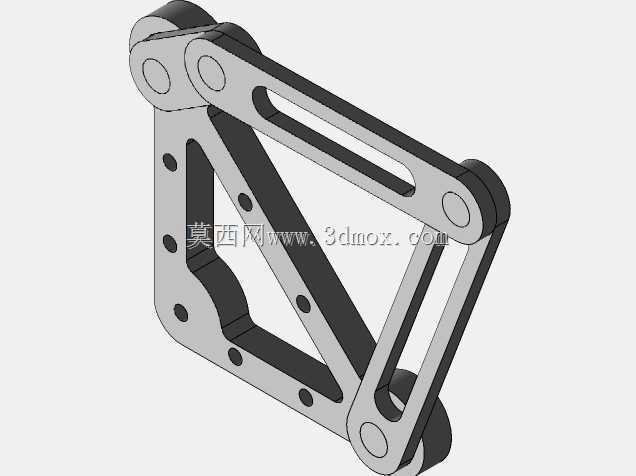

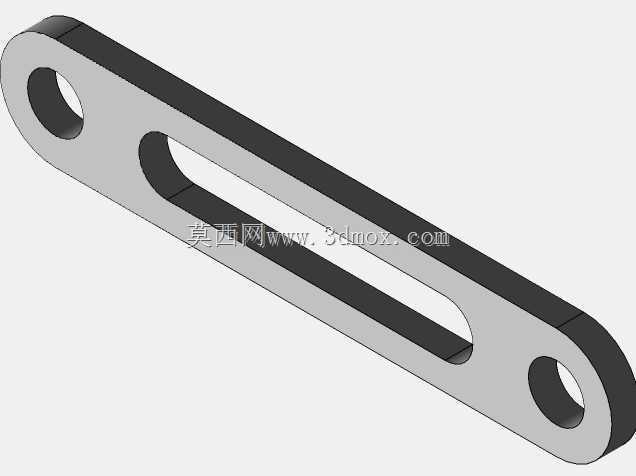

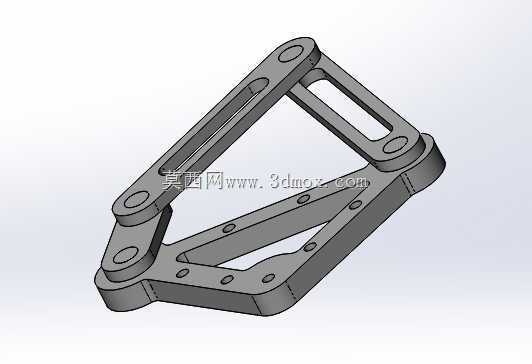

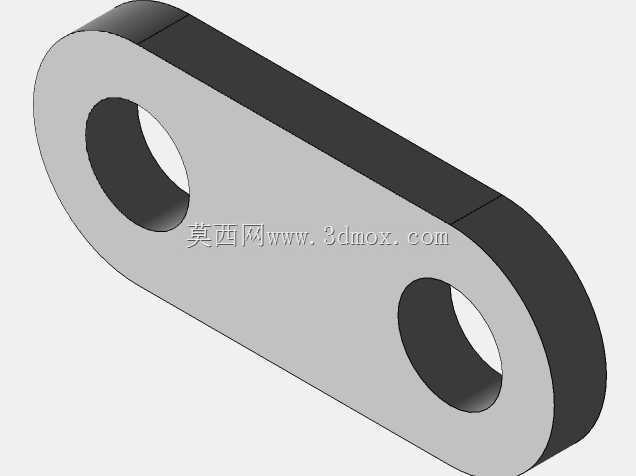

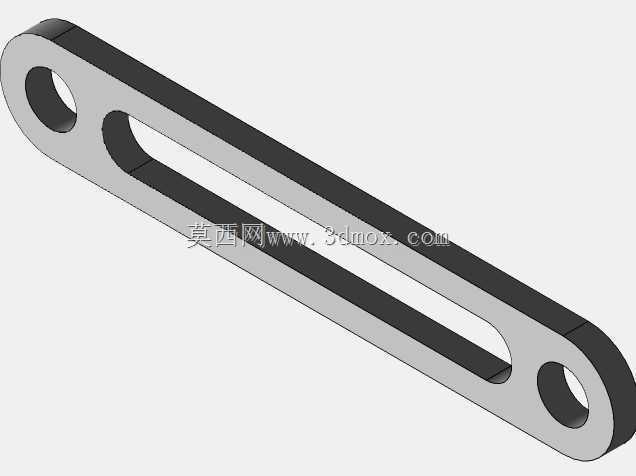

  从结构功能来看,整套组件靠四个臂件首尾铰接形成闭合的平行四边形约束回路,其中两个臂件作为固定侧的安装基座连接位,另外两个臂件作为活动侧的负载安装位,铰接位置采用销轴贯通的连接方式,每个臂件的铰接端都做了加厚凸台设计,避免铰接孔处应力集中导致臂件开裂,臂身的长条形镂空槽不是为了减重做的装饰,一方面是减少臂件加工后的内应力变形,另一方面是给活动侧的安装件预留走线或者紧固件避让空间,臂身上分布的沉头孔是用来固定附属的限位块、行程触发挡片的,不需要额外焊接支架,直接用内六角螺丝就能固定,后期调整行程位置的时候只需要松掉螺丝移动挡片就行,不用重新加工臂件。

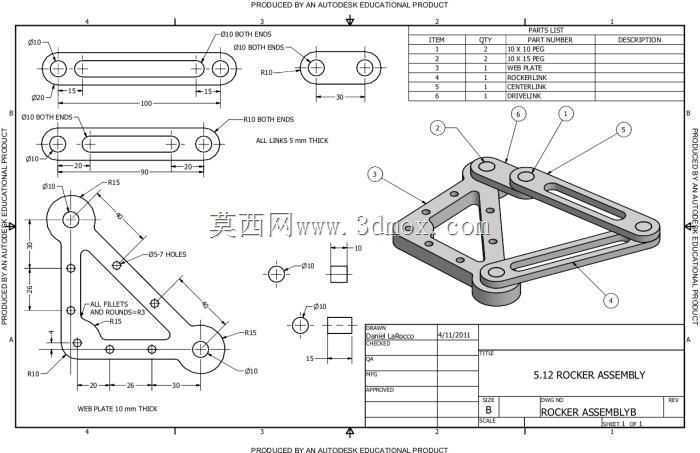

  设计这套结构的时候,首先要确定的是固定端两个铰接点的中心距,这个尺寸直接决定了活动侧的运动行程,中心距越大,活动端的平动范围就越大,但同时也要考虑臂件的长细比,臂件长度过长的话,负载状态下臂身的挠度会变大,铰接处的销轴会承受额外的弯曲载荷,容易出现卡滞。所以在做结构排布的时候,会先根据需要的活动端行程反推臂长,再根据负载大小核算臂身的截面厚度,这套结构的臂身采用等截面的矩形型材样式,铰接孔的中心到臂身边缘的距离不小于孔径的1.5倍,避免铰接处受力后出现豁口。安装边界上,固定端的两个铰接座需要保持同轴度误差在0.1mm以内,不然四个臂件组装后会出现别劲的情况,手动扳动活动端的时候会有卡顿感,长时间运行还会磨损铰接孔内壁。活动侧的安装面预留了四个均匀分布的安装孔,孔位的中心距和常见的小型工装夹具、调压触头支架的安装尺寸匹配,不需要额外做转接板就能直接装配件。

  实际装配的时候,铰接处的销轴要做润滑处理,臂件之间要预留0.2mm左右的间隙,避免臂件相对转动的时候出现面摩擦,要是间隙留小了,喷涂防锈漆或者积尘之后就会出现活动卡滞的问题。另外臂身上的镂空槽边缘都做了倒角处理,不会割伤装配人员的手,也避免应力集中在槽的边角位置导致臂件受冲击时开裂。这套结构没有复杂的曲面特征,所有特征都是拉伸、切除、打孔做出来的,加工的时候用常规的铣床、钻床就能生产,不需要开模,小批量制作的时候成本很低,适合用在教学实验、小型非标设备的联动机构上,要是用在负载更大的场景,只需要把臂件的厚度加大,更换直径更大的铰接销轴就行,整体的结构约束逻辑不用改动,拓展性很强。
