多片湿式摩擦离合传动总成结构

　　这套多片式离合传动结构主要面向需要在运转过程中完成动力接合与切断的轴系场景，常见于工业变速箱、试验台架、专用传动箱以及需要平缓加载的设备中。与单片离合结构相比，多片布置的核心价值在于有限径向空间内获得更大的摩擦接触面积，从而在相同轴向压紧力下传递更高扭矩，同时通过多组摩擦面逐级贴合，降低接合瞬间的冲击，使动力输出更加平顺。

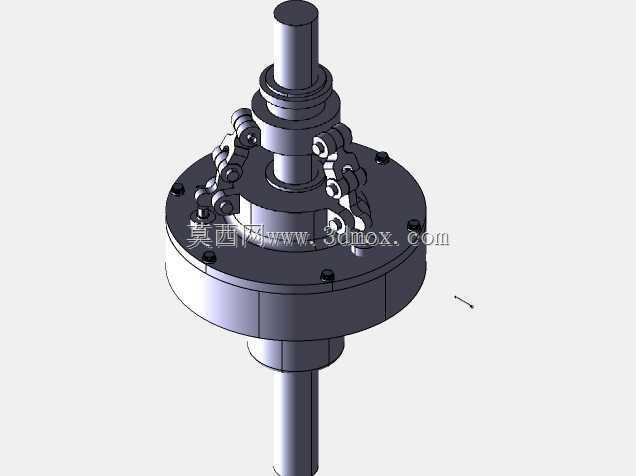

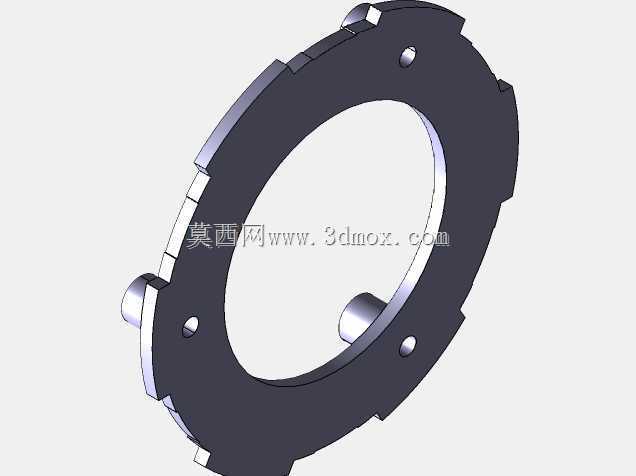

　　从结构组成来看，模型完整呈现了输入轴、输出轴、摩擦片组、承压盘、连接壳体、紧固螺栓以及周向定位构件之间的装配关系。两端轴段分别承担动力接入和动力输出功能，轴径、轴肩和配合段的位置关系清晰，可直接用于校核轴系布置时的轴向占位。摩擦片组位于中部腔体内，主动片与从动片交替叠放，主动侧通过外齿或周向配合与输入端构件同步旋转，从动侧通过内齿或对应配合与输出端构件连接；当压紧机构作用于承压盘时，各片之间产生摩擦力矩，动力由输入侧传递至输出侧；压紧力释放后，片间间隙恢复，主从动两侧脱开，输出端停止随动。

　　设计这类结构时，首先要围绕额定传递扭矩确定摩擦面数量、摩擦片有效半径和所需压紧力。摩擦面过少会导致单位面积压力偏高，磨损和热负荷集中；摩擦面过多则会增加轴向尺寸，并对分离间隙、片组平行度和制造公差提出更高要求。模型中盘类零件的外径、轮毂长度和螺栓分布圆都体现了紧凑化思路：壳体外缘采用螺栓连接，便于检修时拆解片组；中部压紧构件沿圆周布置，有利于载荷均匀分布；轴端伸出段保留了联轴器或带轮安装位置，方便在整机中与前后级传动衔接。

　　在实际选型和三维布置阶段，需要重点关注几个边界条件。其一是轴向安装长度，片组、承压盘、轴承位和轴端连接段会共同决定传动箱内部宽度，若设备机架已经限定墙板间距，应先核对总成装入后是否留有拆装间隙。其二是径向包络，多片离合壳体外径通常大于轴径，外围还要考虑摩擦片磨损后的调整空间以及润滑、冷却通道，不能仅按轴中心高判断干涉。其三是同轴度要求，输入与输出轴段应保持较高同轴度，否则片组受压不均，容易出现局部打滑、偏磨和接合抖动。其四是热容量问题，频繁接合工况下摩擦热积累明显，结构设计时需预留润滑油流动或散热空间，避免片组长期高温导致摩擦系数衰减。

　　从建模细节看，各零件之间的配合层次较明确：轴肩用于限制盘类零件轴向位置，螺栓连接件给出了实际装配方向，摩擦片组按叠片顺序排列，周边小构件体现了限位和传力路径。对于结构设计人员，该模型可用于理解多片离合器的空间组织方式，也可作为传动箱方案设计时的参考骨架；对于设备选型人员，可借助轴段长度、壳体外径、片组位置和连接点分布，评估其在现有设备中的安装可行性；对于三维建模从业者，则可通过该总成练习轴类、盘类、叠片组件和紧固件的协同装配方法。

　　工程应用中，这类离合结构并不单纯追求外形紧凑，更需要在扭矩容量、分离彻底性、接合平顺性和维护便利性之间取得平衡。片组数量决定承载能力，压紧方式决定响应特性，壳体刚度决定工作稳定性，而轴端与连接接口则决定其能否顺利集成到整机传动链中。模型所呈现的装配关系，能够帮助设计者在方案阶段提前发现轴向尺寸冲突、螺栓操作空间不足、片组维护不便以及轴系支撑位置不合理等问题，从而减少后续详细设计中的反复修改。
