等节距圆柱螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖度极广的基础零件，小到低压电器的触点复位结构，大到重型设备的缓冲支承模组，都能见到这类零件的身影。本次设计的两款螺旋弹簧，核心围绕教学场景下的结构认知与参数验证需求展开，同时兼顾常规工业场景的选型参考价值，建模过程完全遵循机械设计手册中圆柱螺旋弹簧的设计规范，每一圈簧丝的螺旋升角、节距参数都经过反复核对，确保模型结构与实际工业加工产出的零件几何特征完全一致。

　　从实际应用场景来看，这类等节距圆柱螺旋压缩弹簧常被用在电源变压器的触点压紧结构中，依靠自身受压后产生的反向弹力，保证变压器内部导电触点始终保持稳定的接触压力，避免设备运行过程中因振动、温度形变导致的触点接触不良、打火等故障；除此之外，在自动化设备的行程复位、工装夹具的快速压紧、小型机电产品的振动缓冲结构中，这类弹簧也承担着核心功能。设计过程中首先明确了弹簧的受力边界：常规工况下单根弹簧承受的轴向工作载荷在额定范围内，不会出现并圈压并的情况，同时预留了15%的载荷余量，应对设备运行中可能出现的瞬时冲击载荷，避免弹簧因过载产生永久塑性变形。

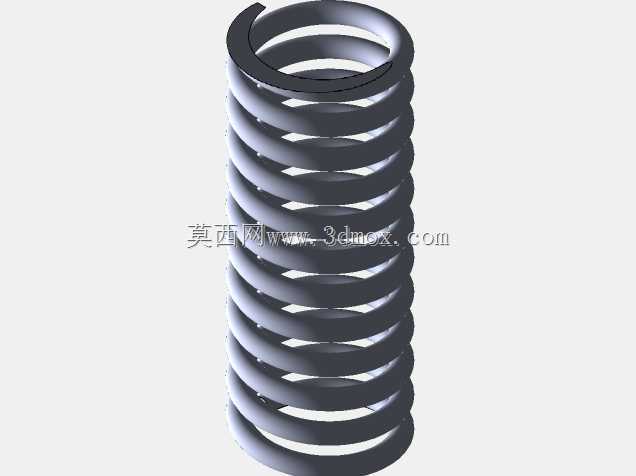

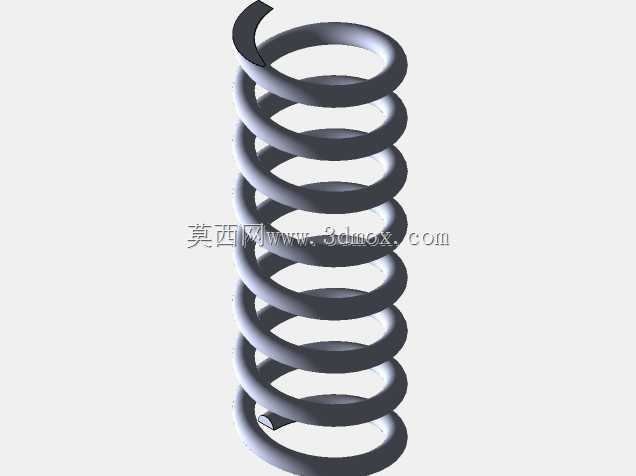

　　外形尺寸与安装边界的设定上，两款弹簧分别适配两种常见的安装空间：一款弹簧的外径适配直径20mm的安装沉孔，自由高度控制在60mm，压并高度不超过25mm，两端的支承圈各设置1圈并磨平，保证弹簧安装后端面与安装基面的垂直度误差控制在0.2mm以内，避免受压时出现侧向弯曲失稳的情况；另一款弹簧外径适配12mm的安装导杆，自由高度为35mm，节距设置均匀，簧丝直径根据载荷需求匹配，安装时导杆与弹簧内径的间隙控制在0.8-1.2mm之间，既不会因为间隙过大导致弹簧伸缩时偏斜，也不会因为间隙过小出现导杆与簧丝摩擦卡滞的问题。

　　设计思路上没有追求特殊的异形结构，而是完全贴合工业量产弹簧的加工工艺：螺旋升角设置在常规的5-8度区间，适配常规自动卷簧机的加工参数，不需要特殊定制工装就能完成量产卷制；两端的磨平处理结构也在模型中做了还原，端面粗糙度对应的几何特征完全符合实际加工后的零件状态，方便学习者对照模型理解弹簧加工的工序要求。从功能特性来看，两款弹簧的刚度曲线都呈线性特征，在有效工作行程内，弹力随压缩量的变化保持稳定的线性关系，不会出现刚度突变的情况，能够保证配套机构的受力状态稳定，不会因为弹簧弹力波动导致机构动作卡滞或受力不均。

　　建模过程中特意还原了簧丝截面的圆形特征，螺旋扫掠的路径完全贴合弹簧的中径参数，没有出现建模中常见的螺旋面扭曲、截面变形等问题，每一圈簧丝的间距均匀，两端并圈部分的过渡平滑，没有突兀的几何转折，能够直接用于后续的装配干涉检查、机构运动仿真，甚至可以直接导入有限元分析软件，开展弹簧的受力变形、疲劳寿命等仿真计算，对于刚接触机械结构设计的学习者来说，也可以通过拆解模型参数，理解螺旋弹簧各个设计参数之间的匹配关系，比如簧丝直径、中径、有效圈数对弹簧刚度、载荷能力的影响规律，避免出现设计参数与实际需求不匹配的问题。

　　在实际设备装配中，这类弹簧的安装不需要额外的复杂固定结构，依靠两端的磨平端面与安装基面、被支承零件的端面贴合即可，部分需要防脱的场景也只需要在安装位置设置简单的定位凸台或导杆，就能保证弹簧在伸缩过程中不会出现移位脱落。设计时也充分考虑了弹簧的疲劳寿命需求，有效圈数的设置保证弹簧在额定工作行程下，簧丝的切应力控制在材料的许用应力范围内，常规65Mn弹簧钢材质下能够满足百万次以上的伸缩循环需求，适配大多数工业设备的使用寿命要求。
