六角头螺栓配螺母连接副结构及运动演示

　　在各类机械结构的连接环节中，螺纹连接是应用覆盖范围最广的可拆卸连接形式，其中六角头螺栓搭配六角螺母的组合，更是从普通民用设备到重型工业装备都随处可见的基础连接元件。这套结构的设计核心，是通过螺纹副的螺旋升角小于当量摩擦角实现自锁特性，保证在设备运行的振动、冲击载荷下不会出现松脱失效，同时兼顾可拆卸性，方便设备后期的维护、检修与零部件更换。

　　从实际应用场景来看，这类螺栓螺母组合几乎渗透到所有工业装配领域：小到电子设备的机箱固定、小型工装的夹具装配，大到工程机械的结构件连接、输变电铁塔的节点固定、重型机床的床身拼接，只要是需要实现两个或多个零部件可拆卸紧固的位置，都能看到这类连接副的身影。不同应用场景下对螺栓螺母的性能要求差异极大：承受静载荷的普通连接位置，只需要保证螺纹配合顺畅、锁紧力矩达标即可；而承受交变载荷、冲击振动的连接位置，还需要额外考虑螺纹的疲劳强度、配合面的防松设计，部分场景还会搭配平垫圈、弹簧垫圈或者防松胶来提升连接可靠性。

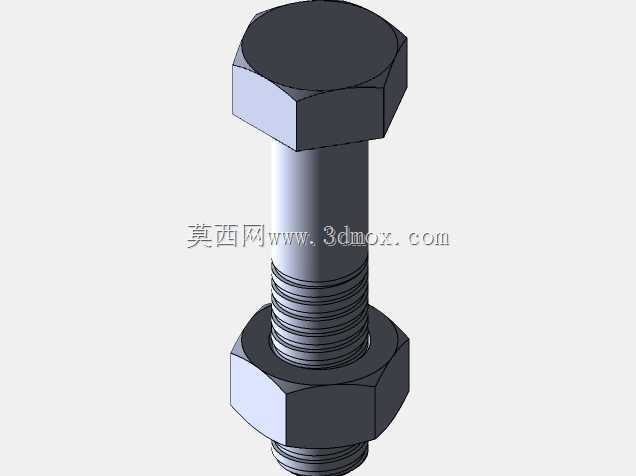

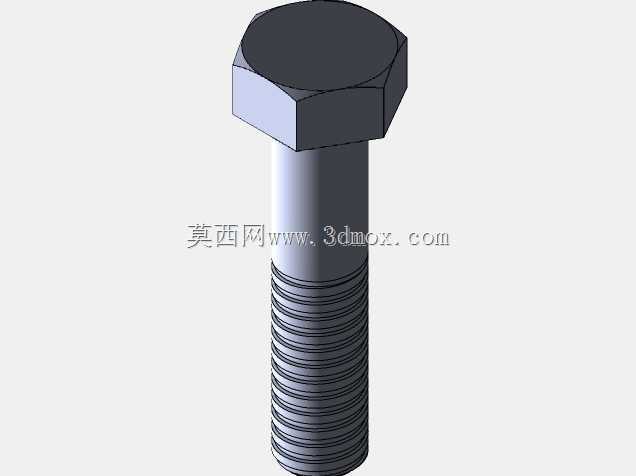

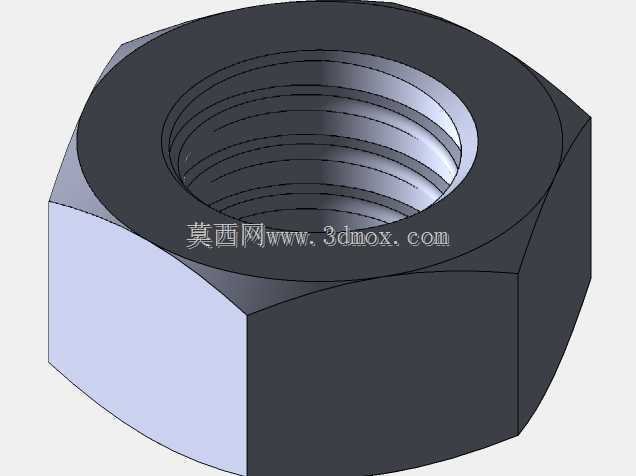

　　这套结构的建模过程，首先要明确螺纹的参数匹配逻辑：螺栓的外螺纹与螺母的内螺纹必须遵循同一螺纹标准，公称直径、螺距、牙型角、公差带完全一致才能实现顺畅旋合。建模时优先完成螺栓主体结构：六角头部的对边尺寸、对角尺寸、头部厚度需要符合对应公称直径的标准规范，螺杆部分分为无螺纹的光杆段与带螺纹的啮合段，光杆段的直径通常略小于螺纹大径，装配时光杆段穿过被连接件的安装孔，螺纹段伸出被连接件表面的长度需要满足螺母完全旋合后露出2-3个螺距的要求，避免螺纹啮合长度不足导致连接强度下降。螺母部分的六角尺寸与螺栓头部对应，内螺纹的有效啮合长度需要保证足够的螺纹牙接触面积，避免受力时出现螺纹滑牙失效。

　　运动仿真的搭建逻辑，是基于螺旋副的运动关系实现：将螺栓设置为固定件或者沿轴向的移动副，螺母与螺栓之间添加螺旋配合，设定对应螺距的导程参数，当螺母绕螺栓轴线旋转时，会按照导程参数同步产生轴向的直线位移，完全还原实际装配时螺母旋入螺栓的真实运动过程。这类仿真的工程意义在于，可以直观验证螺纹旋合过程中是否存在干涉，检查螺母旋入到位后与被连接件表面的贴合状态，同时也能用于装配培训场景，让新入行的装配人员快速理解螺纹连接的运动逻辑，避免装配时出现螺纹错扣、强行旋入导致的螺纹损伤问题。

　　从安装边界来看，这类六角头螺栓螺母的安装需要预留足够的扳手空间：螺栓头部与螺母的六角周边，需要预留出对应规格扳手的操作回转空间，否则会出现扳手无法卡入、无法施加足够锁紧力矩的问题。设计选型时，除了螺纹参数匹配，还需要根据被连接件的总厚度计算螺栓的公称长度，保证螺纹啮合长度满足载荷要求，同时避免螺栓过长导致螺母旋合后剩余螺纹段过多干涉其他零部件，或者螺栓过短导致螺母无法完全旋合、连接强度不足。被连接件上的安装孔直径通常比螺栓光杆段大0.5-2mm，具体间隙根据装配精度要求调整，间隙过小会导致装配时螺栓穿入困难，间隙过大则会导致连接定位精度下降，受横向载荷时容易出现螺栓受剪变形的问题。

　　在结构细节设计上，螺栓头部与螺杆的过渡位置通常会设置圆角，避免应力集中导致螺栓受拉时在头部过渡位置断裂；螺母的端面与螺纹轴线需要保证足够的垂直度，否则锁紧时螺母端面与被连接件表面无法完全贴合，会产生附加弯矩，降低螺栓的实际承载能力。对于有防腐要求的应用场景，螺栓螺母还会根据使用环境选择镀锌、达克罗、不锈钢等不同材质与表面处理方式，避免锈蚀导致螺纹连接无法拆卸，或者锈蚀膨胀导致连接预紧力异常变化。
