六英寸带辐条槽式滑轮传动件结构设计

　　在轻载起重、小型输送线、户外牵引装备以及农业小型机具的传动系统中，槽式滑轮是承担力方向转换、动力传递的核心基础部件，这款六英寸规格的滑轮，针对中小载荷工况做了结构优化，适配直径6-10mm的编织绳索、A型三角带或者小节距输送链条，能覆盖多数民用及小型工业场景的传动需求。从实际应用场景来看，这类滑轮常被用在小型手动葫芦的导向端、皮带输送线的张紧端、户外升降装置的转向节点，还有小型农机的传动布局里，相比大直径重载滑轮，它的自重更轻，安装占用空间小，不需要额外做重型支撑结构，能有效降低整套设备的结构重量与材料成本。

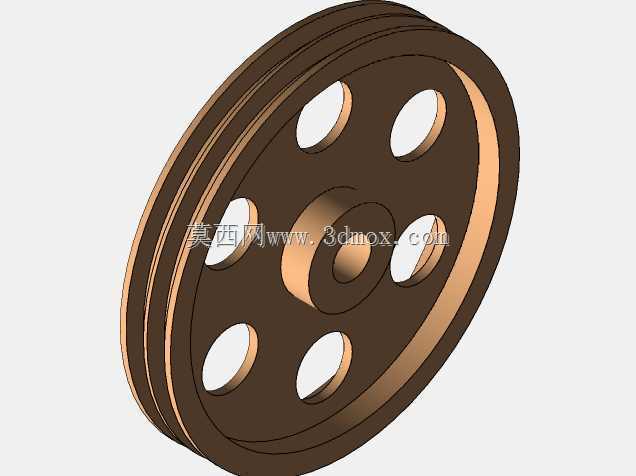

　　从功能特性上看，这款滑轮采用双轮缘槽型设计，轮槽的工作面做了圆弧过渡处理，能避免绳索或皮带在运行过程中出现卡滞、偏磨的问题，轮缘的高度经过测算，刚好能限制绳索在受侧向力时的脱出量，即使在传动夹角达到15度的情况下，也不会出现绳索脱槽的故障。轮体上均匀分布的六个椭圆形减重孔，不是单纯为了外观做的装饰设计，在实际工程应用中，这些孔位一方面能降低轮体的转动惯量，让传动启动、换向的时候更平顺，减少驱动端的瞬时载荷冲击；另一方面在户外或者多粉尘工况下，落进轮槽的杂物能通过这些孔位及时排出，避免杂物卡在轮槽和绳索之间造成磨损加剧，同时也方便运维人员穿过孔位观察内部轮毂的磨损情况，不用拆解就能做初步的故障排查。

　　设计思路上，这款滑轮没有采用一体式实心轮结构，而是做了轮毂、轮辐、轮缘的等强度匹配：轮毂部分做了阶梯孔设计，中间的安装孔适配标准直径的转动轴，孔壁预留了键槽位置，能根据实际安装需求选择平键连接或者顶丝固定，轮毂的凸起高度刚好匹配常用滚珠轴承的厚度，用户可以直接压入标准轴承实现无衬套转动，减少后期的摩擦维护成本；轮辐部分采用等厚度圆弧过渡，从轮毂到轮缘的厚度变化做了应力释放处理，在承受额定径向载荷的时候，轮辐的最大应力集中点会落在辐条中间位置，不会在轮毂焊接或者连接位置出现应力断裂，经过载荷测算，这款滑轮的额定径向承载能达到1.2kN，完全满足小型起重、输送场景的载荷要求。

　　外形尺寸与安装边界方面，这款滑轮的名义直径为六英寸，也就是152.4mm，轮缘的总宽度为32mm，轮槽的有效宽度为18mm，安装轮毂的中心凸台直径为45mm，轴向总长度为38mm，安装的时候需要预留的径向空间不小于170mm，轴向安装空间不小于50mm，中心安装孔的基础直径为20mm，用户可以根据自身的轴径需求做二次扩孔加工，不会破坏轮体的整体强度。需要注意的是，这款滑轮的设计定位是中小载荷场景，不能用在额定载荷超过1.5kN的重载起重场景，也不适合高速传动（线速度超过10m/s）的工况，因为轮体本身做了减重设计，高速转动下的动平衡余量有限，更适合手动、低速驱动的传动场景。

　　从结构细节来看，轮槽的表面粗糙度控制在Ra3.2，既能减少绳索、皮带的运行磨损，也不会因为表面过于光滑导致传动摩擦力不足出现打滑；六个减重孔的边缘都做了倒角处理，避免运维的时候划伤手部，也不会在转动过程中切割到意外碰到的线缆、绳索；轮毂两端的端面都做了凸台设计，安装轴承的时候能实现轴承外圈的轴向定位，不需要额外加装轴套挡圈，简化了安装流程。在实际选型的时候，只要确认传动件的直径匹配轮槽尺寸、载荷在额定范围内、安装空间满足边界要求，这款滑轮就能直接适配多数小型传动系统的需求，不需要做额外的结构修改，能有效缩短设计阶段的零件开发周期，降低非标设计的工作量。
