弯管式金属抽屉拉手结构设计方案

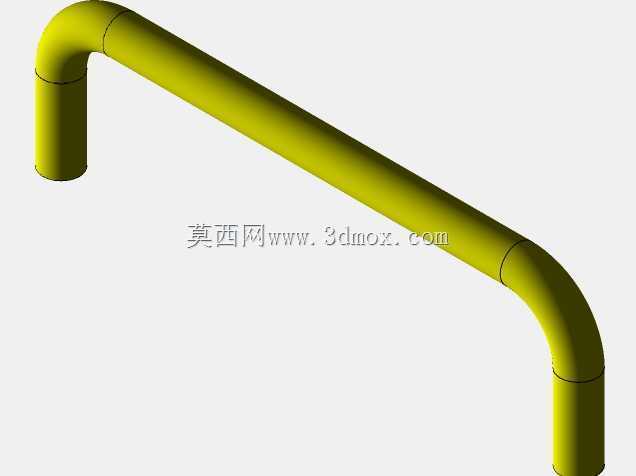

　　日常家具、工业机柜、实验室操作台等场景中，抽屉拉手是实现抽拉启闭动作的核心接触部件，看似结构简单，实则直接影响操作手感、长期使用可靠性与安装适配性。这款弯管式抽屉拉手采用圆管弯折成型的整体结构，没有额外拼接焊缝，从根源上避免了多部件组装带来的连接松动、焊缝锈蚀等常见问题，适配木质抽屉、钢制文件柜、实验台储物格等多种安装基体。

　　从功能特性来看，该拉手的握持段采用等径直管设计，管径匹配成年人手掌抓握时的指腹贴合弧度，抓握时不会出现硌手、滑脱的问题，两端弯折段垂直于安装面，直接作为安装固定的连接端，不需要额外加装固定支座，减少了零件数量，也降低了安装时的对位难度。两端的安装端面做了平切处理，安装后可以完全贴合安装基体表面，不会出现翘边、缝隙积灰的问题，日常清洁维护十分方便，在厨房、实验室等容易产生污渍、需要频繁擦拭的场景下，这种无突出支座的平整贴合结构优势十分明显。

　　设计过程中首先要明确安装边界约束：常规家用抽屉的面板厚度多在16-20mm之间，钢制机柜的面板厚度多在1-2mm，因此拉手两端安装段的长度需要预留足够的螺纹连接空间，同时不能过长穿透面板内侧影响抽屉内部储物。弯折处的圆角半径不能过小，否则圆管弯折时容易出现管壁瘪陷、应力集中的问题，长期承重后弯折处容易出现断裂；圆角半径也不能过大，否则会占用过多面板外侧空间，影响相邻抽屉的操作，甚至出现开合时磕碰相邻部件的问题。握持段的长度需要匹配常见的抽屉宽度，单抽宽度小于400mm时单只拉手居中安装即可满足受力需求，宽度超过600mm的大尺寸抽屉可以对称安装两只，保证抽拉时受力均匀，不会出现抽屉卡滞、导轨偏磨的问题。

　　结构建模时需要重点关注弯折段的曲率连续性，保证整根拉手的外表面顺滑过渡，没有突兀的折角，一方面是提升握持的舒适度，另一方面也能避免电镀、喷塑等表面处理时出现积液、涂层不均的问题。管壁厚度的选择需要兼顾强度与成本，日常家用场景下1.2-1.5mm壁厚的钢管即可满足承重需求，工业机柜场景下可以适当提升至2mm壁厚，保证频繁抽拉、承重较大时不会出现弯折变形。安装孔的位置需要与两端安装段同轴，孔位公差控制在±0.1mm范围内，避免安装时出现螺丝对位困难、拉手安装后歪斜的问题。

　　实际应用中，这种圆管弯折拉手的适配性极强，除了常规抽屉之外，还可以用于储物柜柜门、设备检修门、工具箱提手等位置，只需要根据安装场景调整握持段长度、弯折角度与安装段尺寸即可。相比铸造类拉手，这种弯管结构的生产工艺更简单，材料利用率更高，不需要开模，小批量定制时只需要调整切管长度、弯折参数即可快速生产，交付周期更短，表面处理可以根据使用场景选择喷塑、镀铬、不锈钢拉丝等不同工艺，满足不同场景的防腐、外观需求。

　　安装时只需要在面板对应位置打两个与安装段同轴的通孔，从面板内侧用螺丝锁紧即可，不需要复杂的安装工具，普通用户也可以自行完成更换。受力分析时需要重点校核弯折处的应力水平，抽拉时的作用力主要作用在握持段中部，两端安装点为固定约束，弯折处为应力集中区域，通过合理设置弯折圆角、匹配对应壁厚的管材，可以保证长期使用后不会出现塑性变形、断裂等问题，正常使用场景下的使用寿命可以达到数万次启闭循环，完全满足民用家具、工业设备的使用要求。
