带辐条镂空结构的工业用滚轮三维设计

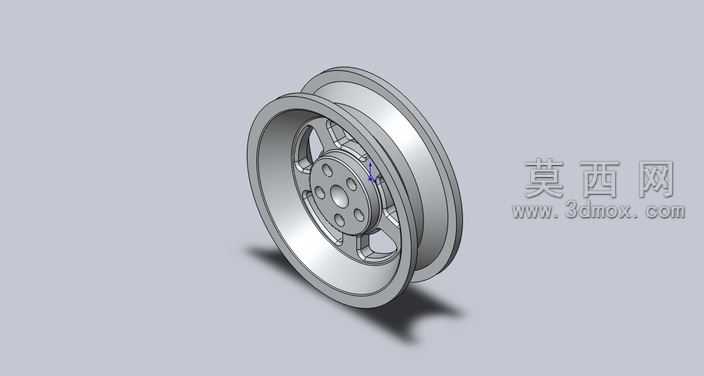

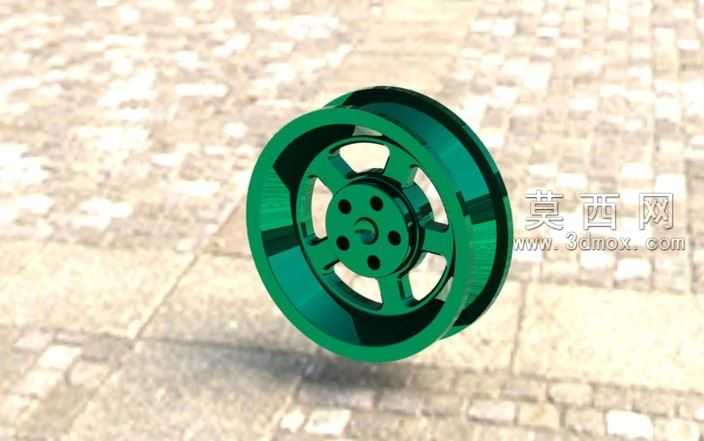

本作品为工业用滚轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械零件设计的规范逻辑，从结构拆解到特征搭建逐步推进。首先完成轮体整体轮廓的草图绘制，精准约束轮缘的内外径尺寸、轮槽的截面弧度与深度，确保轮缘部分具备适配配套传动或导向结构的接触型面，轮缘采用等壁厚设计，在保证结构强度的同时控制整体重量。轮毂部分作为轮体的安装核心，建模时预先规划了中心安装孔的孔径、孔位公差基准，同时围绕中心孔均匀布置多组安装定位小孔，孔位的圆周分度精度严格按照机械安装标准设定，保证后续与轴类、连接件装配时的同轴度要求。连接轮缘与轮毂的辐条部分采用镂空式结构设计，在草图阶段就完成了辐条的均匀分布排布，每根辐条的截面采用过渡圆弧设计，避免直角结构带来的应力集中问题，镂空区域的轮廓同样做了圆角过渡处理，既减少了不必要的材料消耗，也让轮体整体的受力分布更加均匀，降低运转过程中的结构形变风险。建模全程采用参数化特征管理，每一个拉伸、旋转、切除特征都保留了可编辑的尺寸参数，方便后续根据实际使用场景调整轮体直径、轮槽宽度、辐条数量等核心尺寸。材质与渲染阶段，为轮体赋予了常用工业金属材质，调整材质的金属度、粗糙度参数还原钢制零件的真实质感，同时添加柔和的环境光影，清晰呈现轮槽的曲面弧度、辐条的镂空结构、轮毂孔位的细节特征，渲染视角选择斜向等轴测视角，能够同时展示轮体的侧面轮廓、端面结构与立体形态。设计过程中充分考虑了零件的加工工艺性，所有结构的拔模角度、圆角半径都适配常规机加工的工艺要求，不存在无法加工的倒扣、极小尖角等不合理结构，轮体各部分的壁厚均匀，避免加工或使用过程中出现应力变形问题，整体结构兼顾了轻量化与结构强度，可用于机械传动、物料输送、设备导向等多种工业场景的结构设计参考，也可作为相关机械装配设计中的标准轮类零件调用。
