户外垂钓用经典前打轮飞卷结构设计

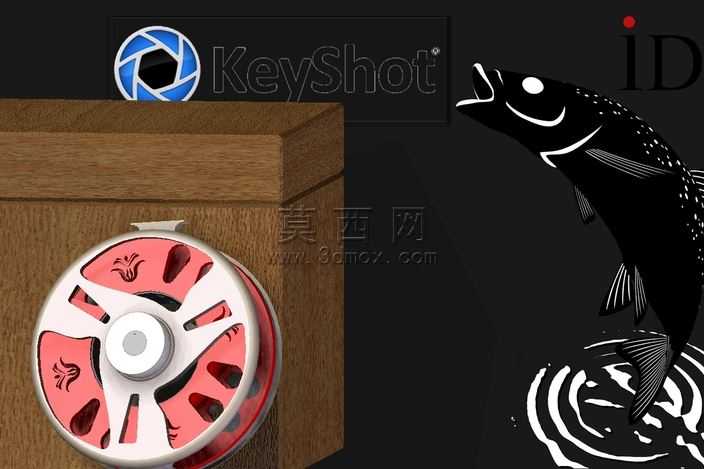

本作品为垂钓场景使用的飞卷渔轮三维建模设计，建模阶段采用参数化特征建模逻辑，先以旋转凸台命令构建轮体核心的主轴基座，确定整体装配的同轴度基准，再通过拉伸切除命令加工出线杯的镂空减重结构，每一处镂空槽的边缘都做了等半径圆角过渡处理，避免应力集中同时提升握持触感。线杯外侧的装饰性纹样采用包覆特征实现，将平面矢量纹样映射到弧形轮面，保证图案在曲面状态下无拉伸变形。摇臂部分单独做子装配体设计，通过同轴心配合与主轴基座连接，预留0.02mm的装配间隙模拟真实转动的旷量，摇臂与轮体衔接处设计了嵌入式的限位卡榫，模拟真实产品的止逆功能结构。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角打亮轮体正面，突出红白色漆面的色彩层次，辅助光源从侧后方打出轮廓光，勾勒轮体边缘的金属质感，底部添加弱补光消除暗部死黑。材质设置上，轮体红色部分采用高光亮面ABS塑料材质，调整反射粗糙度至0.1模拟漆面的光滑反光效果，白色外圈采用磨砂尼龙材质，粗糙度设置为0.4还原工程塑料的哑光触感，中心主轴部分采用抛光不锈钢材质，调高金属反射率模拟金属件的冷冽质感，背景搭配的木质收纳盒采用胡桃木纹理材质，添加轻微的凹凸贴图模拟木材的自然纹理触感。设计思路上围绕轻量化与实用性平衡展开，线杯的镂空结构在保证结构强度的前提下降低整体重量，长时间握持垂钓不易产生疲累感，轮体的大直径设计提升收线效率，适配多种粗细的鱼线使用场景，整体造型兼顾复古美学与实用功能，还原经典卷轴渔轮的使用质感，所有结构特征都参照真实渔具产品的生产工艺设计，可直接用于后续的3D打印验证或者开模生产参考，装配关系完全符合真实产品的组装逻辑，转动部位的配合间隙经过反复调整，模拟真实使用时的顺滑转动效果。
