异形路径螺旋冷却循环管路结构设计

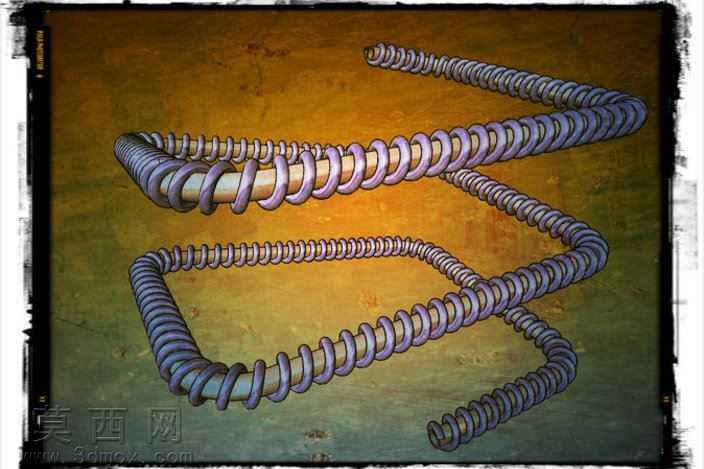

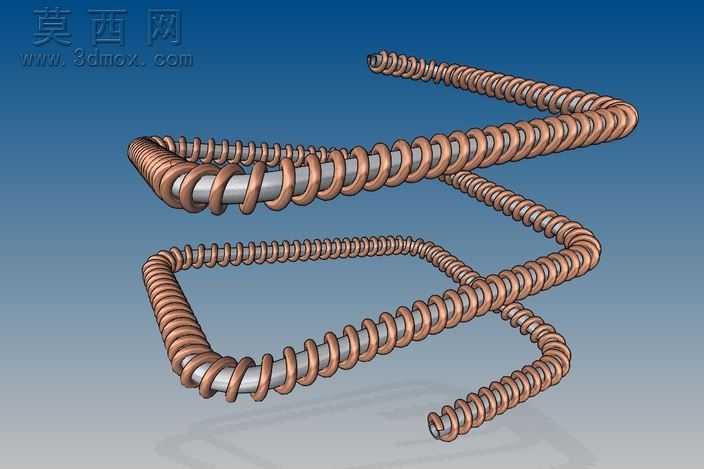

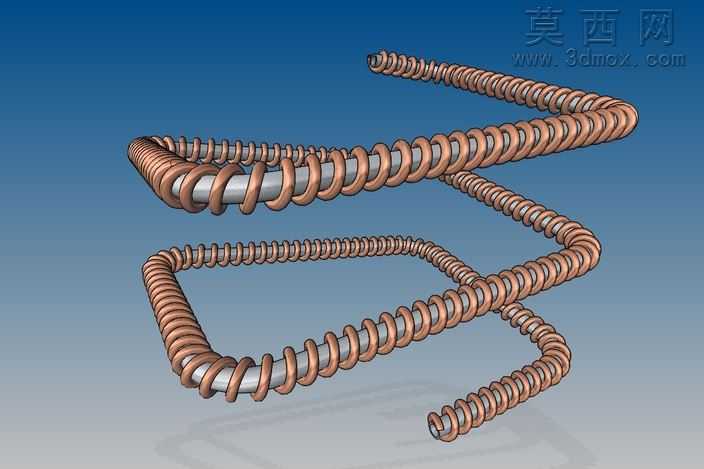

本作品为异形路径螺旋冷却循环管路的三维建模成果，建模过程依托多实体设计逻辑完成整体结构搭建，首先完成中心承载内管的路径绘制，根据预设的多段弯折异形走向，分别绘制直线段、直角弯折段、弧形过渡段的中心轨迹线，确保各段轨迹平滑衔接无断点，为后续螺旋盘管的扫掠成型提供精准的路径基准。在螺旋结构建模阶段，针对每一段不同走向的中心管路，匹配对应轴向的螺旋线参数，调整螺旋升角、螺距、圈径参数保持全管路螺旋结构的参数一致性，避免不同段衔接位置出现螺距突变、圈径错位的问题，通过扫掠命令生成外层螺旋冷却通道，同时完成中心内管与外层螺旋管的布尔运算校验，确保两个实体之间无重叠干涉，保留均匀的间隙空间匹配换热需求。材质渲染阶段，中心承载内管采用哑光银灰色金属材质，模拟不锈钢基材的表面质感，调整粗糙度参数体现金属管材的细微磨砂肌理；外层螺旋盘管采用红铜材质表现，调整金属反射率与色泽参数还原紫铜导热构件的典型外观，背景采用渐变蓝灰色调突出管路主体结构，通过光影调整强化螺旋结构的层叠立体感，清晰展现每一段弯折位置的螺旋走向衔接效果。结构设计上摒弃了传统规则圆柱螺旋的形态，根据实际安装空间的避让需求设计多段弯折的异形走向，包含水平直线段、直角转弯段、斜向延伸段、弧形过渡段多种形态，螺旋盘管全程紧密贴合中心内管外壁，保证冷却介质在螺旋通道内流动时能够与中心管路内的介质实现充分热交换，多段弯折的设计能够适配复杂设备内部的狭窄安装空间，在有限空间内最大化延长冷却介质的流动路径，提升整体换热冷却效率。建模过程中重点验证了多实体环境下不同路径螺旋特征的生成稳定性，解决了弯折位置螺旋线偏移、扫掠特征扭曲的常见问题，确保整体管路结构流畅连贯，既满足冷却循环的功能需求，也适配特殊场景的安装空间约束。
