两轮车用带外压盘多片离合结构设计

　　做两轮车传动系统匹配的时候，多片离合器的选型和结构校核一直是动力传递路径上的核心环节，这套带外压盘的多片离合结构，是针对中小排量两轮车动力接合、切断需求做的具象化结构设计，覆盖干式、湿式两种应用场景的安装适配逻辑。先从实际装车场景说，这类结构常布置在发动机曲轴输出端与变速器输入轴之间的动力衔接位置，日常骑行过程中，骑手操作离合握把拉动拉线或者液压推杆，最终的作用力会传递到外压盘上，通过压盘的轴向位移改变摩擦片组的压紧力，实现动力的平顺接合与彻底分离，起步阶段的半联动控制、换挡过程中的动力切断、停车时的动力脱开，都依赖这套结构的动作精度。

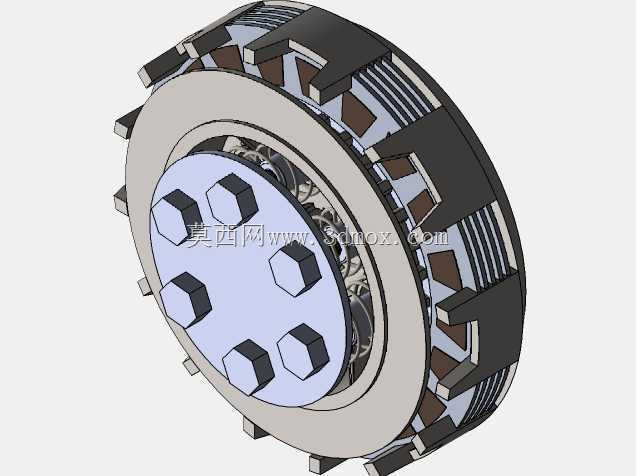

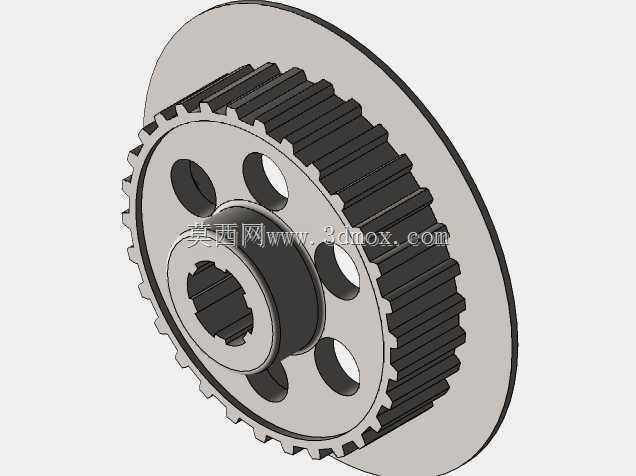

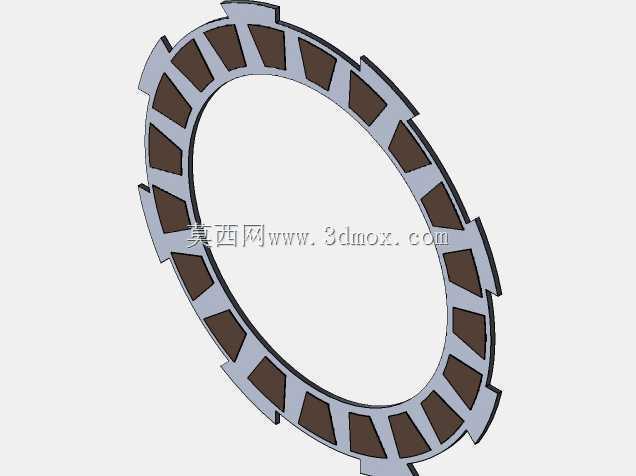

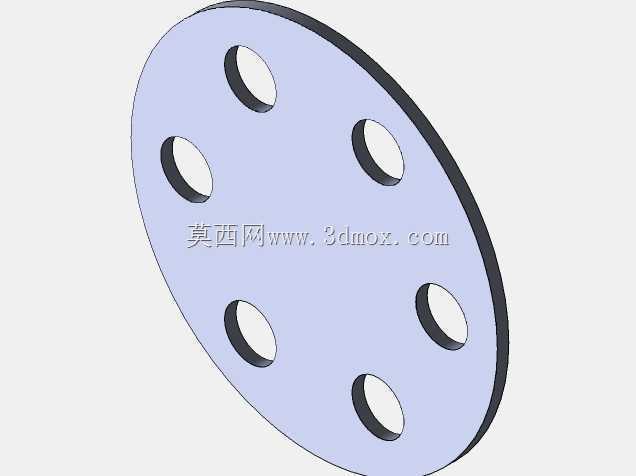

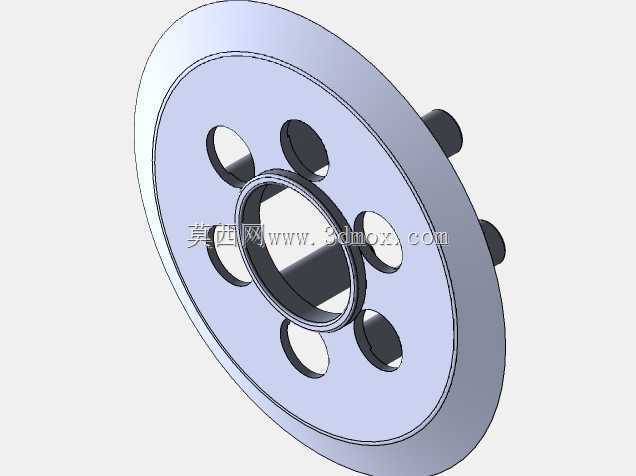

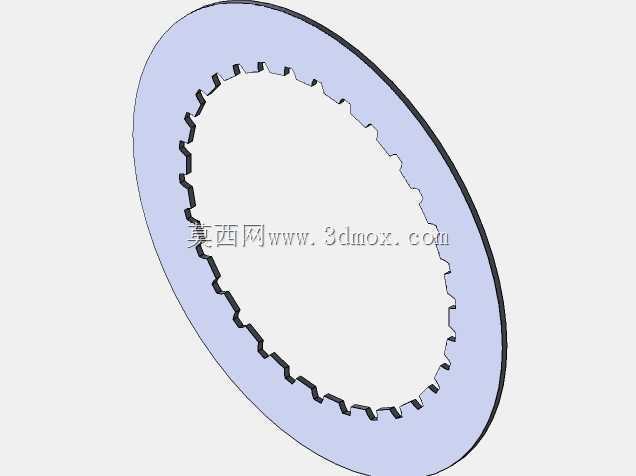

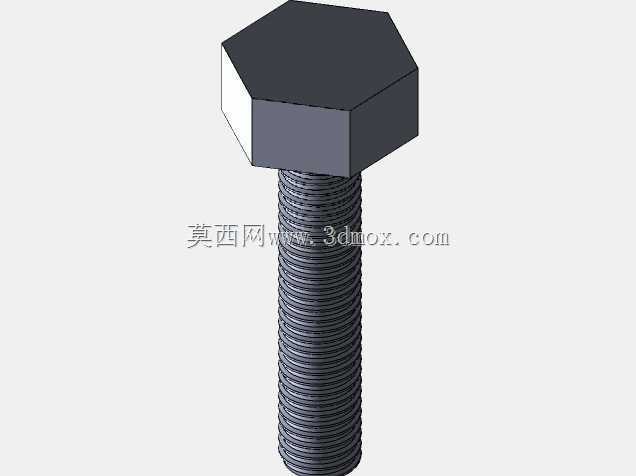

　　从结构功能特性来看，这套多片离合采用外压盘作为施压执行件，摩擦片组沿圆周方向均匀排布，主动片与从动片交替叠装，主动片和离合器外壳的卡槽配合，随动力输入端同步转动，从动片通过内花键和输出轴套连接，将动力传递给下游变速机构。外压盘的施压点沿圆周均匀分布六个受力凸台，对应图中可见的六个六角施压结构，这种多点均匀施压的设计，能避免压盘偏磨，保证摩擦片整个环形接触面的压紧力一致，减少接合过程中的抖动问题。和内压盘带内推杆的结构不同，外压盘结构的施力路径更短，操纵力的传递损失更小，握把的操作手感更轻盈，同时外压盘布置在摩擦片组外侧，散热空间更充足，不管是干式结构靠空气流通散热，还是湿式结构靠润滑油流动带走热量，都能有效降低长时间半联动工况下的摩擦片热衰减风险。

　　设计思路上，首先要匹配动力输出的扭矩上限，摩擦片的有效接触面积、摩擦系数、压紧弹簧的预紧力三者要做匹配计算，保证在发动机最大扭矩输出工况下，摩擦片不会出现打滑烧蚀的问题。外压盘的轴向行程需要严格控制，行程过大会导致离合操纵的自由行程过长，骑手操作手感虚位大，行程过小则会导致离合分离不彻底，换挡出现打齿、车辆带挡蠕行的问题。从安装边界来看，整个离合器的径向最大尺寸要和发动机侧盖的内腔尺寸匹配，避免转动过程中出现运动干涉；轴向安装尺寸要匹配曲轴输出端的花键长度、轴承定位台阶的位置，保证装配后整个离合组件的轴向定位可靠，不会在高速转动过程中出现窜动；外压盘的操纵拉臂或者推杆连接位，要和发动机箱体上的操纵机构安装位同轴度匹配，避免操纵过程中出现卡滞。

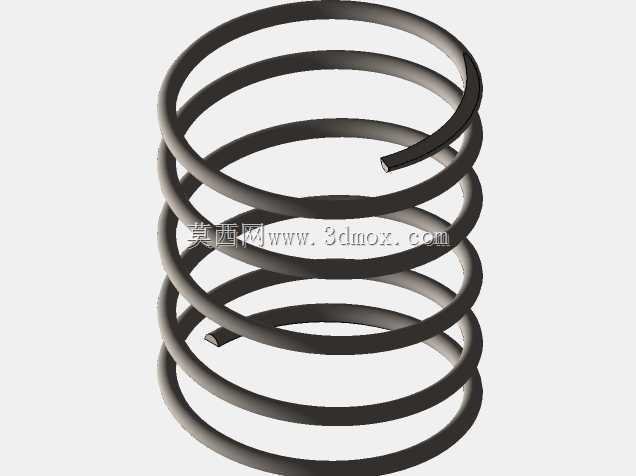

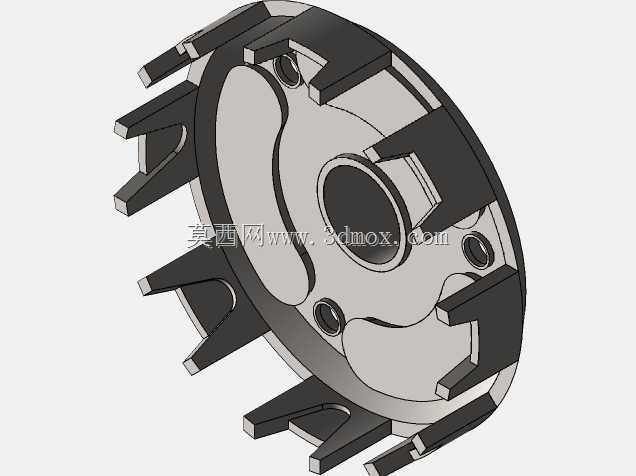

　　实际结构细节上，摩擦片组的叠片数量根据标定的传递扭矩做调整，大扭矩机型可以适当增加摩擦片数量，在不增大径向尺寸的前提下提升扭矩传递能力；压盘的导向结构沿圆周均匀布置多个导向凸爪，卡在离合器外壳的导向槽内，保证压盘做轴向移动的时候不会出现偏斜，施压过程中始终和摩擦片组保持平行；回位弹簧沿圆周均匀布置，在离合操纵力解除后，能快速推动压盘回位，压紧摩擦片组，保证动力接合的响应速度。针对湿式应用场景，外压盘和外壳上会设计对应的油道缺口，保证润滑油能顺利进入摩擦片组之间，带走摩擦产生的热量，同时减少摩擦片的磨损；针对干式应用场景，外壳上会设计通风缺口，配合车辆行驶过程中的迎面气流，给摩擦片组降温，同时避免润滑油进入摩擦腔导致打滑。

　　做三维建模的时候，要重点校核几个运动间隙：一是压盘在最大分离行程位置时，和相邻固定结构之间的轴向间隙，避免出现运动碰撞；二是摩擦片在分离状态下，主动片和从动片之间的间隙要均匀，避免出现局部拖滞的问题；三是整个离合组件做高速转动时的动平衡，沿圆周分布的凸台、弹簧槽、卡槽结构要做对称布置，减少高速转动时的振动，提升轴承的使用寿命。这套结构的设计逻辑完全围绕两轮车的实际使用工况展开，兼顾了操纵手感、扭矩传递能力、散热性能、安装适配性几个核心维度，能覆盖日常通勤、轻度越野等不同使用场景下的离合功能需求。
