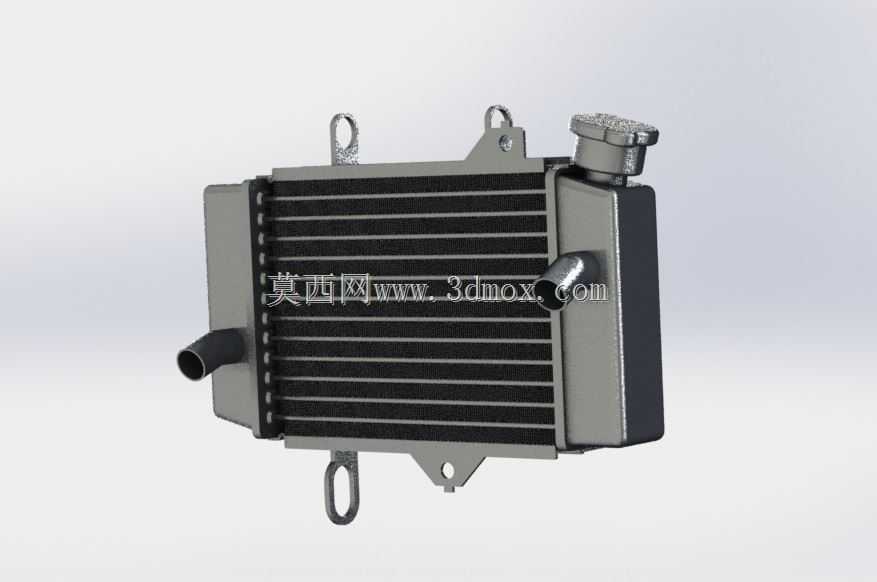

雅马哈MX OLD款摩托车水冷散热器结构

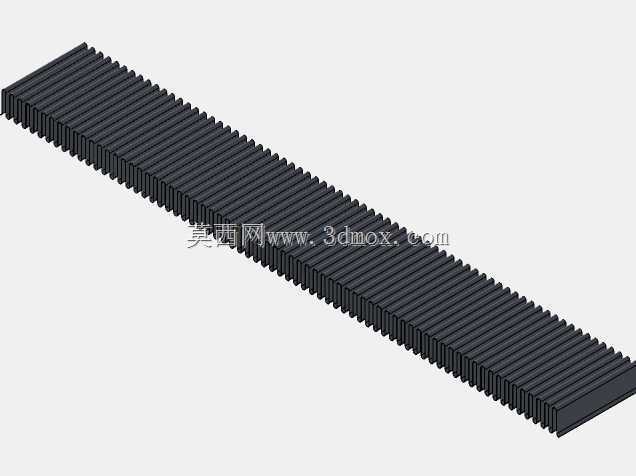

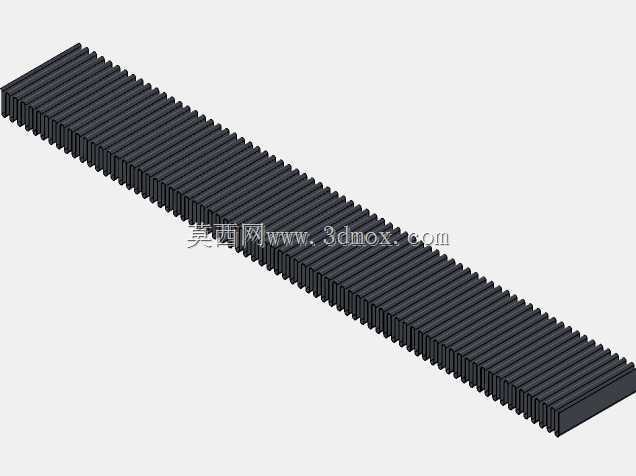

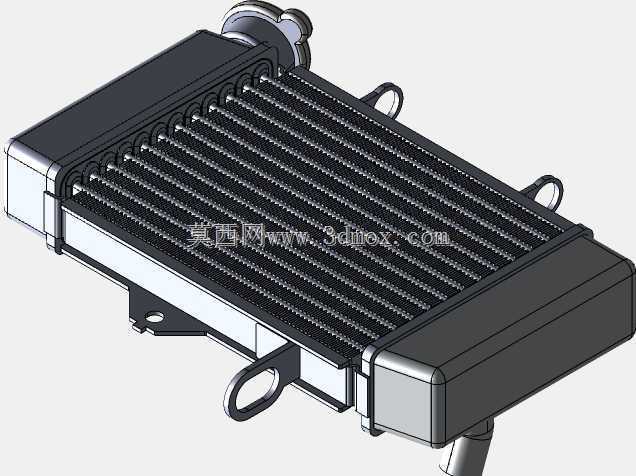

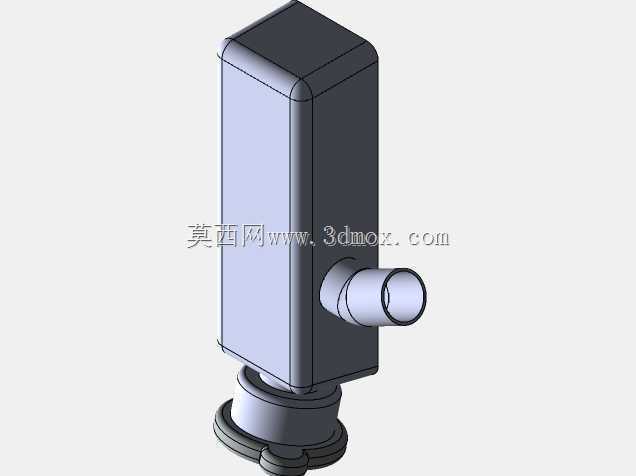

　　这款水冷散热器主要适配东南亚市场投放的雅马哈MX OLD款弯梁摩托车，属于小排量乘用摩托动力冷却系统的核心换热部件，日常工况下承担发动机缸头、缸套循环冷却液的热量导出职责，避免高负荷连续行驶时动力舱出现热衰，保障点火正时、活塞环密封精度处于合理工作区间。从结构设计逻辑来看，整体采用管带式芯体布局，散热带冲制有规律的百叶窗切口，能在车辆行进时切割迎面气流，破坏空气边界层提升换热效率，芯体两侧的水室采用PA66加玻纤材质注塑成型，兼顾抗振性与耐冷却液腐蚀性能，上水室集成了带压力阀的加水口盖，可将冷却系统内部压力维持在1.1bar左右，提升冷却液沸点减少高速工况下的开锅概率。

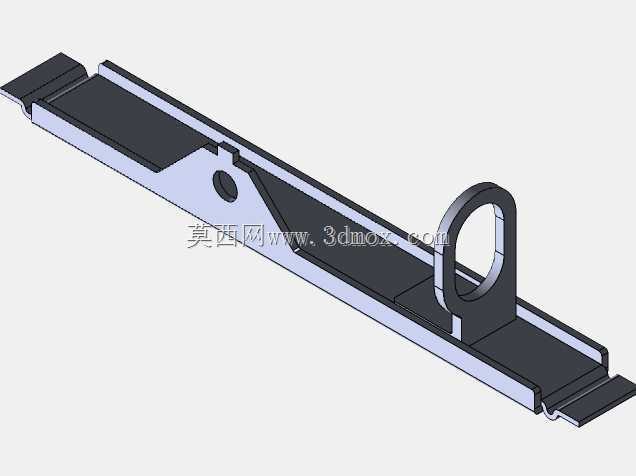

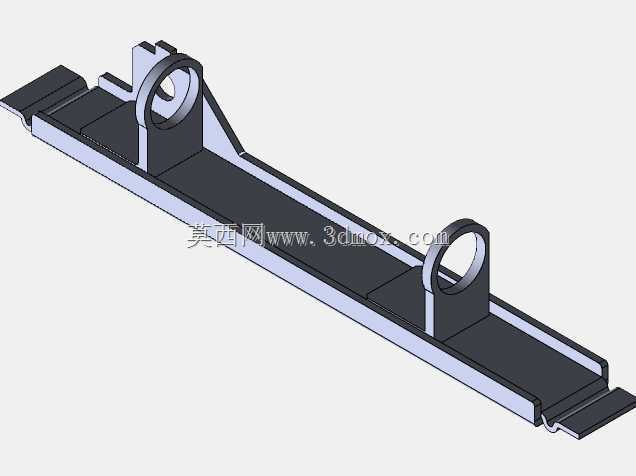

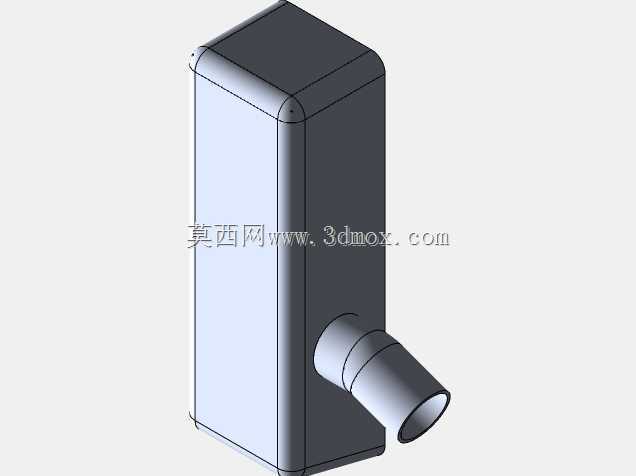

　　安装边界方面，芯体正面投影尺寸适配该款摩托车架前部的预留安装位，上下共设置三处带橡胶减震衬套的安装吊耳，吊耳的孔位中心距完全匹配车架焊接支架的安装点，装配时可通过橡胶衬套过滤路面传递的振动，避免芯体长期受交变应力出现焊缝开裂、散热管泄漏问题。侧置的进出水管采用错位布置，进水口对接发动机缸头出水端，出水口对接水泵进水侧，管路走向避开了前减震转向行程的干涉区域，满打方向时不会出现管路弯折、拉扯的情况。

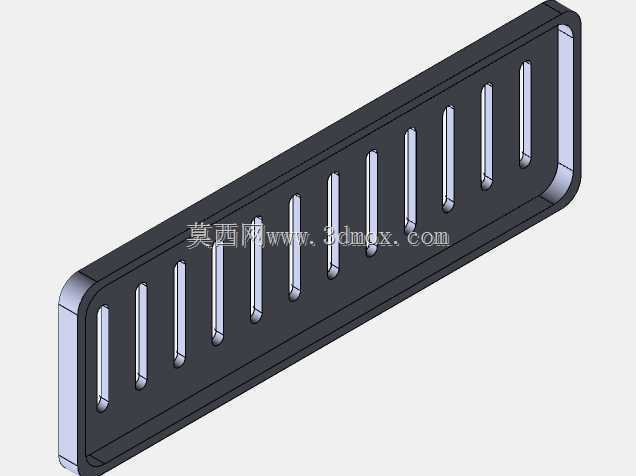

　　在实际使用场景中，这类小排量摩托常被用于东南亚地区的日常通勤、短途载物，夏季高温环境下长时间低速爬坡时，散热器的迎风面积与芯体厚度经过匹配计算，可将冷却液温度稳定在85-95摄氏度的最优工作区间，既不会因温度过高导致机油粘度下降加剧发动机磨损，也不会因温度过低使燃油雾化不充分增加油耗。设计阶段还考虑了泥泞路况的使用需求，散热片的片距设置为1.8mm，既能保证足够的换热面积，也能减少泥沙、飞虫堵塞芯体的概率，日常维护时只需用低压水枪从迎风面反向冲洗即可清理堵塞杂物。水室与芯体的连接采用机械轧边密封工艺，密封胶圈选用耐温三元乙丙材质，可承受-40到120摄氏度的温度交变，长期使用不会出现胶圈老化渗漏问题。

　　侧边预留的温度传感器安装位可对接原车水温感应塞，实时将冷却液温度信号传递给仪表，提醒驾驶员关注冷却系统工作状态。整体结构没有冗余设计，所有安装点、接口位置完全对应原车装配要求，替换安装时无需改动车架或管路，可直接适配原车的冷却循环回路，散热性能与原厂部件保持一致，能够满足日常通勤、轻度非铺装路面行驶的冷却需求。
