桌面级三自由度串联机械臂结构设计

项目分类:工业机器人 发布时间:2025-01-05 ID:881799
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计
  • 桌面级三自由度串联机械臂结构设计

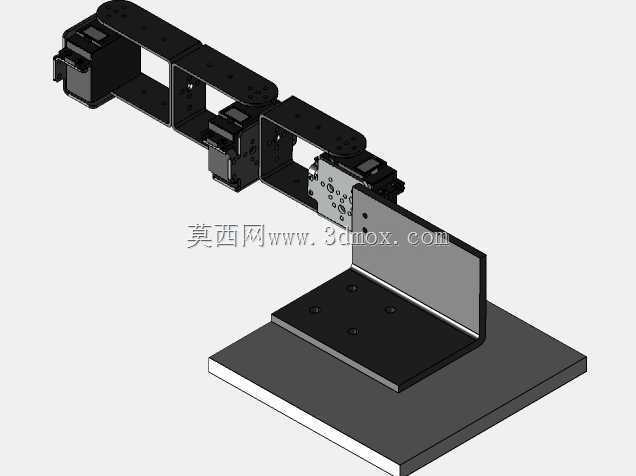

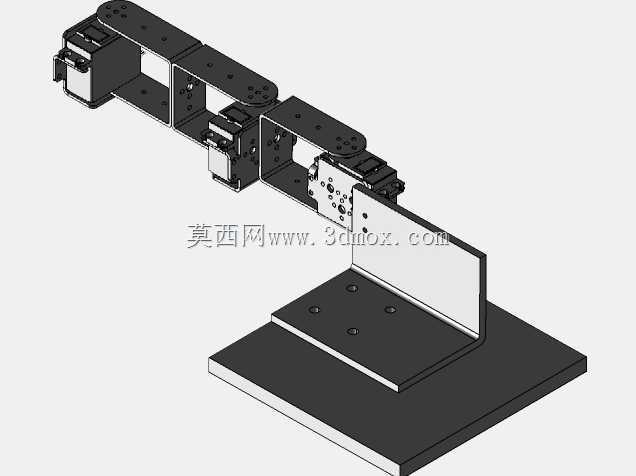

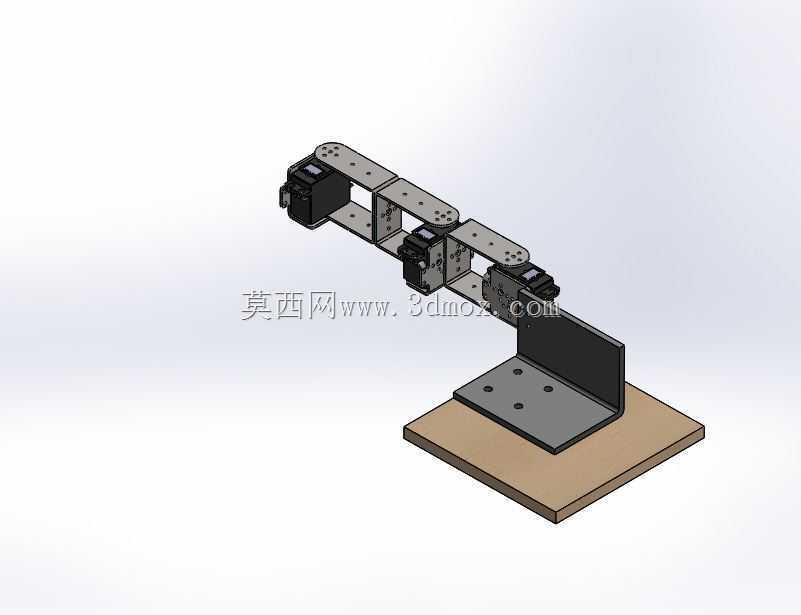

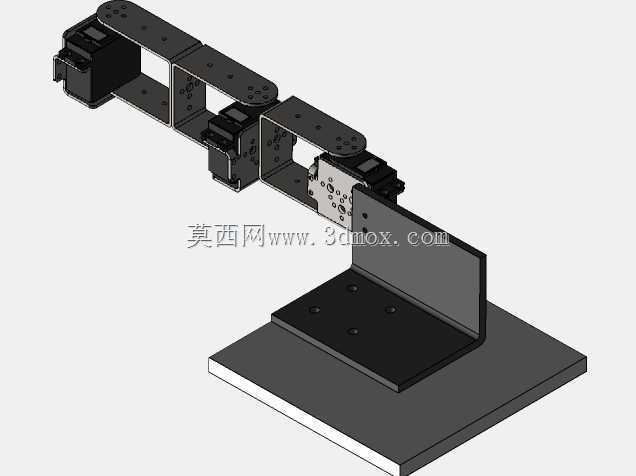

  这款三自由度串联机械臂的结构设计,核心面向小型桌面作业场景的轻载搬运、点位操作需求,常见于教学实验台搭建、小型工件分拣工位、精密装配辅助工序以及创客空间的自动化演示场景,区别于重载工业机械臂的厚重结构,整体设计偏向轻量化、易装配的方向,适配小空间内的有限作业半径需求。从结构设计思路来看,整个臂体采用无额外紧固件的拼接式结构设计,臂段之间的连接依托结构本身的卡扣与定位特征实现装配,全程不需要额外配置螺母、螺栓等标准紧固件,既减少了装配环节的零件清点、扭矩校核步骤,也降低了长期运行过程中紧固件松动带来的关节精度偏差问题,对于小批量试制、教学场景下的快速拆装调试十分友好。

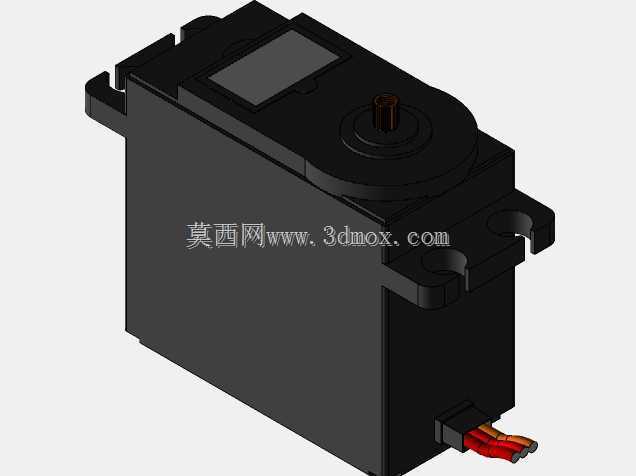

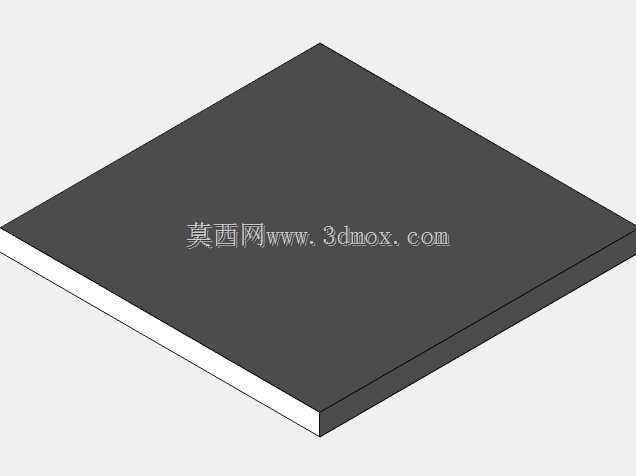

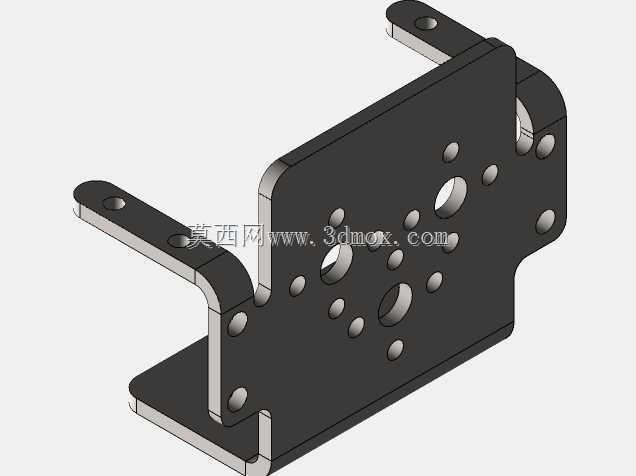

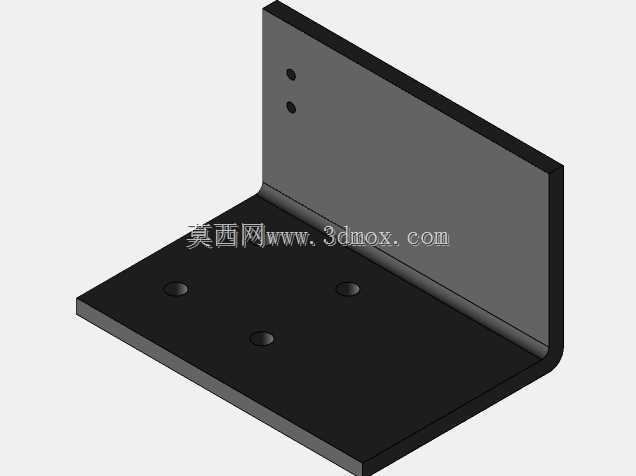

  三个旋转关节沿臂体串联排布,从底座到末端执行器安装位依次布置驱动单元,每个关节的驱动模块直接嵌入对应臂段的预留安装腔体内,走线沿臂段内部的空腔排布,避免外部走线在关节回转过程中出现拉扯、磨损问题,同时也让整体外观更整洁,减少运行过程中线缆与周边设备的干涉风险。底座部分采用方形安装基板设计,基板上预留四个对称分布的安装孔位,可直接通过压块或者螺栓固定在桌面、铝型材工作台架或者实验平台上,安装边界清晰,不需要额外定制复杂的转接法兰,底座的支撑立板与安装基板采用垂直定位结构,保证第一关节回转轴线与安装基准面的垂直度,从安装基础层面减少末端位置的累计误差。

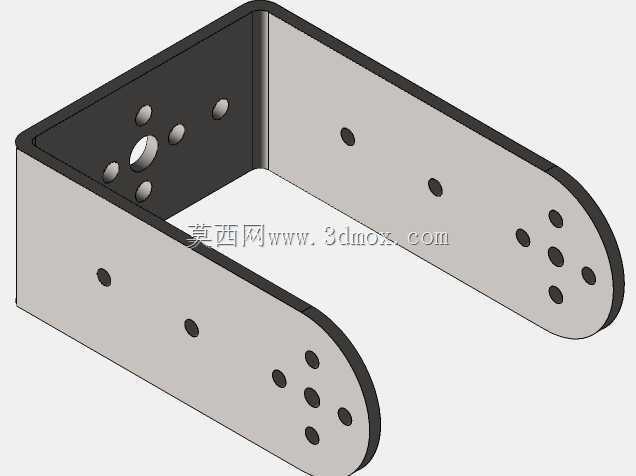

  臂段部分采用平板式镂空结构,在保证结构刚性的前提下尽可能降低臂体自身重量,减少关节驱动的负载余量要求,每个臂段的长度经过匹配计算,保证在全伸展状态下末端的负载能力不会出现大幅衰减,同时关节处的限位结构集成在臂段连接位置,不需要额外加装外置限位块,就能限制每个关节的极限回转角度,避免运行过程中出现关节过转、线缆扯断的问题。末端执行器的安装位采用标准化接口设计,可适配小型夹爪、吸盘、点胶头等多种轻载执行元件,不需要对臂体结构做二次加工就能完成末端工具的更换,适配不同的作业任务需求。

  从实际使用的角度来看,这类小型机械臂的作业半径覆盖桌面范围内0.3米左右的操作区域,重复定位精度可满足小型电子元件分拣、教学演示、样品搬运等场景的要求,由于整体结构没有冗余的复杂零件,后期维护时只需要检查关节驱动模块的固定状态以及臂段连接位置的磨损情况即可,维护成本远低于大型工业机械臂。在结构建模过程中,每个臂段的连接定位面都做了公差匹配设计,装配时相邻臂段的定位面可以完全贴合,不会出现装配间隙导致的臂段晃动问题,关节驱动模块的安装腔尺寸与驱动单元的外形尺寸做了适配,驱动单元装入后不需要额外打胶或者加装紧固件就能实现轴向与径向的定位,进一步简化了装配流程。底座安装基板的厚度经过刚性校核,在臂体全伸展、末端带额定负载的情况下,基板的变形量控制在极小范围内,不会因为底座变形导致末端位置出现明显偏差,安装孔的位置尺寸按照通用工作台的安装孔距设计,可直接兼容多数现有实验台、小型工作台的安装点位,不需要重新打孔适配。整体结构没有复杂的曲面特征,所有结构件都可以采用板材切割、3D打印等低成本加工方式制作,适合小批量制作或者个人DIY场景使用,臂体表面没有多余的凸起结构,运行过程中不会勾挂周边的管线或者工件,作业安全性更有保障。
