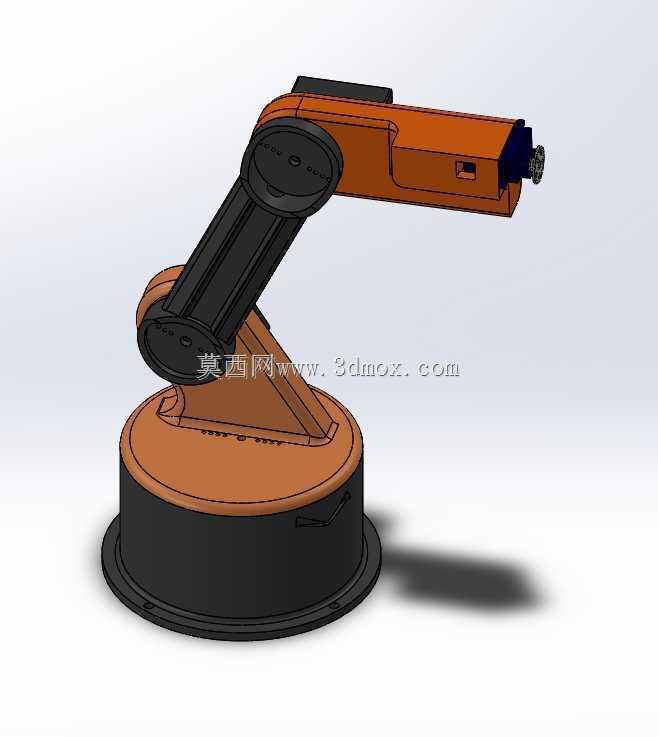

搭载MG995舵机的四关节机械臂结构

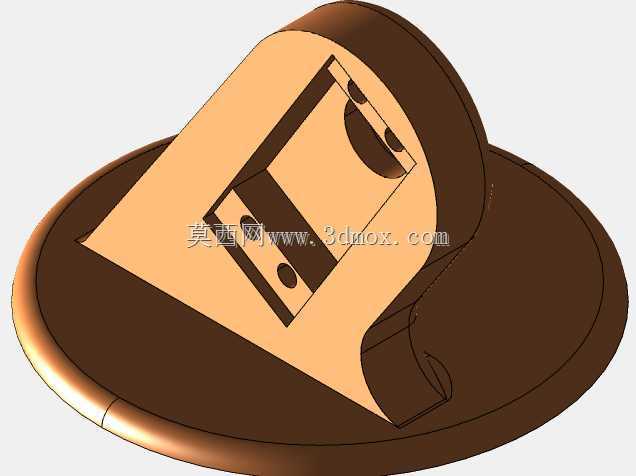

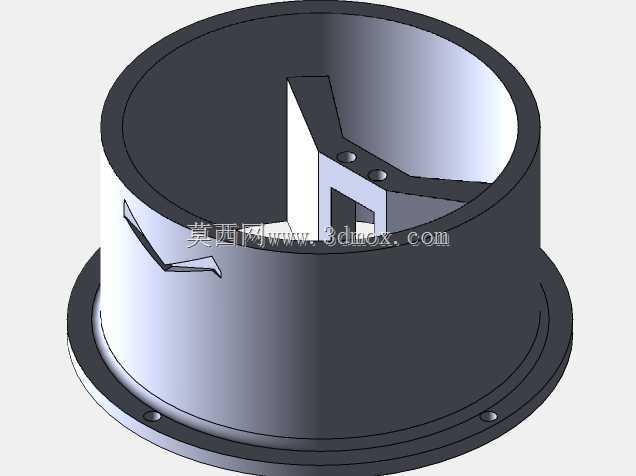

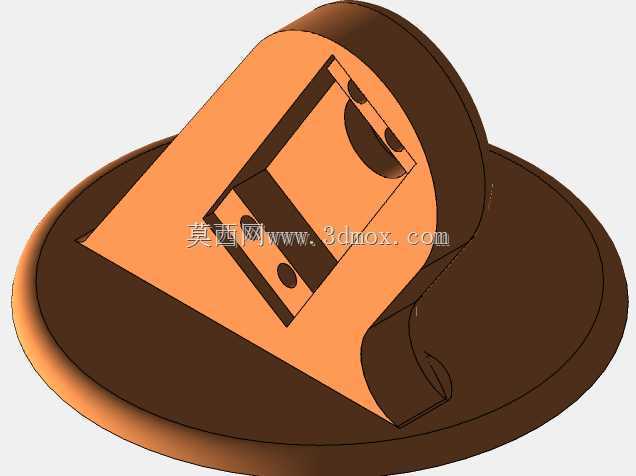

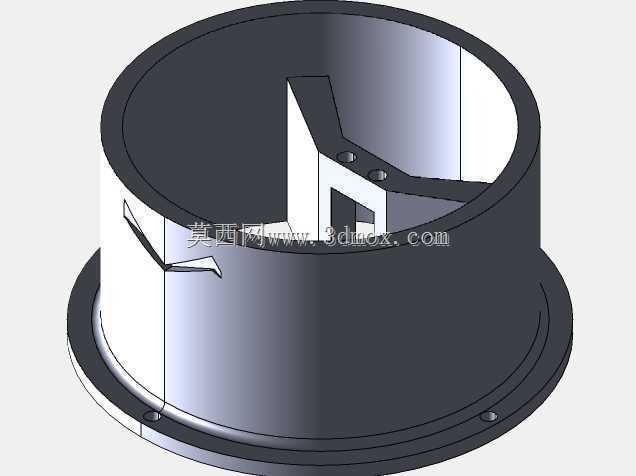

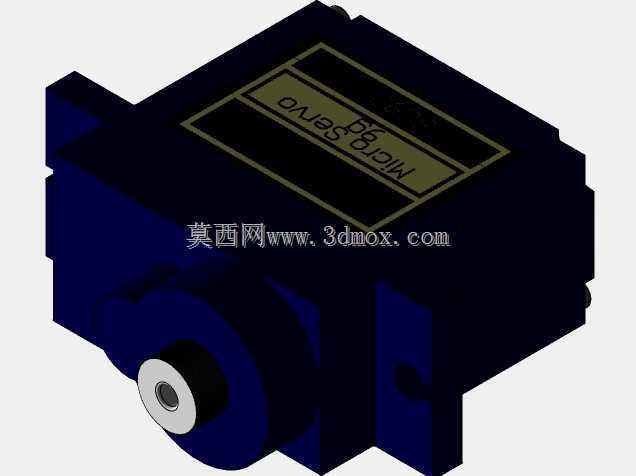

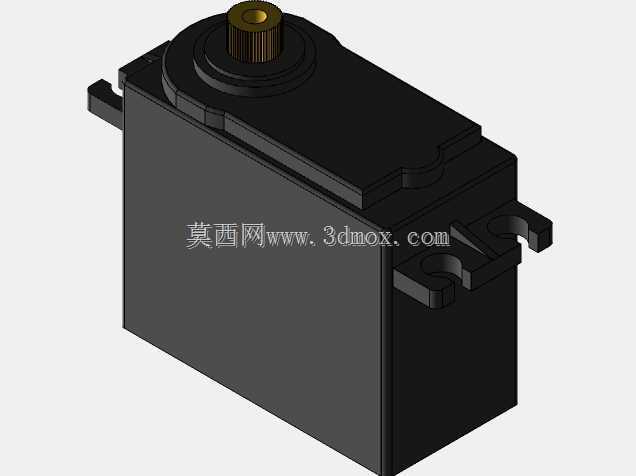

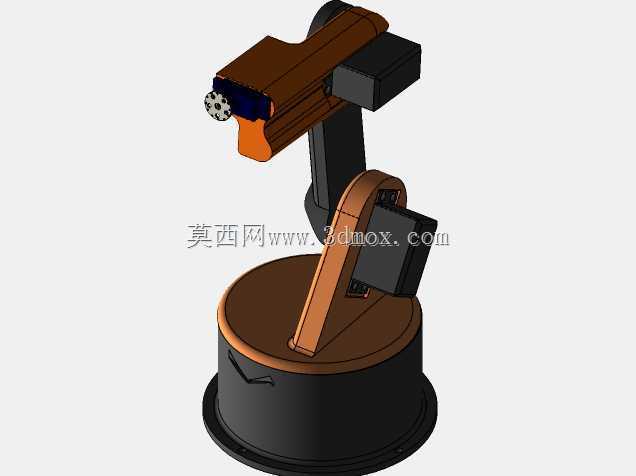

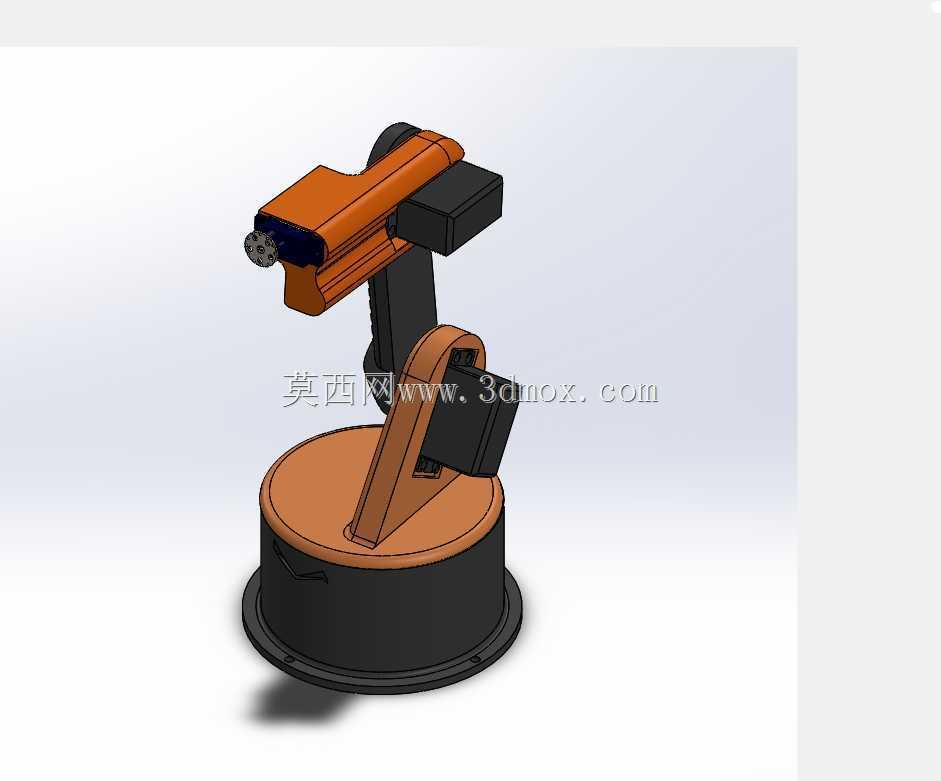

　　这款四关节机械臂采用MG995舵机作为各关节的执行元件，整体采用底座回转、大臂俯仰、小臂俯仰、腕部回转的四自由度布局，未集成末端夹爪结构，预留了标准化的末端安装接口，可根据实际作业需求快速适配夹爪、吸盘、焊枪头等不同执行末端，适配教学实验、小型物料分拣、桌面级自动化作业、创客项目开发等多类场景。从结构设计逻辑来看，底座采用圆盘式安装结构，底部预留了均匀分布的安装孔位，可直接通过螺栓固定在工作台面、铝型材机架或者移动小车上，底座内部集成第一关节的舵机安装腔，舵机输出轴直接连接大臂支撑座，省去了额外的传动齿轮组，既降低了装配复杂度，也减少了传动间隙带来的定位误差，底座的外径尺寸适配常规桌面设备的安装边界，不会占用过多作业空间，同时足够的配重底座可以保证大臂伸展到最大行程时整机不会出现倾覆问题。

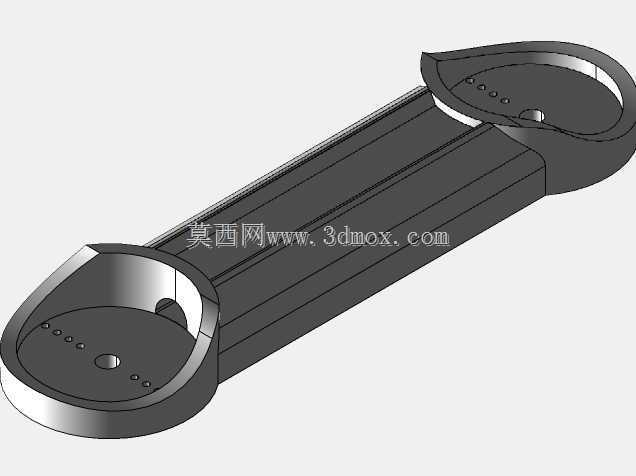

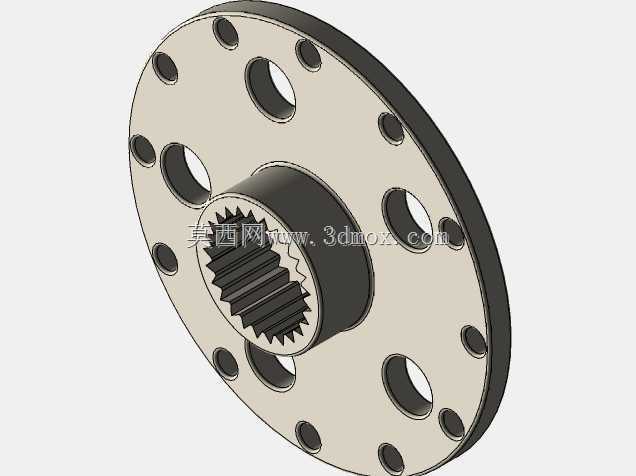

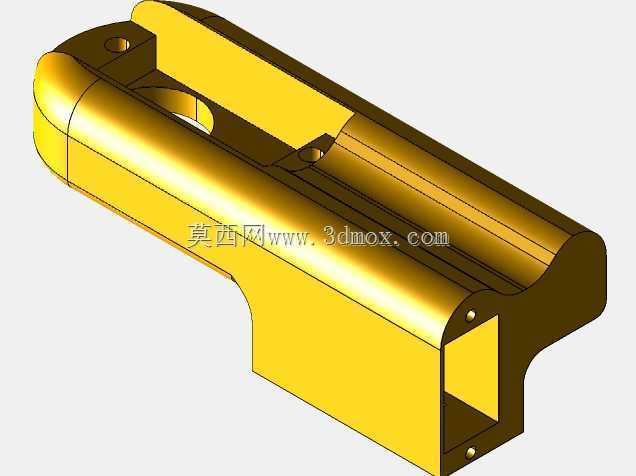

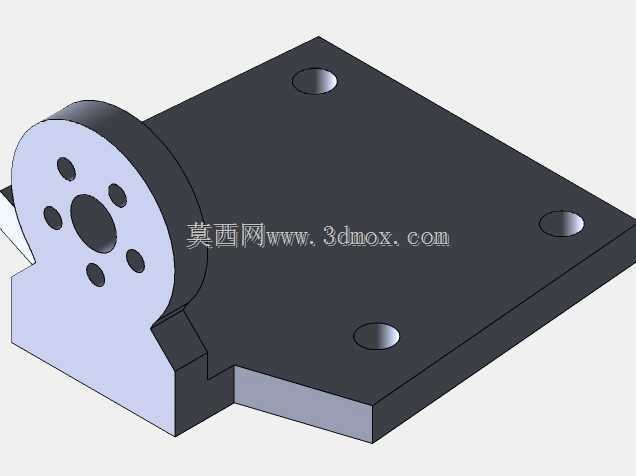

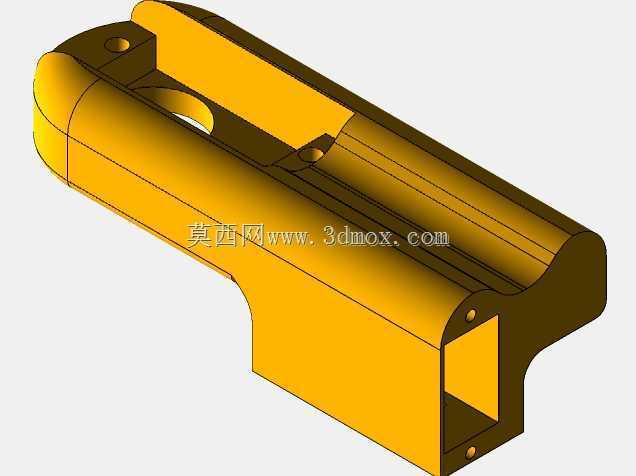

　　大臂与小臂的结构件采用弯折式钣金与注塑件结合的设计思路，在保证结构强度的前提下尽可能降低臂身自重，减少舵机的负载扭矩消耗，臂身的走线槽采用内嵌式设计，所有舵机的连接线都可以沿着臂身内部的空腔排布，避免机械臂运动过程中管线与外部结构发生剐蹭缠绕，提升长期运行的可靠性。各关节的连接部位都设计了限位凸台，既可以通过机械硬限位限制关节的运动范围，避免舵机超行程转动造成堵转损坏，也能在装配过程中快速定位关节的初始零位，降低调试阶段的校准难度。腕部关节的输出端面采用标准的十字舵盘接口，和市面上绝大多数小型机器人末端执行器的安装尺寸兼容，使用者不需要额外设计转接件就可以快速完成末端工具的换装。

　　从实际应用角度出发，这类小型舵机机械臂常被用于职业院校的机电一体化教学场景，学生可以基于该结构完成运动学正逆解演算、舵机控制编程、轨迹规划实验等实操训练，也可以被集成到小型自动化生产线的上料工位，完成重量在500g以内的小型零件的转运、排序作业，部分创客群体也会基于该结构改造出桌面级的3D打印辅助取件机构、摄像头云台巡检装置。在安装边界方面，机械臂完全收拢时的整体高度低于常规桌面置物架的层间高度，水平伸展时的最大作业半径覆盖以底座中心为圆心的圆形区域，作业范围内无结构干涉，各关节的运动角度经过优化，在常规取放料作业的常用姿态下，舵机的受力都处于额定扭矩区间内，不会出现长时间过载的情况。

　　结构设计过程中针对舵机的安装位做了快拆设计，每个舵机都可以通过两颗固定螺栓完成拆装，后期维护更换舵机时不需要将整臂完全拆解，降低了运维的时间成本，臂身的连接销轴都采用卡簧固定的方式，既保证了转动副的间隙控制在合理范围内，也方便后期调整关节阻尼。不同于工业级六轴机械臂的复杂结构，这款舵机机械臂的结构件数量少，加工精度要求适配常规的3D打印、激光切割加工工艺，个人开发者也可以很方便地完成零件加工与整机组装，所有关节的转动副都预留了润滑脂加注间隙，长期运行时可以定期加注润滑脂降低转动磨损，延长结构使用寿命。
