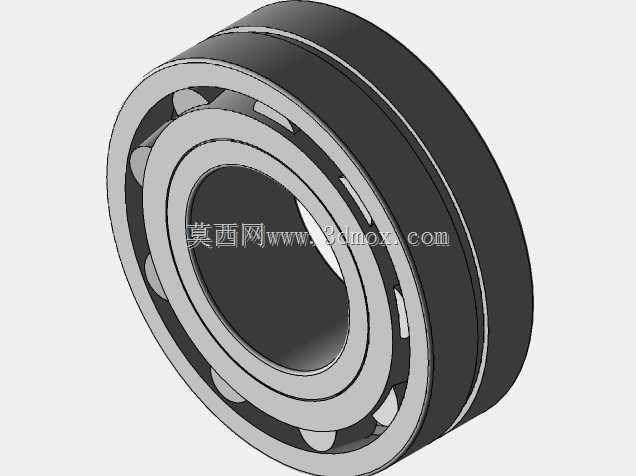

紧凑型调心滚子轴承三维结构设计

　　在冶金输送辊道、矿山破碎设备主轴、造纸机烘干部位这类存在安装同轴度误差、轴系受载后挠曲变形的工况中，调心滚子轴承是解决轴系偏斜补偿问题的核心支承部件，不同于深沟球轴承仅能承受极小角度的不对中，这类双列滚子结构可在内外圈存在一定角度偏斜的工况下保持稳定的滚动接触状态，避免局部应力集中导致的早期点蚀失效。从结构设计逻辑来看，这款紧凑型调心滚子轴承采用对称球面滚子排布设计，两列滚子共用内圈的双滚道与外圈的球面滚道，滚子的球面曲率中心与轴承中心重合，这一几何关系是实现调心功能的核心：当轴系出现挠曲或安装不对中时，滚子可沿外圈球面滚道自适应调整接触位置，保证滚动体与滚道的接触应力始终均匀分布，不会出现边缘载荷挤压滚道的问题。

　　不同于传统宽系列调心滚子轴承，这款紧凑结构在保证额定动载荷满足同内径规格使用要求的前提下，压缩了轴承的轴向宽度尺寸，适配安装空间受限的紧凑型传动单元，比如中小型减速机的高速输入端、纺织机械的导辊支承位，这类场景往往没有足够的轴向空间布置标准宽系列轴承，紧凑化的结构设计可在不降低支承能力的前提下缩小设备整体体积。从安装边界来看，这类轴承的内圈与轴采用过盈配合，安装时需注意内圈的轴向定位，通常采用轴肩与锁紧螺母配合的方式固定，轴肩的圆角半径必须小于轴承内圈的倒角尺寸，避免安装时轴承端面无法与轴肩贴合导致定位失效；外圈与轴承座孔的配合多采用过渡配合，因为调心功能需要外圈能够在座孔内有微小的转动调整空间，若采用过盈量过大的配合会限制外圈的自适应偏转，直接丧失调心能力。

　　在功能特性层面，这款轴承的滚子采用对数曲线修形设计，滚子母线并非完全的直线，而是根据接触应力分布做了微量的凸度修正，即使在存在一定角度偏斜的工况下，滚子与滚道的接触应力也能保持均匀分布，避免滚子端部出现应力峰值，这一设计直接提升了轴承在偏载工况下的疲劳寿命，相比无修形的滚子结构，额定寿命可提升30%以上。保持架采用冲压钢保持架结构，兜孔的间隙设计经过优化，既可以保证滚子在兜孔内有足够的活动空间实现调心偏转，又能限制滚子的轴向窜动量，避免高速运转时滚子出现歪斜导致的运转噪声增大、温升过高问题。

　　在实际选型应用中，这类轴承可同时承受径向载荷与双向轴向载荷，径向承载能力远高于同尺寸的调心球轴承，适合承受冲击载荷的重载工况，比如振动筛的主轴支承，这类场景下轴系不仅存在较大的径向冲击载荷，还会因为筛体的振动产生持续的轴系挠曲，普通球轴承会在短时间内出现滚道剥落，而调心滚子轴承的球面滚子结构可自适应轴系的动态偏斜，同时大接触面积的滚子可承受更高的冲击载荷。设计建模过程中，需要重点保证滚道的球面曲率精度，滚子的球面轮廓与内外圈滚道的曲率必须严格匹配，若曲率偏差超过公差范围，会导致滚子与滚道出现点接触而非面接触，大幅降低承载能力；同时两列滚子的等分精度也需要严格控制，若滚子周向排布不均，会导致运转时载荷在不同滚子间分配不均，出现局部载荷过大的问题。另外，轴承的密封结构如果是开式设计，使用时需要配套外置的密封装置，避免粉尘、金属碎屑进入滚道内部，磨粒磨损是这类轴承在矿山、冶金场景下早期失效的主要原因，建模时也需要预留密封件的安装空间，保证用户在做整机装配时可直接搭配标准密封件使用。从装配工艺角度，这类轴承安装时通常采用热装工艺，将内圈加热后套装到轴上，避免敲击安装导致滚子、滚道出现磕碰伤，建模时内圈的倒角尺寸也做了优化，方便热装时的导向对位，减少安装过程中的卡滞问题。
