带曲柄驱动的槽轮间歇传动机构

　　这套间歇传动结构核心采用外啮合槽轮配合曲柄销的经典传动形式，在轻工包装、多工位转台送料、印刷设备分度进给、自动化装配线工位切换场景中应用十分广泛，核心作用是将曲柄端输入的连续匀速回转运动，转化为槽轮端的单向间歇步进输出，每完成一次曲柄回转，槽轮对应转过固定分度角度，实现工位间的精准停顿与转位动作，相比棘轮间歇传动，槽轮传动的运行冲击更小，分度定位精度更稳定，适合中低速、分度频次固定的自动化工位布局。

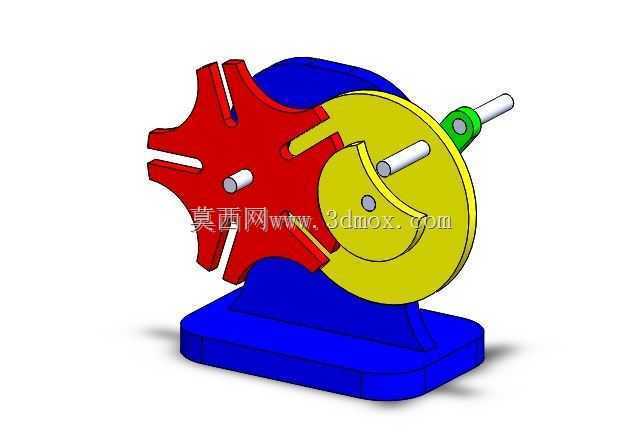

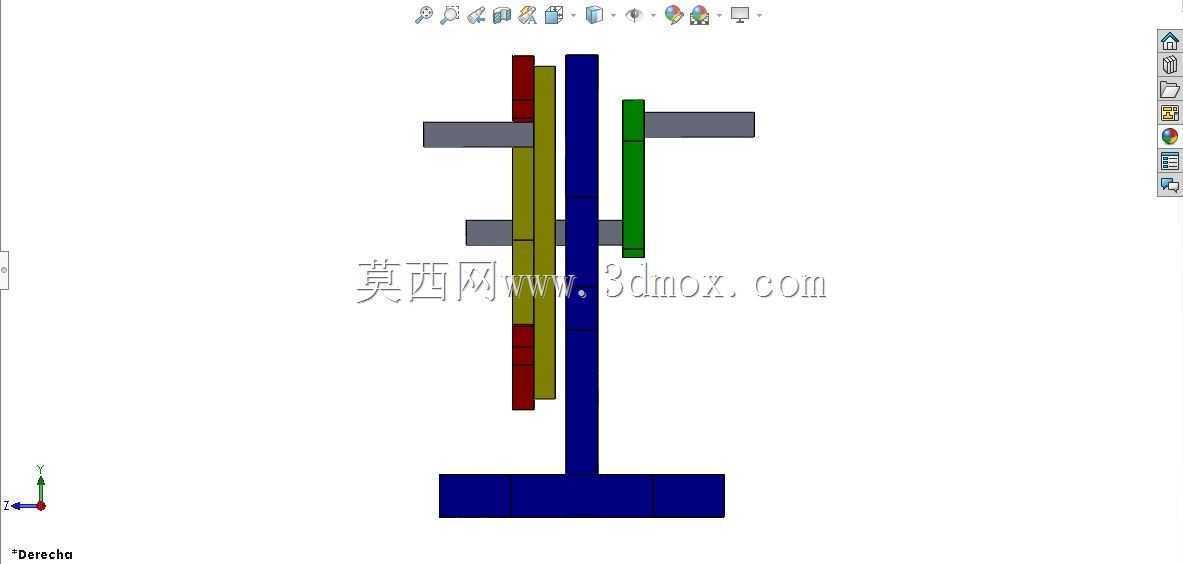

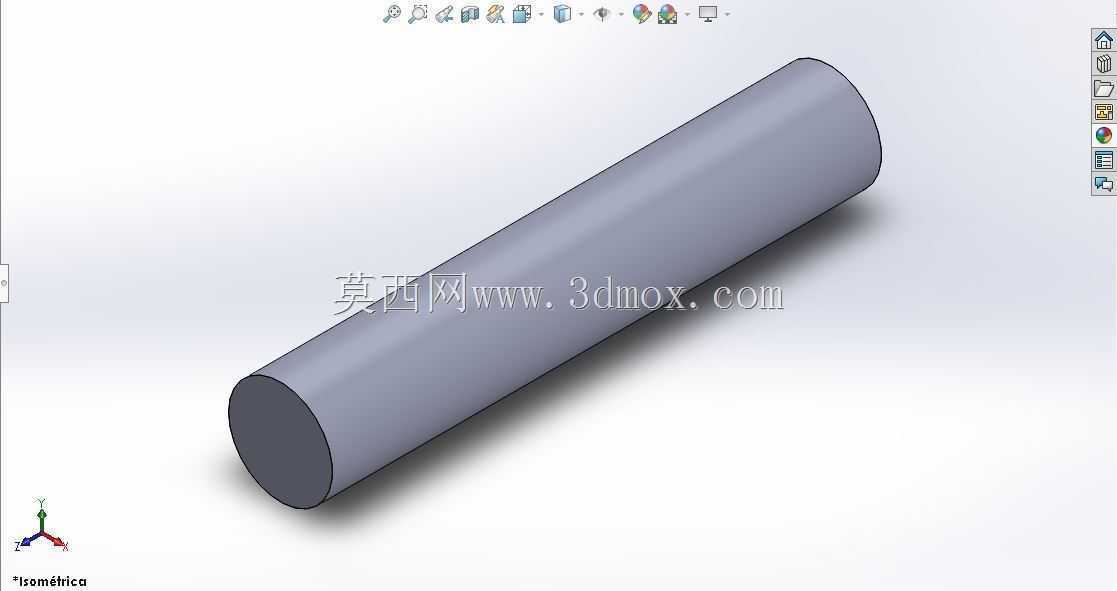

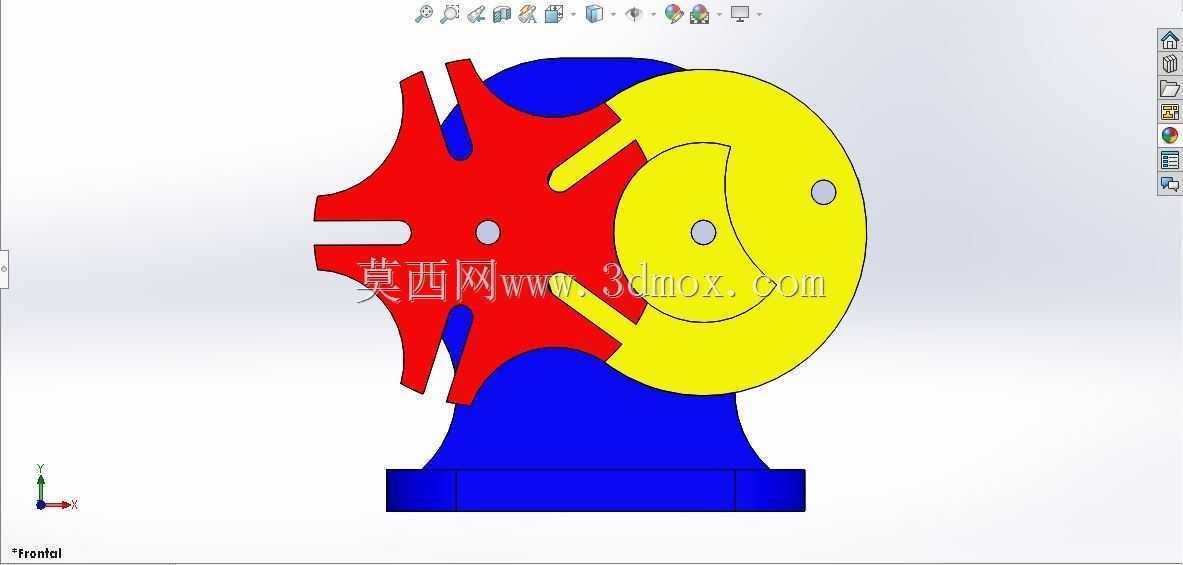

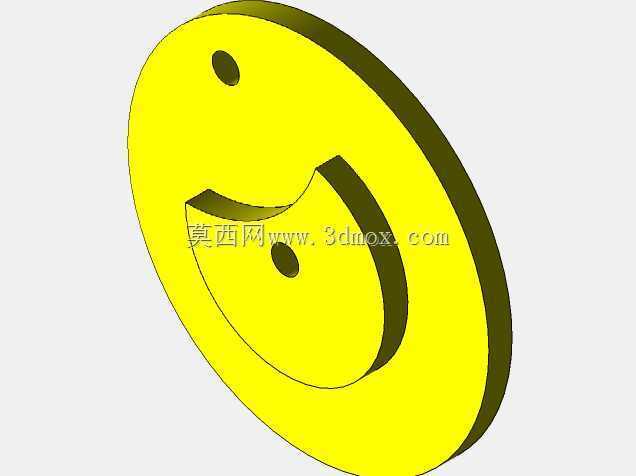

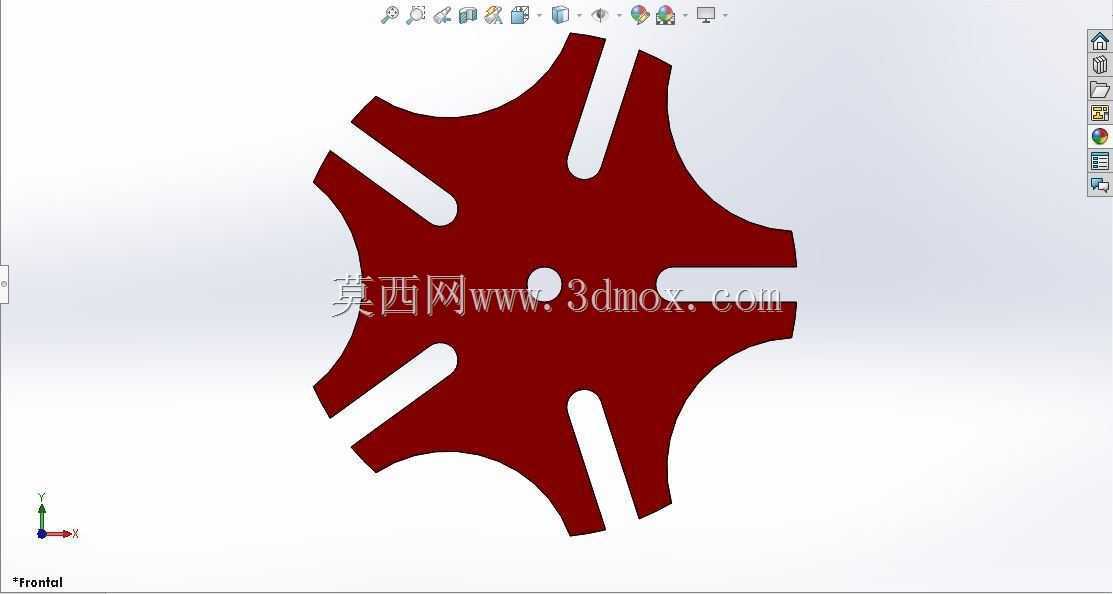

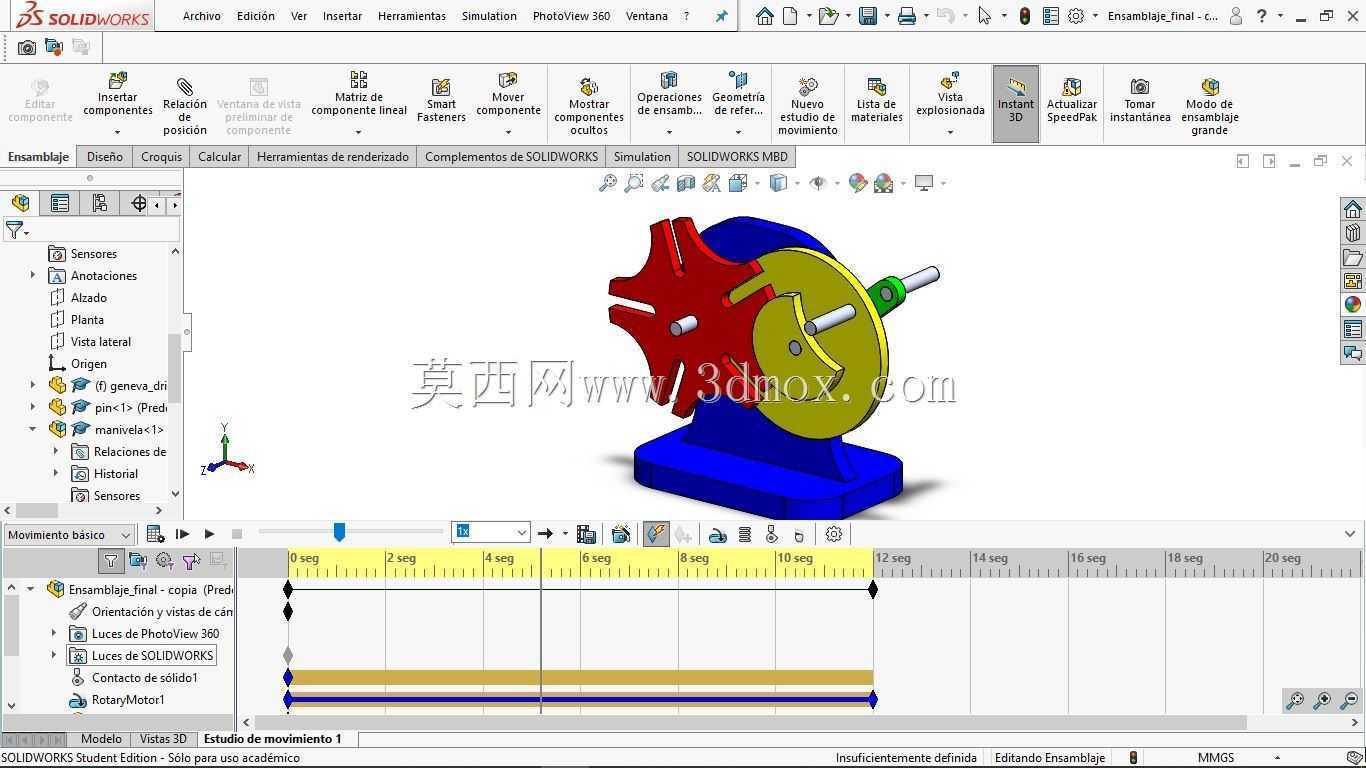

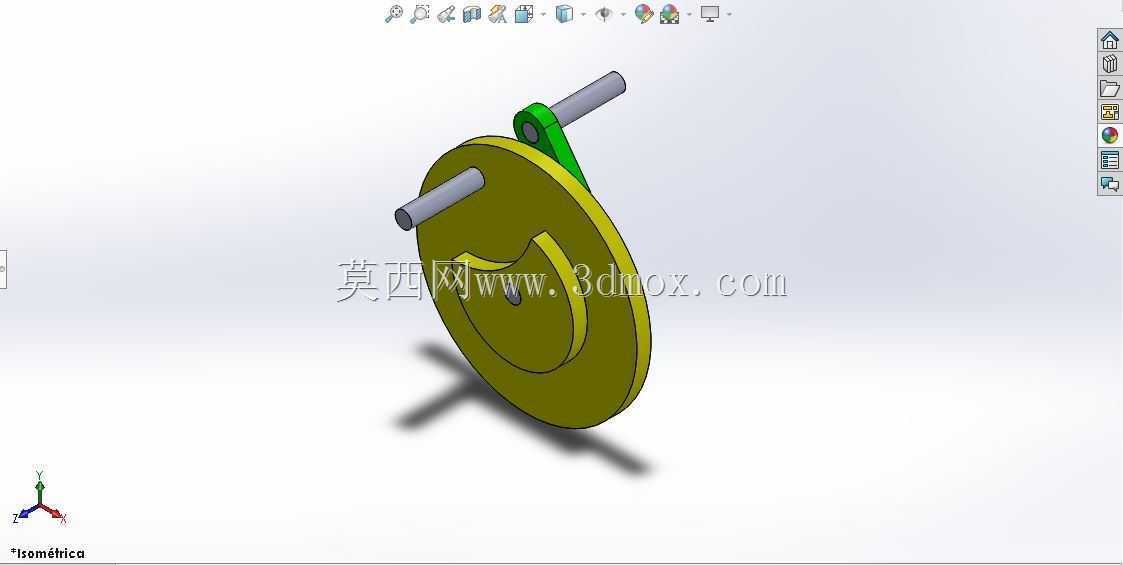

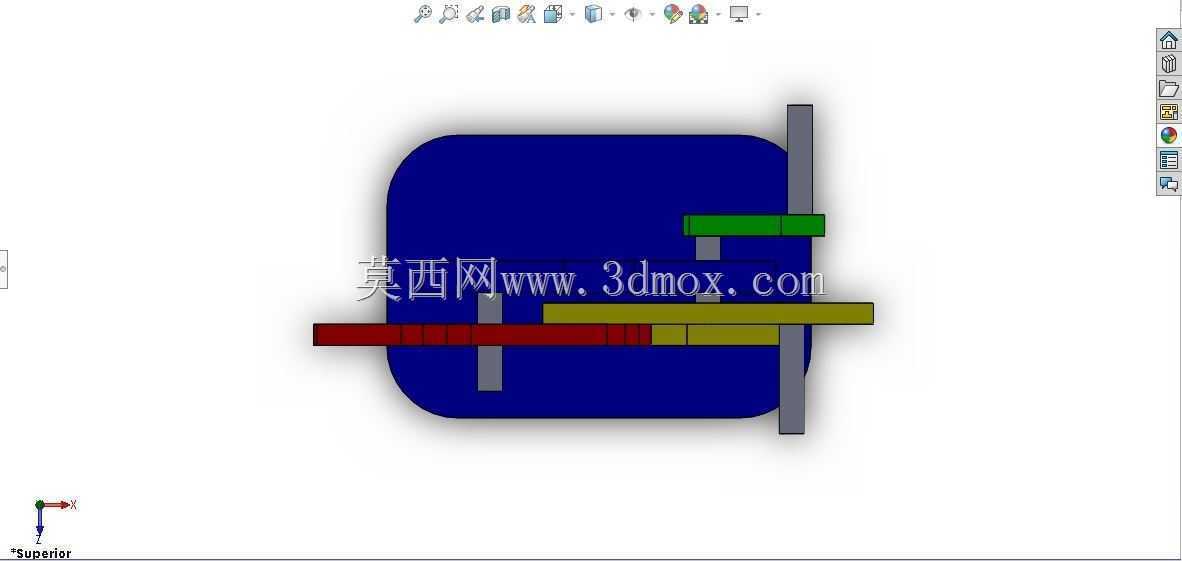

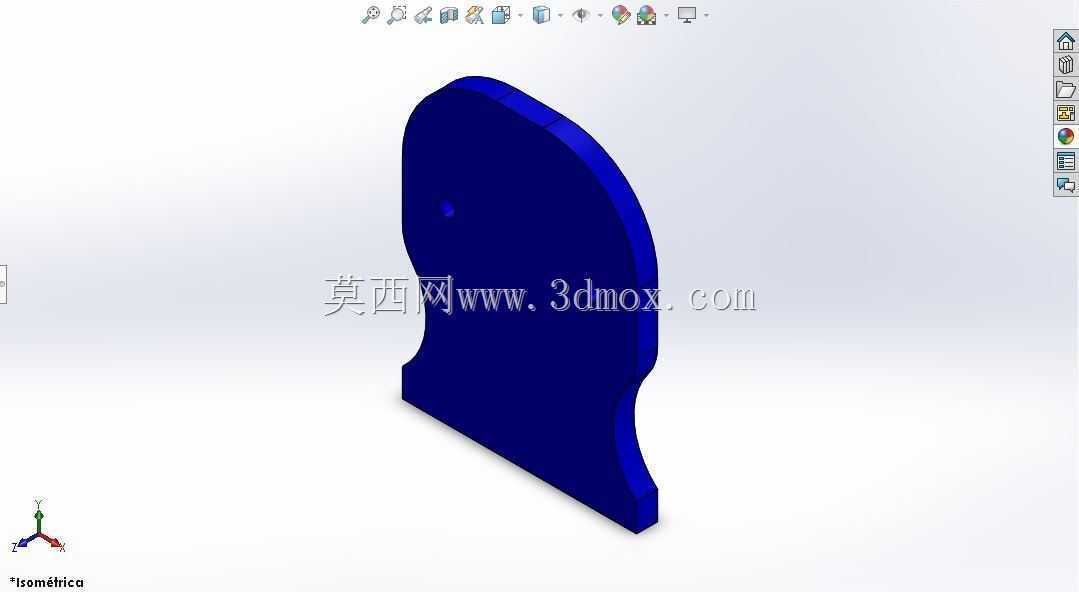

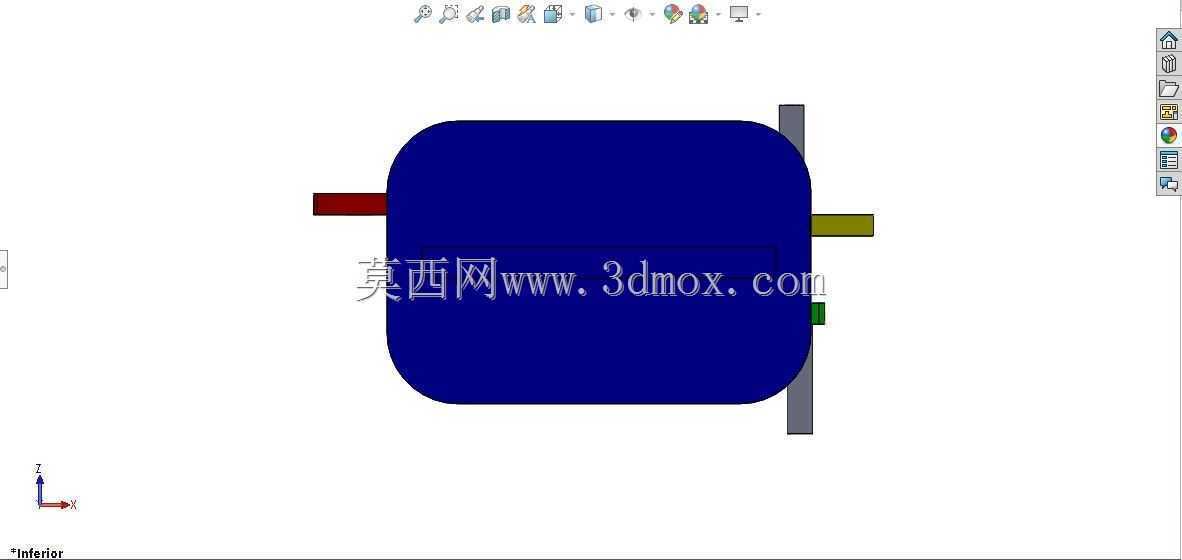

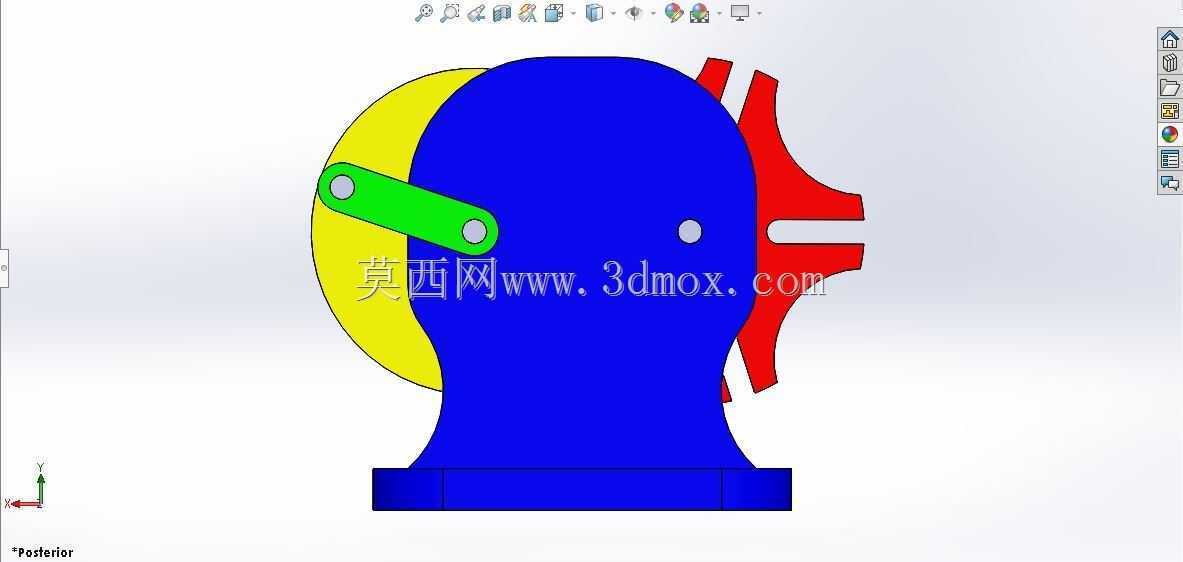

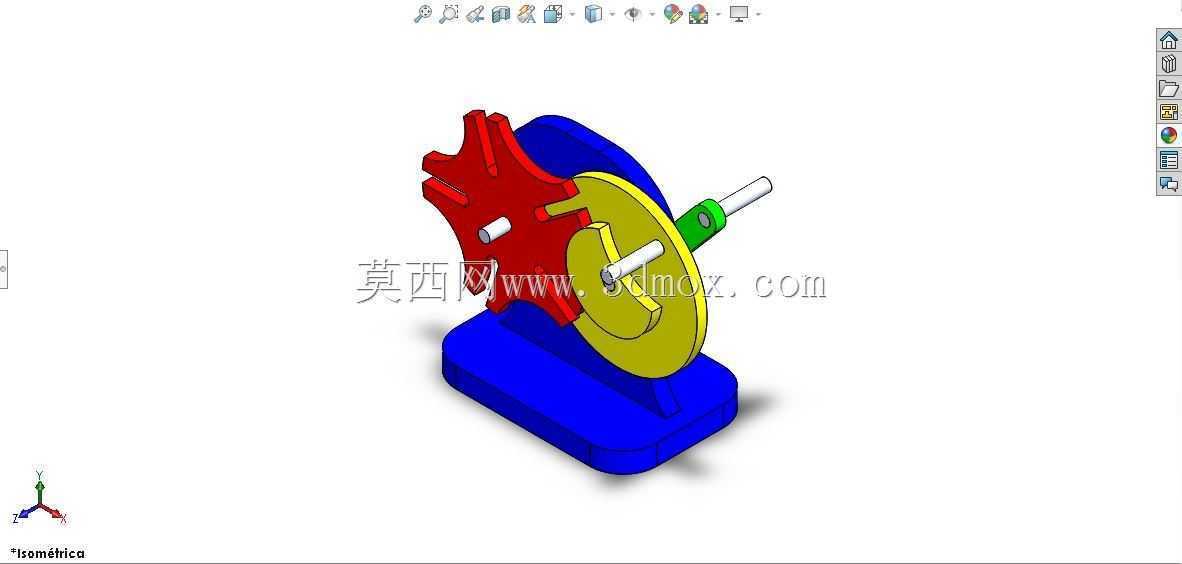

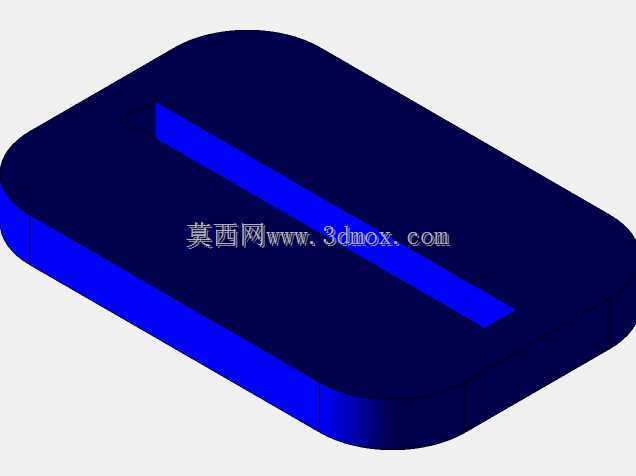

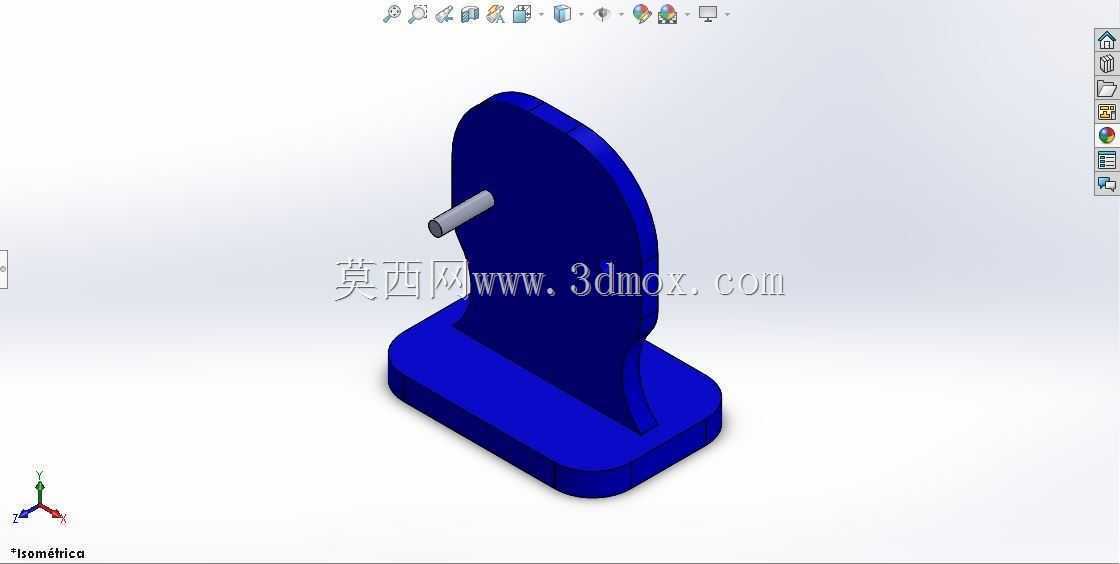

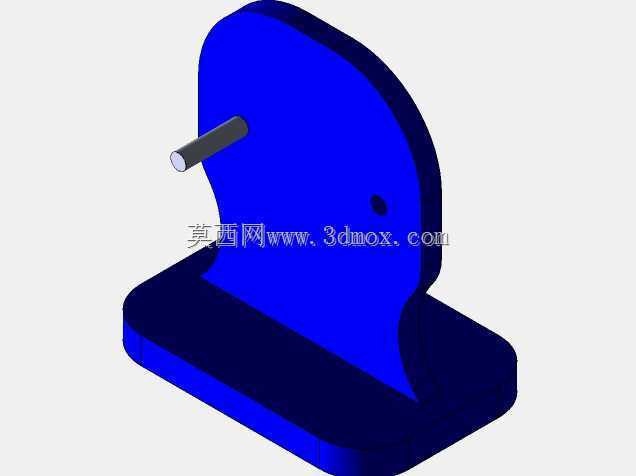

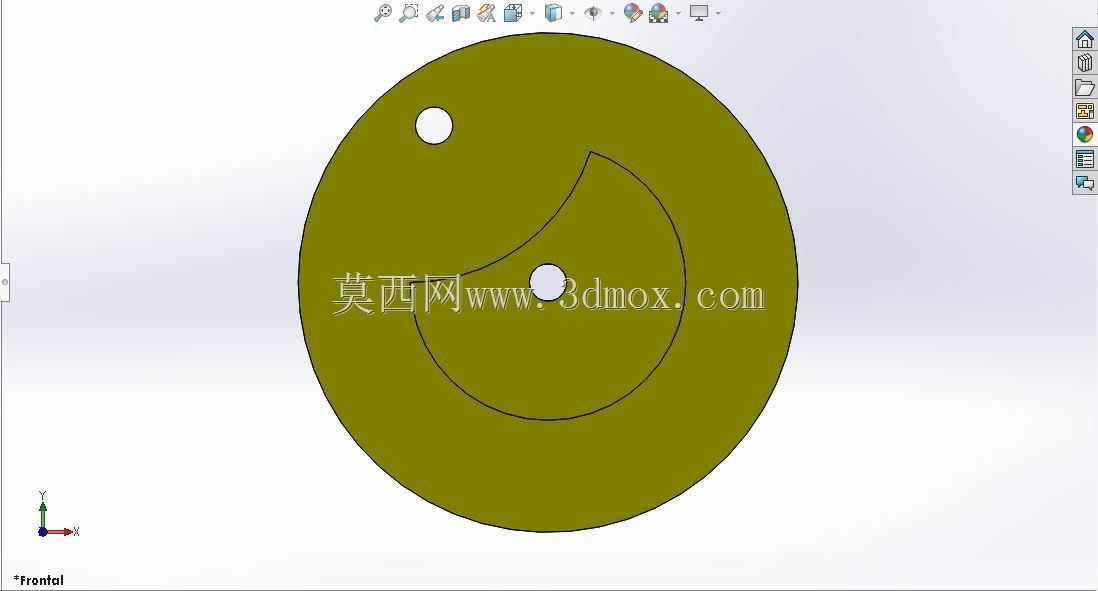

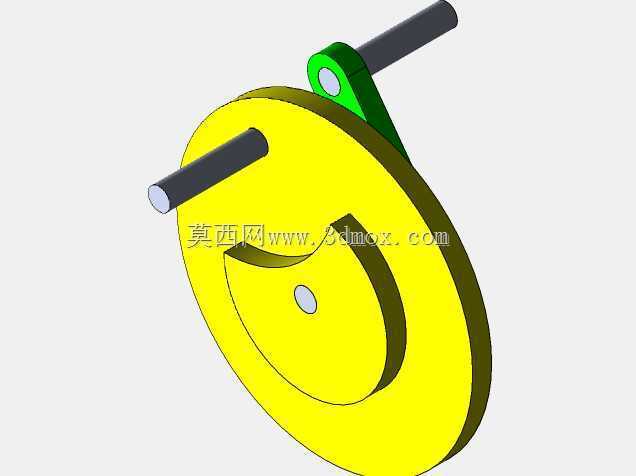

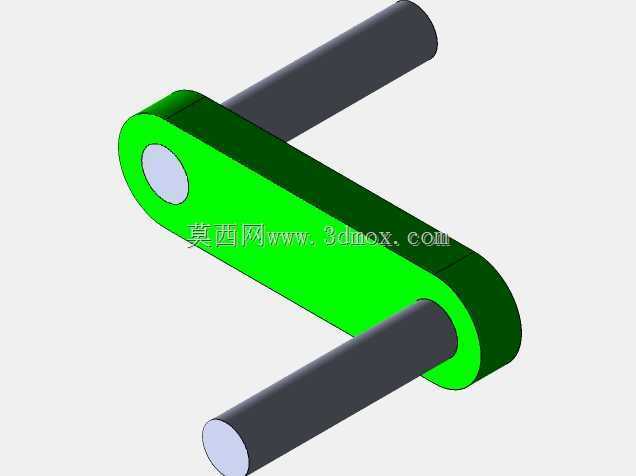

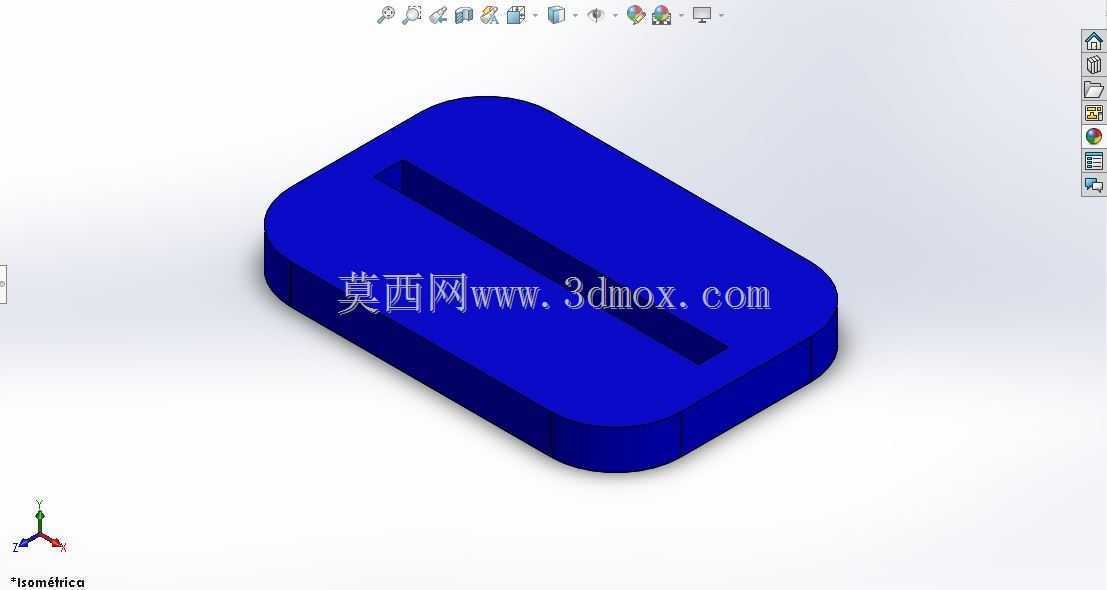

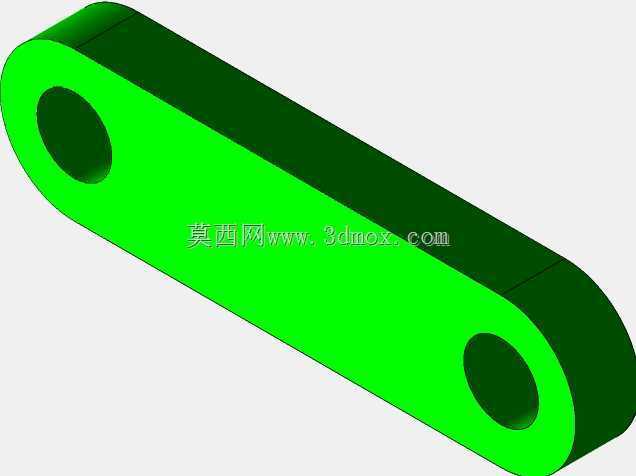

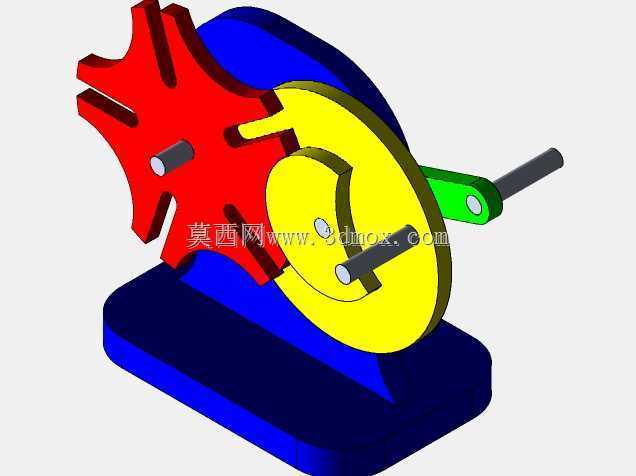

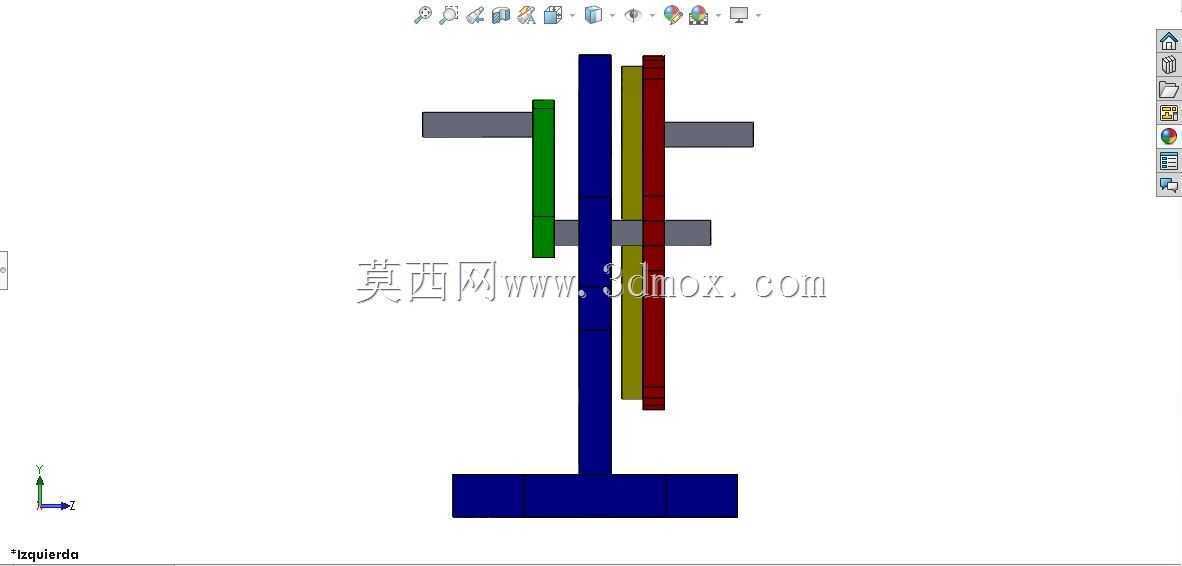

　　从结构组成来看，整套机构包含铸造式一体化安装底座、主动曲柄转盘、圆柱驱动销、从动六槽槽轮、输入轴支撑座几个核心部分，底座采用带加强筋的凸台结构，底部预留平整安装面，可直接通过螺栓固定在设备安装基板上，支撑座与底座一体成型，保证主动轴与从动轴的中心距固定，避免运行过程中轴系偏移带来的传动卡滞或磨损加剧问题。主动曲柄转盘为偏心圆盘结构，圆柱驱动销垂直安装在转盘端面的销孔内，销与孔采用过渡配合，可根据实际传动负载更换不同直径的销件，调整接触应力适配不同载荷工况。从动槽轮为六槽径向开槽结构，槽的轮廓为与驱动销运动轨迹匹配的圆弧，保证驱动销进入和退出槽道时无刚性冲击，槽轮未被驱动的圆弧段与曲柄转盘的锁止弧配合，在间歇停顿阶段实现槽轮的位置锁止，无需额外加装定位装置即可保证停顿期间工位不发生偏移。

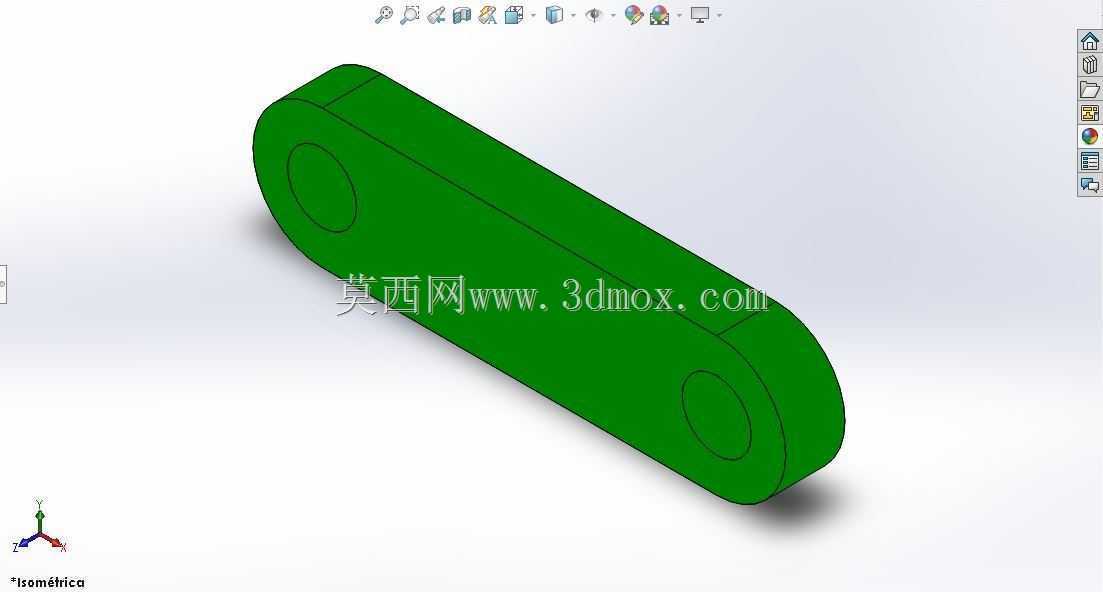

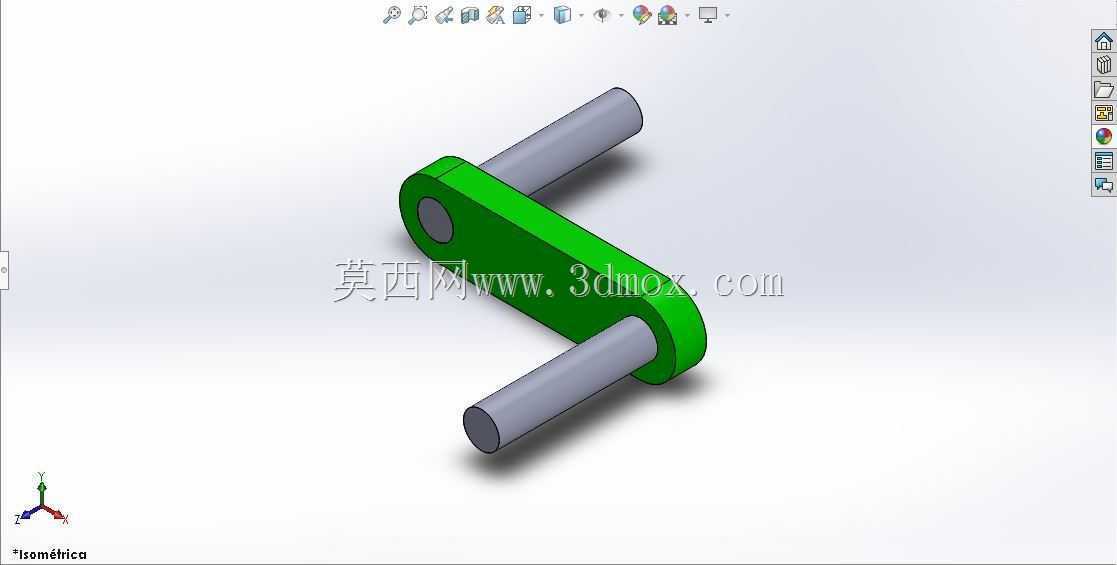

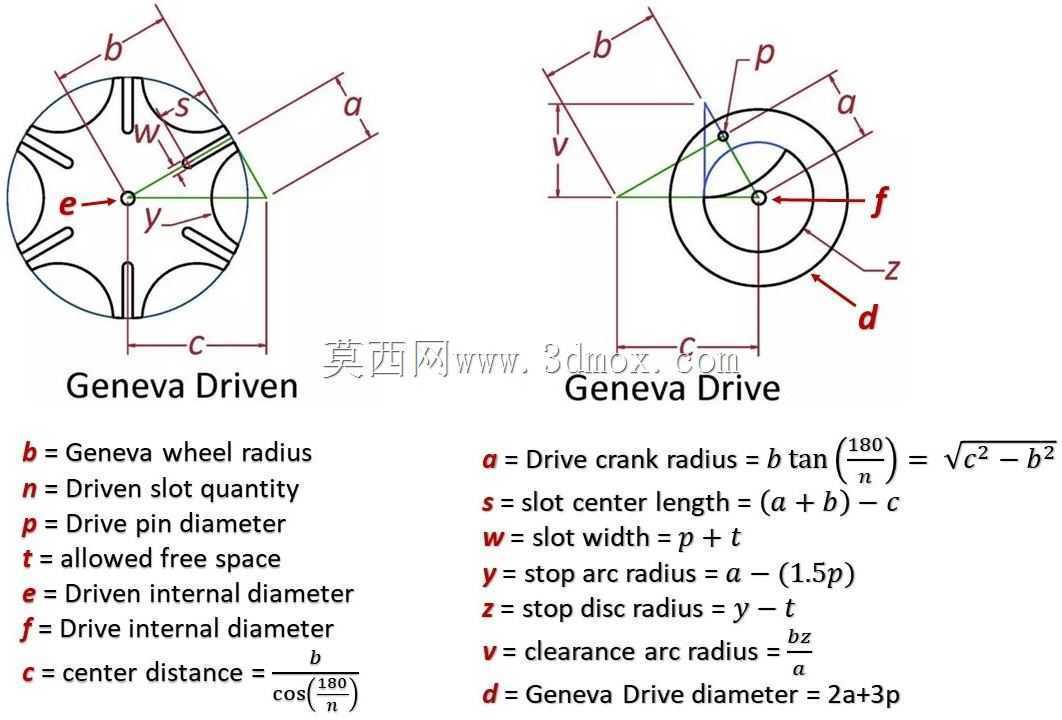

　　设计过程中首先需要确定槽轮的槽数，这套结构采用6槽设计，对应每次步进转过60度，可适配6工位的自动化布局，若需要调整工位数，可对应修改槽轮槽数与曲柄中心距参数，保证驱动销的运动轨迹刚好与槽道相切，避免进入槽道时出现滑动摩擦或卡滞。中心距参数是这套机构的核心设计基准，主动轴与从动轴的中心距直接决定了曲柄转盘的回转半径与槽轮的槽深尺寸，设计时需要保证驱动销在进入槽道最深处时，槽轮的回转半径与曲柄偏心距满足几何关系，避免驱动销与槽底发生碰撞。输入轴端预留了外接动力的连接轴段，可通过联轴器连接减速电机输出端，也可通过手轮实现手动分度调试，轴段上加工有平键槽，保证扭矩传递的可靠性。

　　安装边界方面，整套机构的底座安装面为矩形平面，安装孔位对称布置在底座两侧，安装时需要保证主动轴与从动轴的轴线平行度误差控制在0.02mm以内，避免槽轮与驱动销出现偏磨。驱动销与槽道的配合间隙需要控制在0.01-0.03mm之间，间隙过大会导致分度定位误差超差，间隙过小则会在高速运行时出现卡滞、发热问题。锁止弧的配合间隙需要调整到0.02mm以内，保证停顿阶段槽轮无周向窜动。日常维护时需要定期在槽道与驱动销接触位置涂抹润滑脂，减少接触磨损，延长机构使用寿命，在中低速运行工况下，这套机构的分度精度可控制在±0.05度以内，完全满足常规自动化设备的工位转位需求，相比凸轮分度器，槽轮机构的结构更简单，加工成本更低，维护难度更小，适合固定分度节拍的通用自动化场景使用。在实际设备布局中，可将工装夹具直接安装在槽轮的输出轴端，随槽轮实现间歇转位，也可通过齿轮组将槽轮的输出扭矩传递到更大直径的转台，适配更多工位的布局需求，设计时可根据实际负载大小调整槽轮与曲柄盘的厚度，以及驱动销的直径，保证结构强度满足负载要求，避免长期运行出现部件变形。
