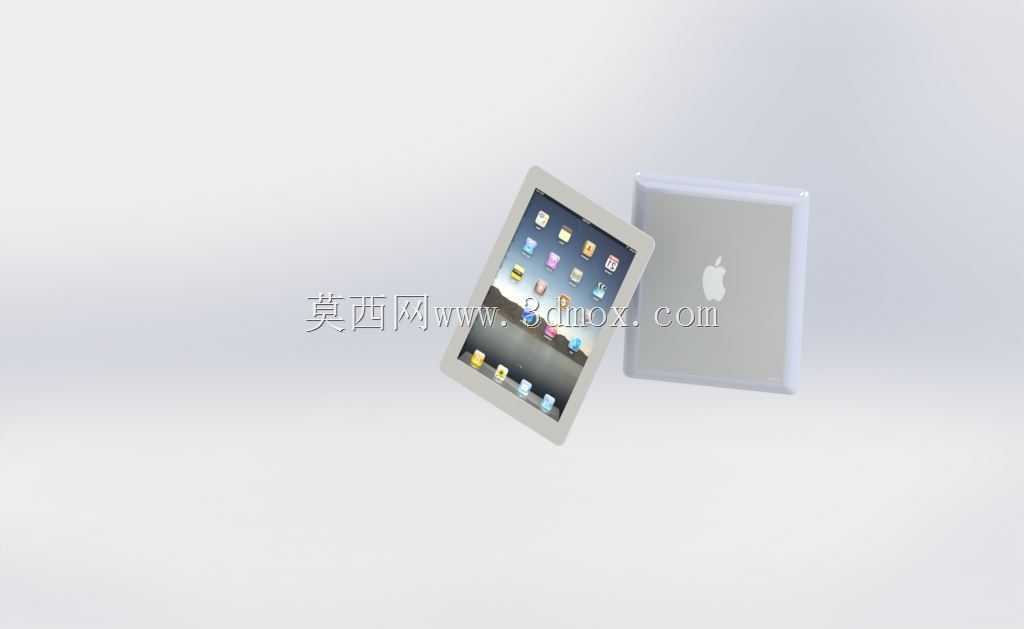

视网膜屏iPad数码产品外观结构三维建模

　　做消费电子结构设计的同行都清楚，手持类数码产品的三维建模，最考验对人机交互边界、外观曲面过渡、内部器件堆叠约束的平衡把控，这次做的视网膜屏iPad模型，就是从实际产品落地的工程角度出发，还原量产机型的结构细节。先从实际应用场景说，这类平板设备的使用场景覆盖了手持移动操作、桌面支架放置、配套键盘外设拓展几个核心方向，建模的时候首先要把不同使用姿态下的握持边界、受力区域做准确，比如侧边弧度的R角，不是随便拉个圆角就完事，要匹配成年人单手握持时指腹的贴合弧度，长期握持不会硌手，同时还要兼顾平放桌面时的边缘接触稳定性，不会因为弧度过大导致放置时容易滑脱。

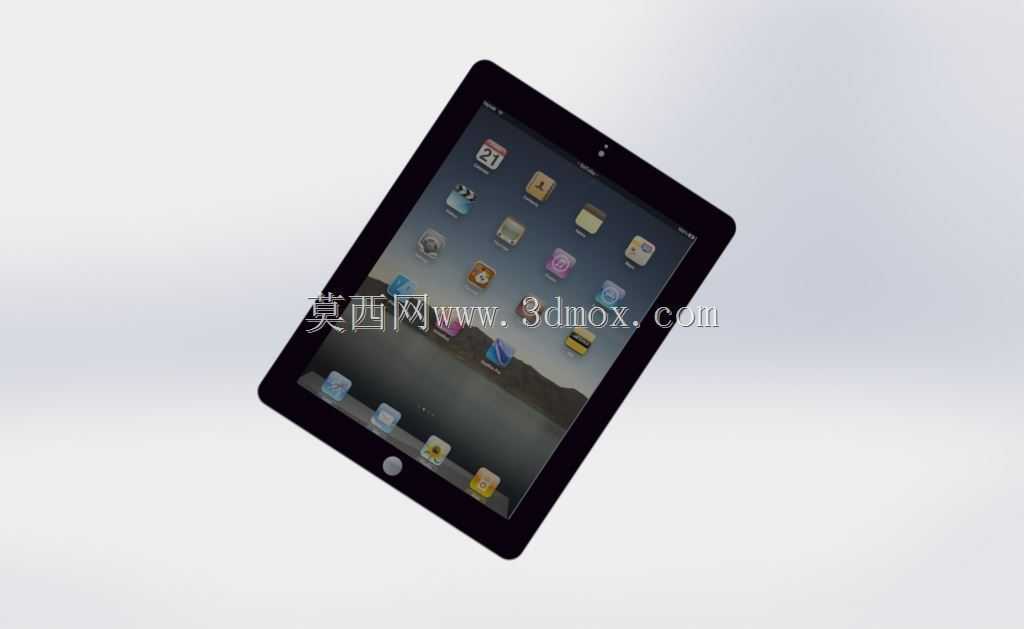

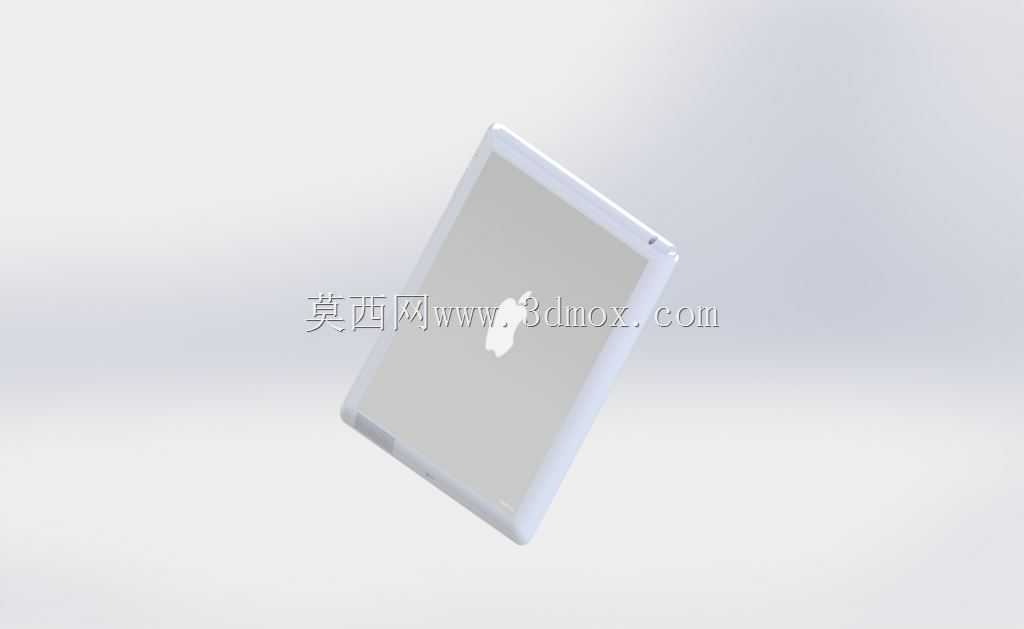

　　从产品功能特性来看，视网膜屏版本的平板，核心的显示区域占比是结构设计的重点，前面板的屏幕黑边宽度要控制在视觉平衡的范围内，既要给屏幕固定结构、触控排线预留足够的安装空间，又要尽可能压缩边框宽度提升屏占比，建模的时候特意把屏幕装配的止口结构做了还原，前面板玻璃和中框的配合间隙控制在量产要求的公差范围内，不会出现视觉上的段差。背面的平板标识区域做了轻微的凹陷处理，对应实际产品的logo装配位，这个位置的深度要控制好，既不能太深导致积灰，也不能太浅导致标识粘贴不牢，同时背面的整体平整度要满足放置在无线充电区域时的耦合距离要求，不会因为背部曲面起伏影响充电效率。

　　设计思路上，没有做过度的曲面炫技，而是完全遵循消费电子量产的结构逻辑：中框采用一体化的直角过渡加微弧倒角设计，既保证了整机的结构刚性，在跌落测试时能分散冲击力，又能让侧边的按键装配有足够的支撑面，侧边的实体按键位置做了凸起的定位特征，对应内部按键弹片的安装位，按键的按压行程预留了合理的间隙，不会出现卡键或者按压虚位的问题。接口位置在机身底部居中处，建模时预留了接口的沉台深度，匹配充电插头的插入深度，同时接口周围的加强筋结构也做了隐含的结构体现，保证频繁插拔时接口不会出现松动。

　　外形尺寸与安装边界方面，整机的长宽厚比例严格遵循手持设备的黄金比例，厚度控制在单手持握时不会有坠手感的范围，四个边角的大R角过渡，不仅是视觉上的柔和，更重要的是跌落时能让冲击力沿着圆弧分散，避免边角应力集中导致屏幕碎裂。屏幕部分的建模单独做了分层处理，最外层的玻璃盖板、中间的触控层、底层的显示模组都预留了各自的层叠间隙，对应实际生产中的装配公差，不会出现层间干涉的问题。背部的摄像头区域做了轻微的凸起处理，凸起的高度刚好匹配摄像头模组的实际厚度，同时凸起边缘做了高光倒角的结构特征，既保护摄像头镜片不被桌面刮花，又不会因为凸起过高导致整机放置时出现明显的翘动。

　　很多新手做这类数码产品建模，容易只追求外观的形似，忽略内部结构对外部造型的约束，比如视网膜屏的厚度比普通屏幕要厚一些，如果按照普通平板的厚度去做外壳，就会出现屏幕装不进去的问题，这次建模的时候特意把屏幕模组的厚度尺寸考虑进去，调整了中框的内部容纳空间，保证前后壳装配完成后，整机的厚度依然在设计目标范围内。还有机身内部的电池占位、主板固定柱的位置，虽然外观上看不到，但建模时也做了对应的空间预留，保证这个模型如果要做进一步的结构深化，可以直接拆分零件做内部结构设计，不用重新调整外形尺寸。另外，整机的分模线位置设置在中框和前后壳的配合接缝处，位置隐蔽不影响外观，同时符合注塑模具的开模逻辑，不会出现倒扣无法脱模的问题，对于做结构设计、数码产品外观方案展示的从业者来说，这个模型可以直接用来做方案评审、渲染展示，也可以作为同类平板产品设计的参考基准，调整尺寸和细节就能衍生出不同定位的平板产品方案。
