剪式汽车起重支撑装置三维结构设计

项目分类:千斤顶 发布时间:2025-01-05 ID:882053
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计
  • 剪式汽车起重支撑装置三维结构设计

  在乘用车日常维保、道路应急换胎、底盘检修作业场景中,剪式机械式千斤顶是普及率极高的便携顶升工具,不同于液压类顶升设备存在的密封件老化、低温漏液、长期静置泄压等隐患,纯机械螺纹传动的剪式结构,能在-30℃到60℃的宽温环境下保持稳定支撑性能,随车放置在后备箱备胎槽内,不会因为长期颠簸、温度交变出现功能失效,是家用车、营运小客车标配的应急维保工具。

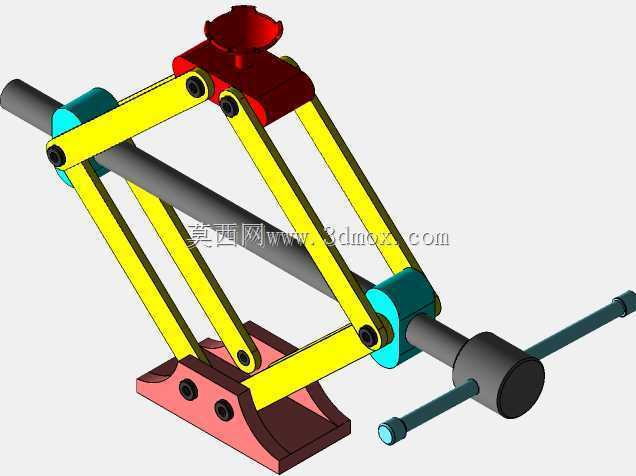

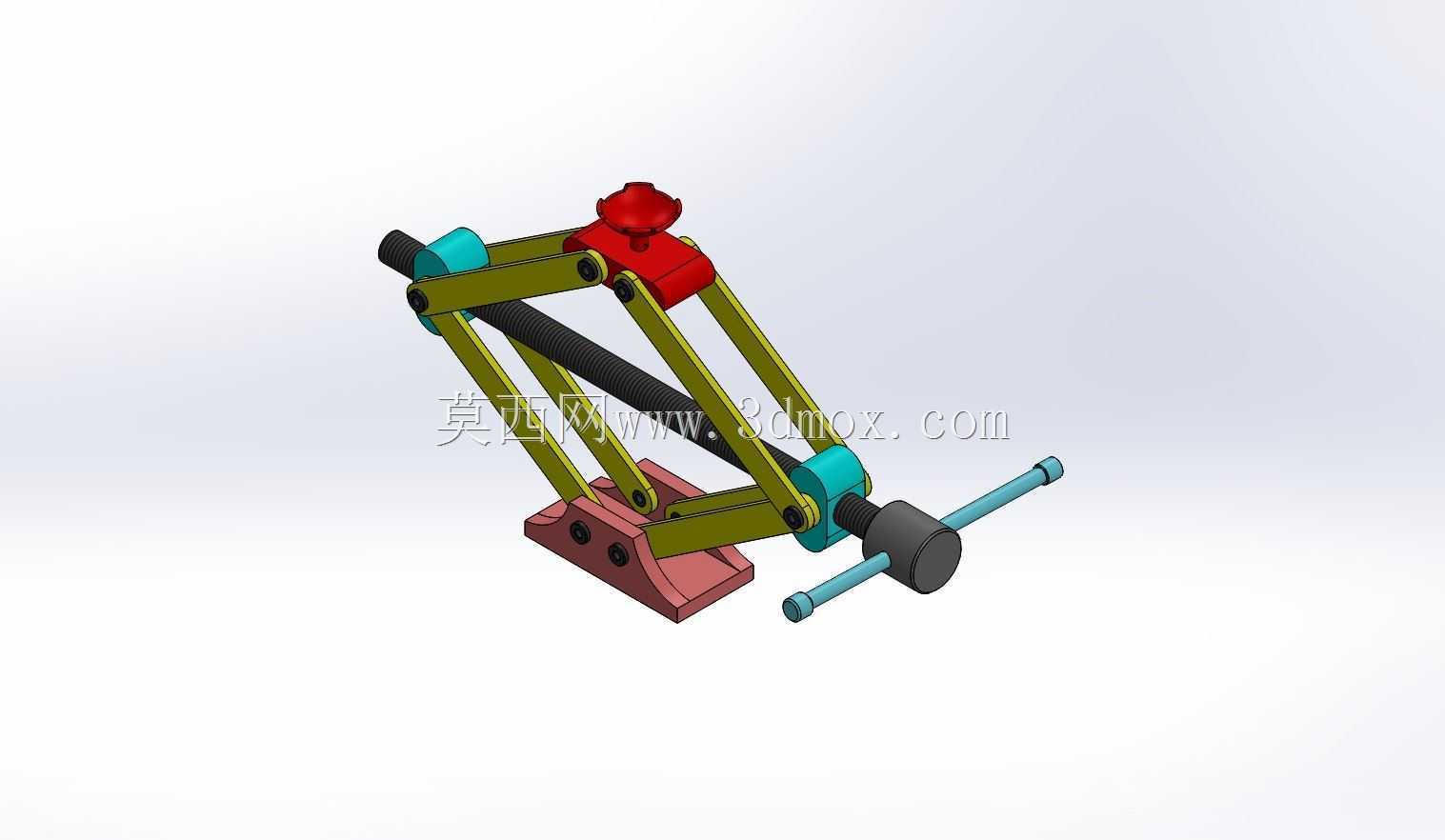

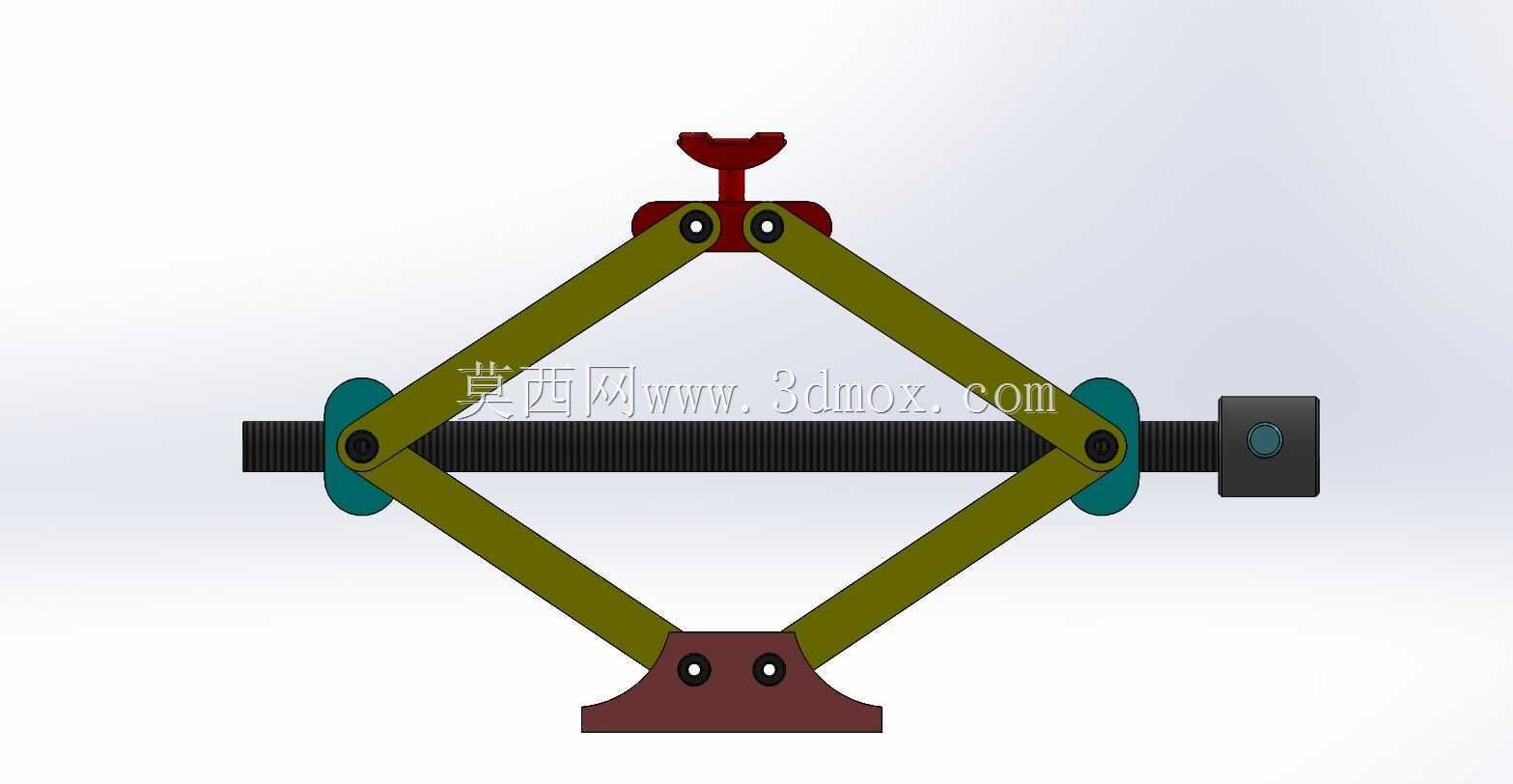

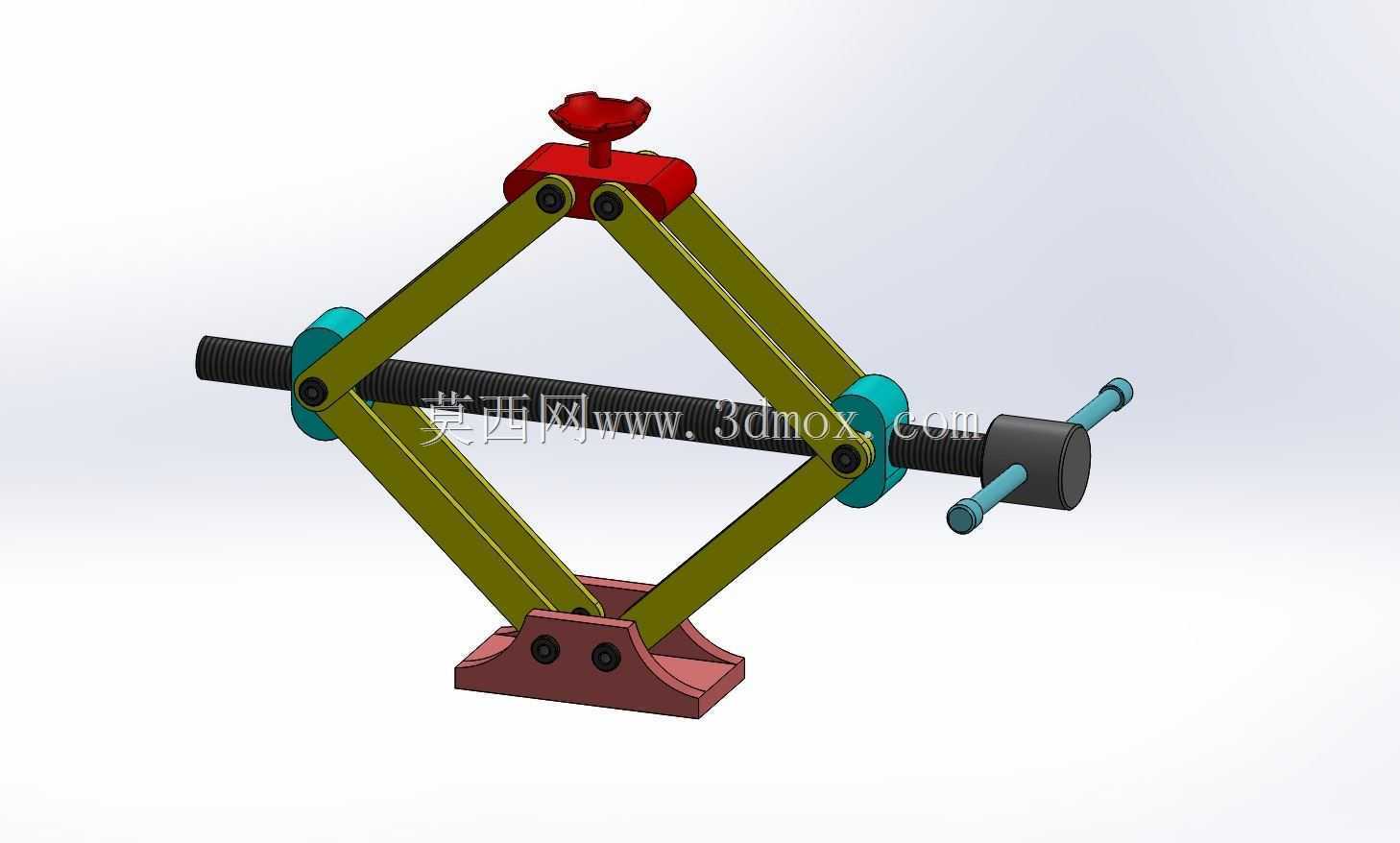

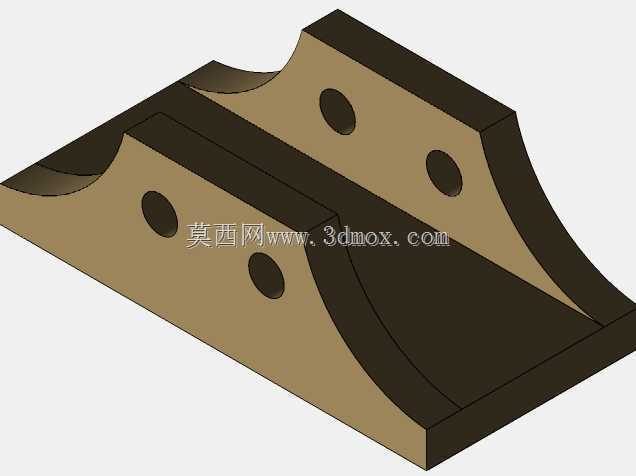

  这套剪式千斤顶的结构设计完全围绕便携性与承载可靠性展开,整体采用多组铰接剪臂作为力传递结构,核心受力部件为梯形传动丝杠,通过端部的摇柄输入扭矩,将旋转运动转化为剪臂的开合直线运动,实现顶部支撑座的垂直升降。从结构布局来看,底部支撑座采用加宽的鞍式结构,与地面接触的底面做了防滑齿形设计,在沥青、水泥、硬化土路等常见路面放置时,能避免顶升过程中出现侧滑偏移,底座的铰接孔位做了加厚翻边处理,抵消剪臂开合时对铰接点的交变弯矩,防止长期使用后孔位出现塑性变形。

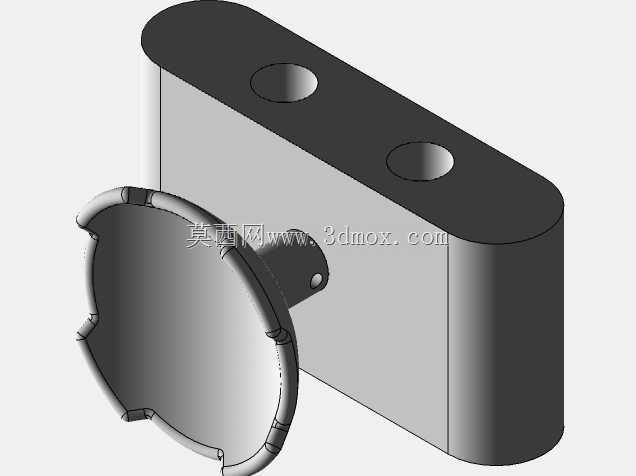

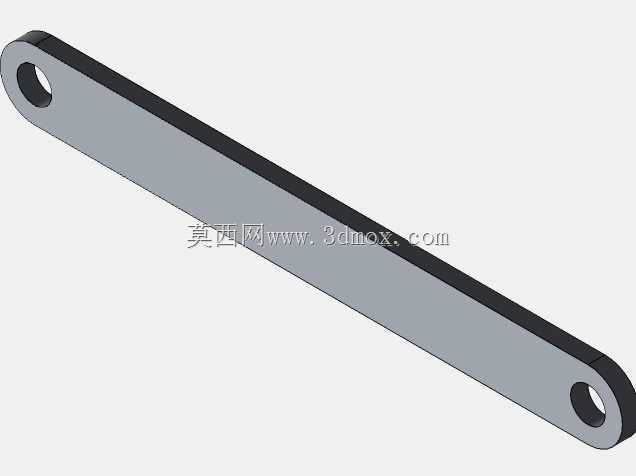

  剪臂部分采用高强度合金钢冲压成型的槽型截面,相比等厚度的平板结构,槽型截面在同等材料重量下,截面惯性矩提升40%以上,能有效抵抗顶升过程中剪臂承受的压弯复合载荷,相邻剪臂之间的铰接轴采用过盈配合加防脱卡簧结构,避免多次举升循环后铰接轴出现窜动脱落。顶部的支撑托块做了弧形内凹设计,刚好贴合乘用车底盘的顶升加强筋位置,托块表面硫化了一层防滑橡胶垫,既可以避免顶升时金属硬接触刮伤底盘防腐层,也能增大接触摩擦力,防止车辆在支撑状态下出现横向滑移。

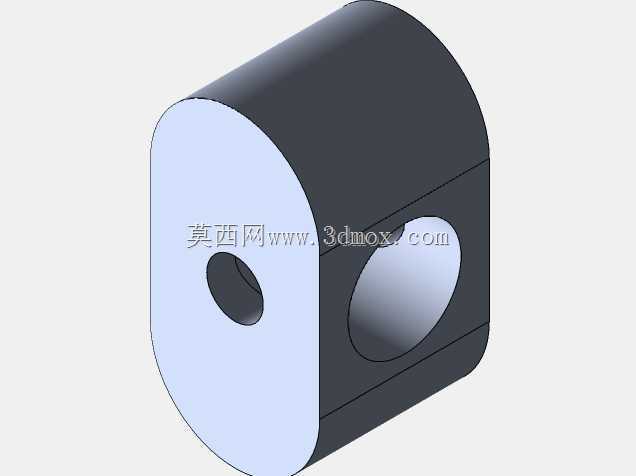

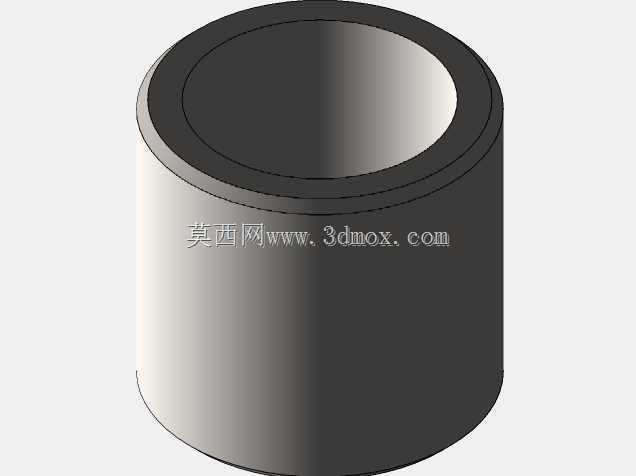

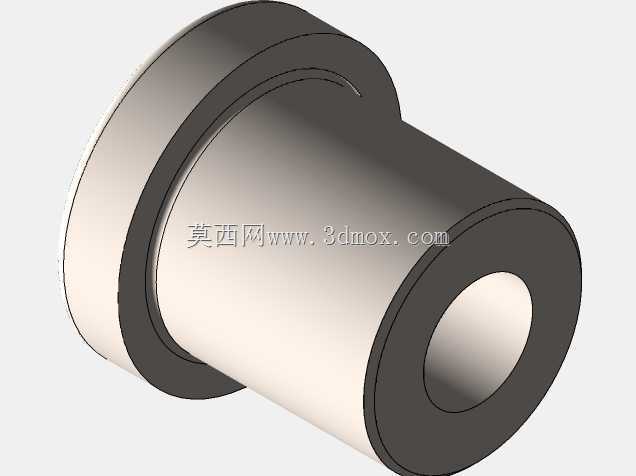

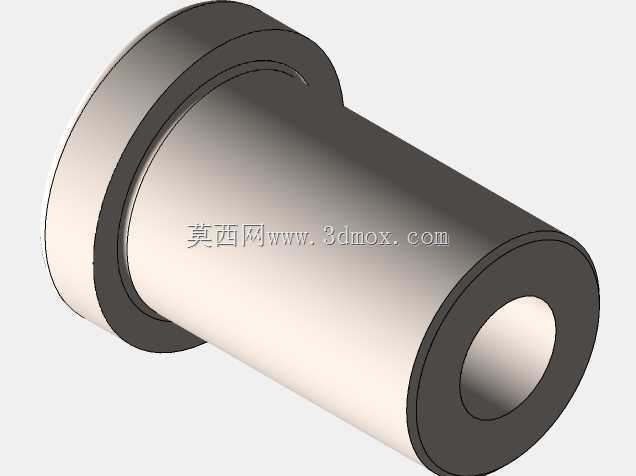

  传动部分的梯形丝杠选用中碳钢调质处理,螺纹牙型做了圆角优化,降低螺纹副传动时的应力集中,丝杠与剪臂连接的传动螺母采用铸锡青铜材质,具备良好的自润滑性能与耐磨特性,即使在无额外润滑的情况下,也能保证数十次顶升循环的传动顺畅,不会出现螺纹咬死的情况。端部的摇柄接口采用贯穿式四方孔设计,既可以搭配随车配套的摇杆操作,在应急场景下也能使用普通套筒、扳手等工具转动丝杠,适配不同场景下的操作需求。

  从安装边界与尺寸适配来看,这套结构在完全收拢状态下,整体高度仅120mm左右,能够轻松伸入绝大多数乘用车底盘下方的顶升间隙,不需要额外垫高就能完成初始放置;最大顶升行程可达180mm,完全满足家用轿车、城市SUV换胎时的轮胎离地高度需求,额定承载工况下,剪臂的开合角度控制在30度到70度的最优受力区间,避免角度过小导致丝杠轴向受力激增、角度过大导致结构失稳的问题。

  在结构设计的细节处理上,所有铰接点的间隙都控制在0.1mm到0.2mm之间,既保证剪臂开合时无卡滞,也不会因为间隙过大导致顶升过程中出现结构晃动;丝杠的端部设置了机械限位块,当举升到最大设计高度时,限位块会与传动螺母接触,阻止丝杠继续转动,避免过度顶升导致剪臂结构过位损坏。整体结构没有多余的冗余部件,所有受力零件的壁厚、截面尺寸都经过载荷校核,在满足1.5吨额定承载的前提下,将整体自重控制在2.8kg以内,完全符合随车工具的轻量化携带需求。

  实际使用过程中,这套结构的力传递效率稳定,梯形螺纹具备良好的自锁性能,当停止转动摇柄时,丝杠螺纹副的自锁角小于当量摩擦角,即使支撑面存在轻微振动,也不会出现支撑座自动回落的情况,能为车底作业的人员提供可靠的安全保障。相比液压千斤顶,纯机械结构的维护成本极低,只需要每年定期在铰接点、螺纹副位置涂抹少量润滑脂,就能保证整个使用寿命周期内的功能正常,不存在液压油补充、密封件更换等后期维护工序,非常适合非专业人员的日常应急使用。
