车载立式液压起重千斤顶结构设计

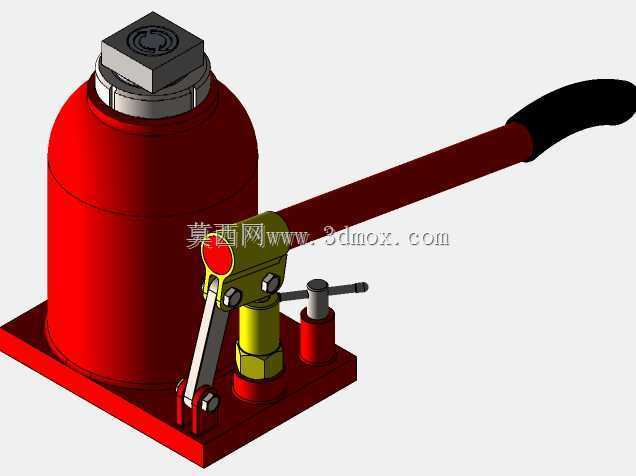

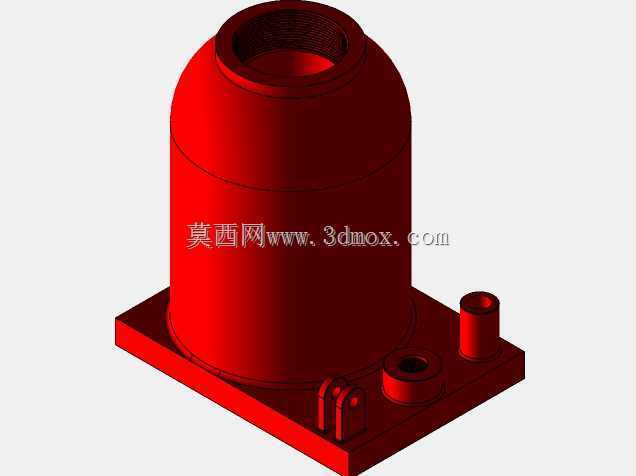

　　日常汽修场景里，更换轮胎、底盘检修这类作业都离不开可靠的举升设备，这款立式液压千斤顶正是面向乘用车维保场景开发的手动起重工具，整体采用经典的瓶式立式布局，主体储油油缸垂直布置在方形安装底座上，底座做了加厚的平整支撑面设计，作业时能够分散承压载荷，避免在松软地面或者非硬化铺装路面出现下陷、侧倾的风险，底座边缘预留的安装孔位也可以在固定工位上通过螺栓锁紧，适配固定维保工位的长期使用需求。

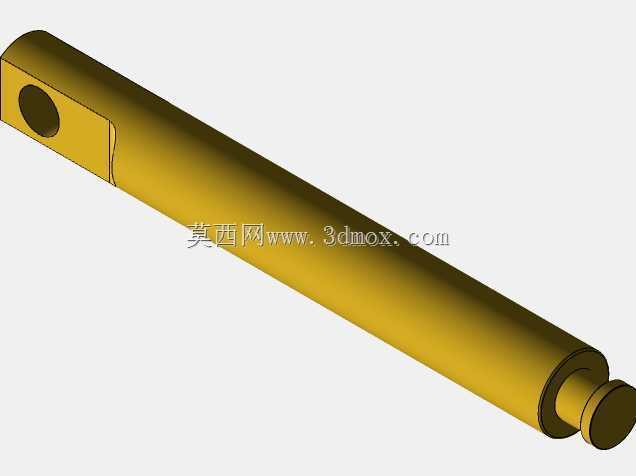

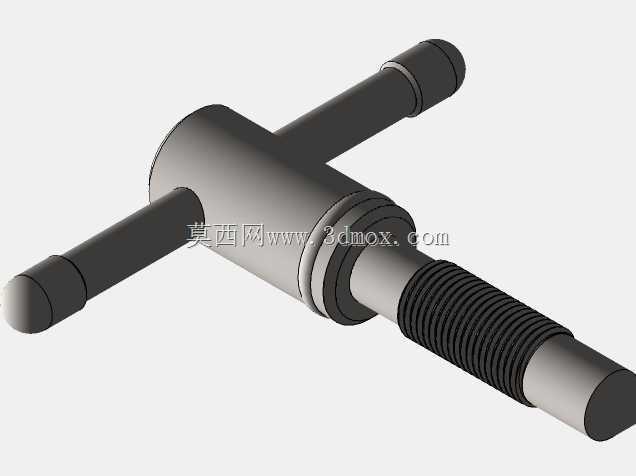

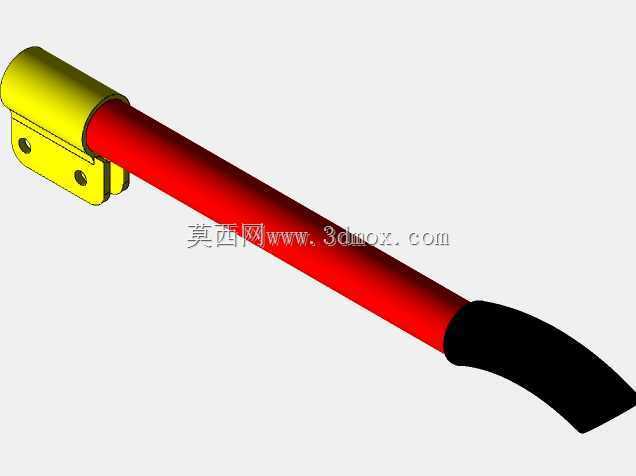

　　从功能实现逻辑来看，这款千斤顶依靠手动压杆驱动小直径柱塞泵，将油缸内的液压油压入主举升油缸腔，通过帕斯卡原理放大输入作用力，推动主活塞杆向上伸出完成举升动作，侧面设置的卸荷阀杆可以在作业完成后缓慢回油，控制活塞杆平稳下降，避免负载骤降带来的安全隐患。压杆部分做了两段式的受力优化，操作端包裹防滑握套，作业时操作人员可以站在设备侧方施加向下的作用力，不需要俯身贴近车辆底部，操作姿态更符合人机工程要求，也能规避举升过程中部件滑脱带来的人身伤害风险。

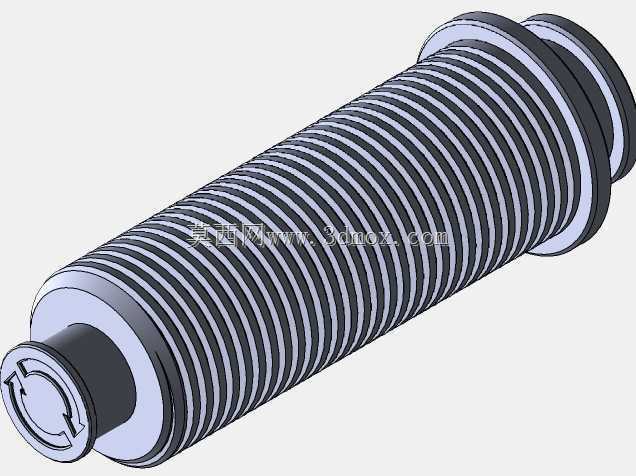

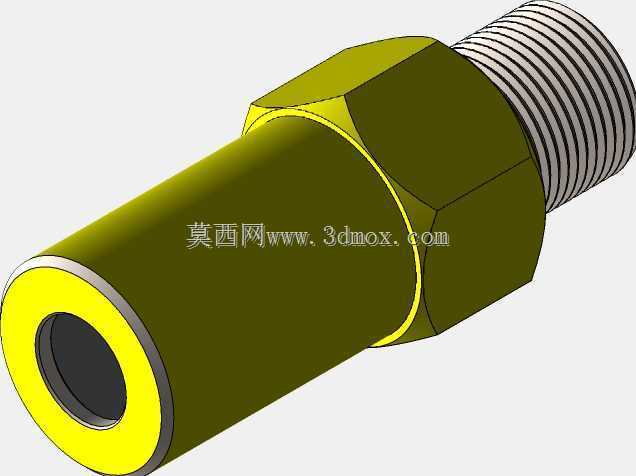

　　结构设计层面，主举升油缸的顶部设置了可微调高度的支撑顶帽，顶帽表面加工有环形防滑齿槽，接触车辆底盘支撑点时能够增大摩擦力，避免举升过程中出现支撑点滑移；顶帽与活塞杆之间采用活动连接结构，可以小角度自适应倾斜，适配不同车型底盘支撑点的角度差，不会因为接触平面不平行出现局部应力集中。泵体与主油缸的连接部位集成了单向阀组、溢流保护结构，当举升载荷超过额定承载上限时，溢流阀会自动开启泄油，避免油缸超压损坏，也能防止过载举升引发的设备失效事故。

　　从安装边界与尺寸适配角度看，这款千斤顶的收拢状态整体高度较低，可以放入多数乘用车的后备箱备胎槽内，不会占用过多储物空间，完全伸出后的举升行程能够覆盖普通家用轿车、城市SUV的底盘离地间隙需求，不需要额外加装增高垫块就能完成轮胎更换、刹车片更换这类常规维保作业。底座的方形轮廓尺寸经过优化，在保证支撑稳定性的前提下尽可能缩小占地面积，在路边应急换胎这类狭窄作业场景下，不需要过多清理地面空间就能完成设备放置。

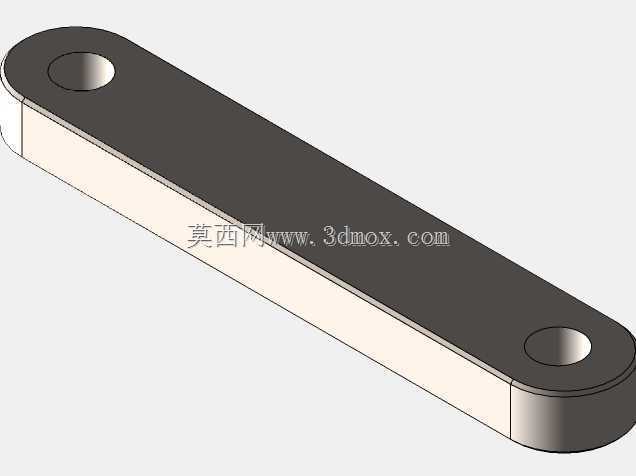

　　实际使用过程中，这款设备的所有运动连接部位都做了销轴铰接设计，压杆与泵体的连接、卸荷阀的操作拨杆都采用间隙配合的销轴连接，长期使用磨损后可以单独更换销轴，不需要整体更换部件，维护成本更低。油缸表面做了防锈涂层处理，日常存放哪怕接触少量水汽、油污也不会出现锈蚀卡滞的问题，适合随车长期存放应对突发的轮胎故障场景。不同于剪式千斤顶的机械传动结构，液压传动的结构在举升过程中更省力，操作人员只需要很小的按压力就能完成额定载荷的举升，女性驾驶员也能独立完成应急换胎操作，不会出现机械结构卡滞、摇不动的情况。

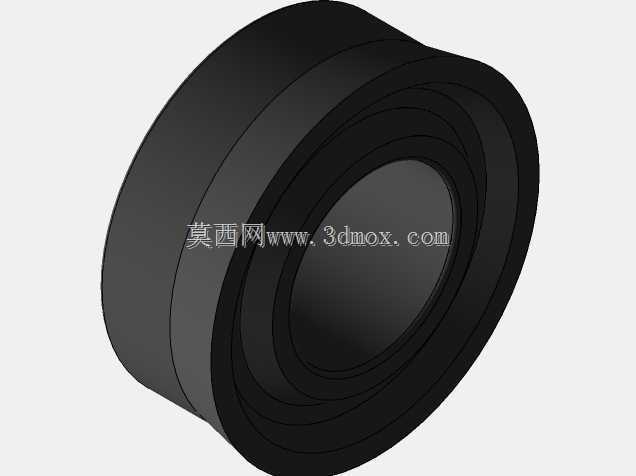

　　在结构细节处理上，所有的铰接销轴端部都设置了防脱卡簧，避免作业过程中销轴窜动脱落；液压管路全部集成在油缸本体内部，没有外露的高压油管，不会因为搬运、存放过程中磕碰造成油管破损漏油，设备的可靠性更高。握套部分采用耐油橡胶材质，长期接触机油、刹车油这类车用油品也不会出现腐蚀老化，握持手感不会因为长期使用变硬打滑。整体结构没有多余的复杂零部件，拆解维护只需要常规的内六角、扳手工具就能完成，普通用户也可以自行更换密封件完成日常保养，不需要专业的维修设备。
