四爪自定心卡盘精密装夹结构

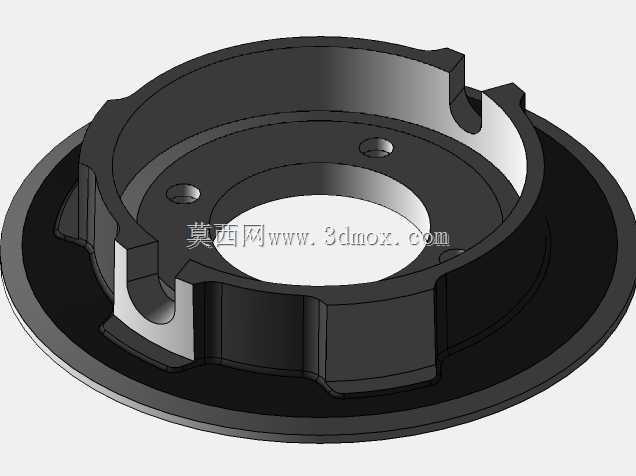

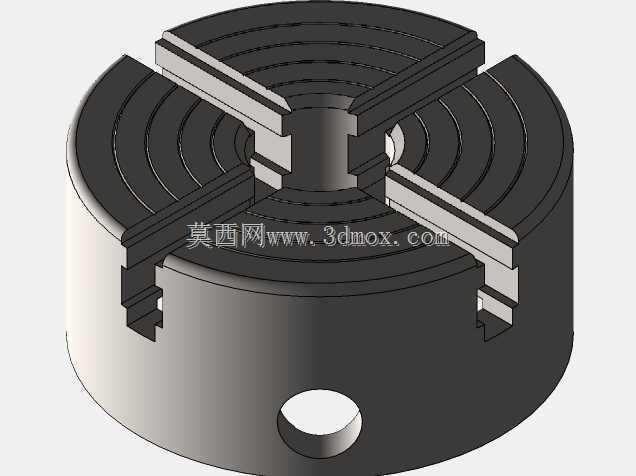

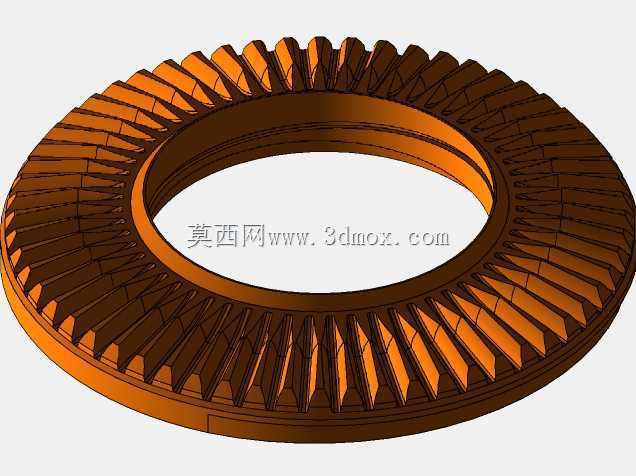

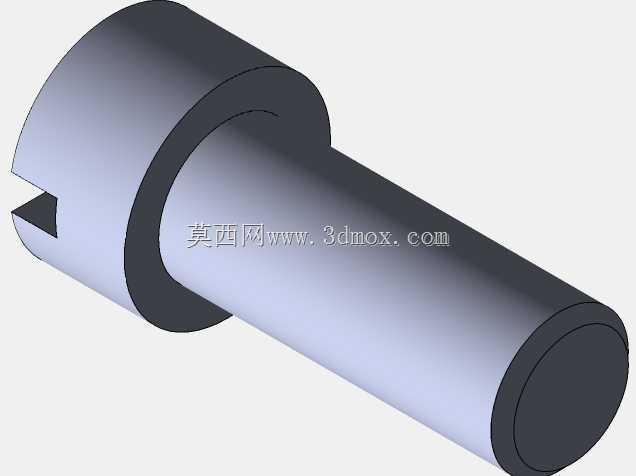

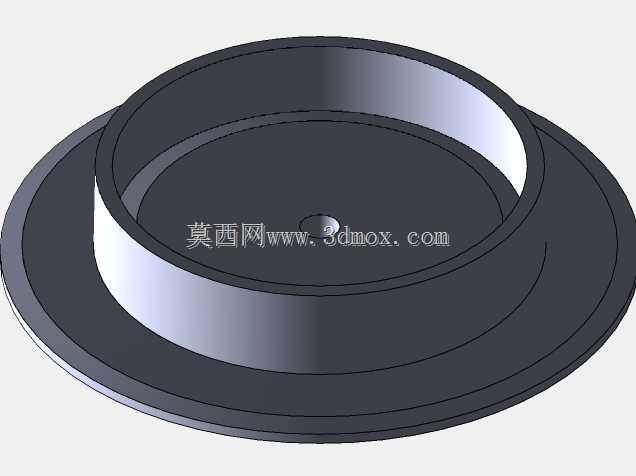

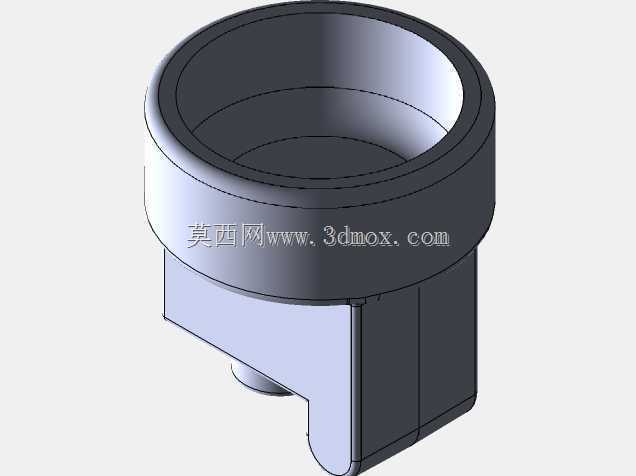

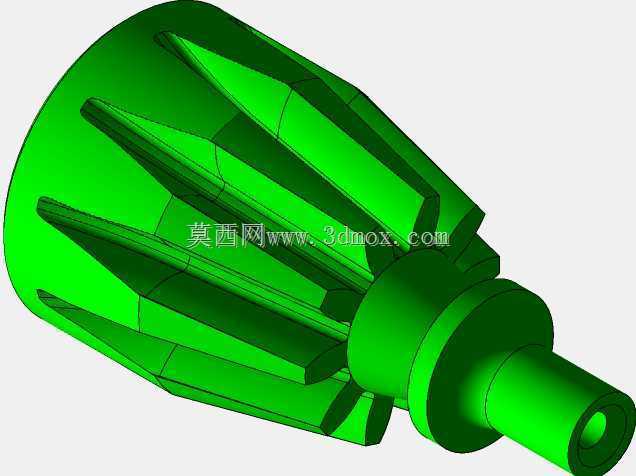

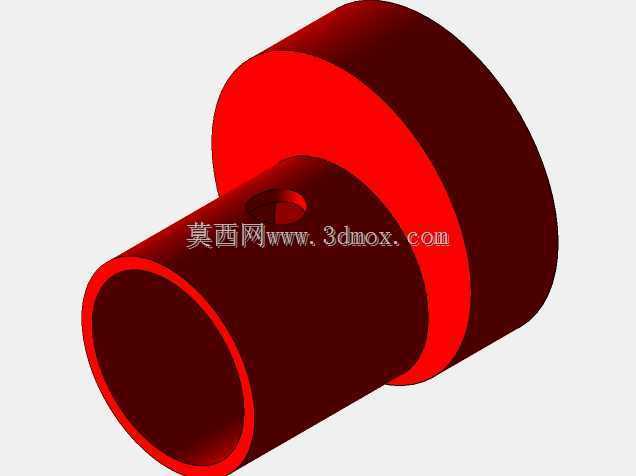

　　在金属切削加工的工装配套体系里，四爪卡盘是车床、回转工作台、磨床等回转类加工设备上承担工件装夹定位的核心功能部件，这套四爪卡盘结构针对常规圆形、方形、异形截面工件的装夹需求做了适配，区别于三爪自定心卡盘的单动逻辑，四个卡爪可通过对应的方头调节位独立调整行程，也可通过联动结构实现同步定心，适配不同偏心距、不规则轮廓工件的装夹找正需求。从结构设计逻辑来看，卡盘主体采用圆盘式基体结构，基体背部预留与机床主轴端连接的安装止口，止口的同轴度公差直接决定卡盘装夹后的回转跳动精度，基体内部排布有平面螺纹传动副或者伞齿轮传动结构，当使用卡盘扳手插入基体侧面的调节方孔转动时，传动结构会带动四个卡爪沿基体上的径向导轨做同步的向心或者离心移动，实现工件的快速夹紧与松脱，每个卡爪的滑动配合面都做了耐磨处理，导轨副的配合间隙控制在合理范围，既保证卡爪滑动顺畅无卡滞，又避免间隙过大导致装夹后工件出现晃动、加工振纹等问题。

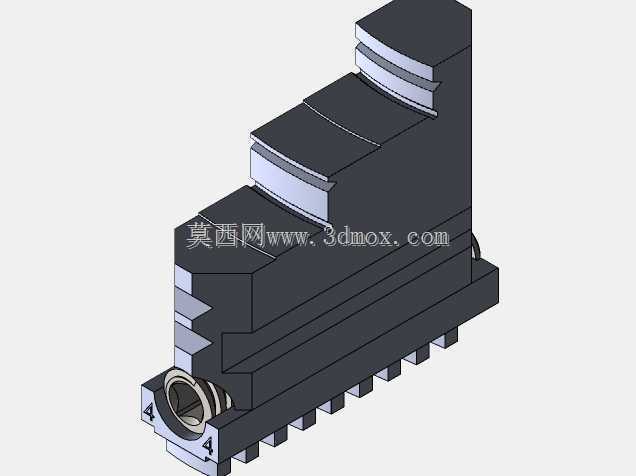

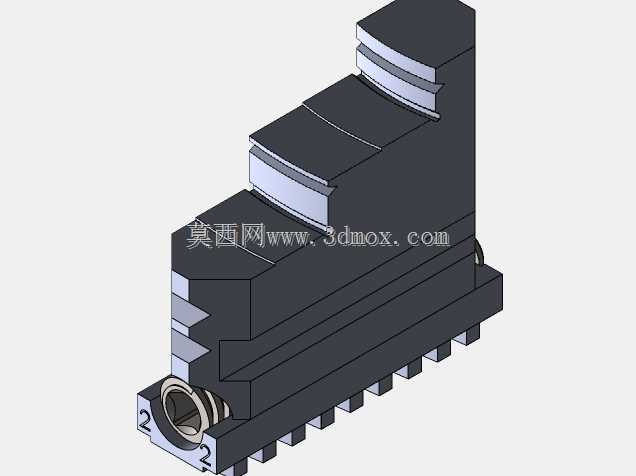

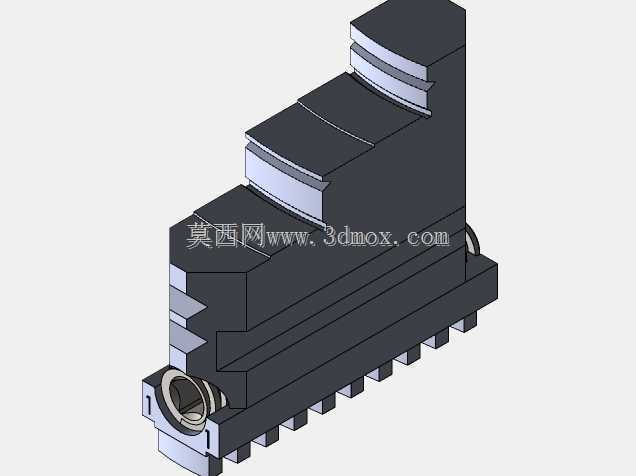

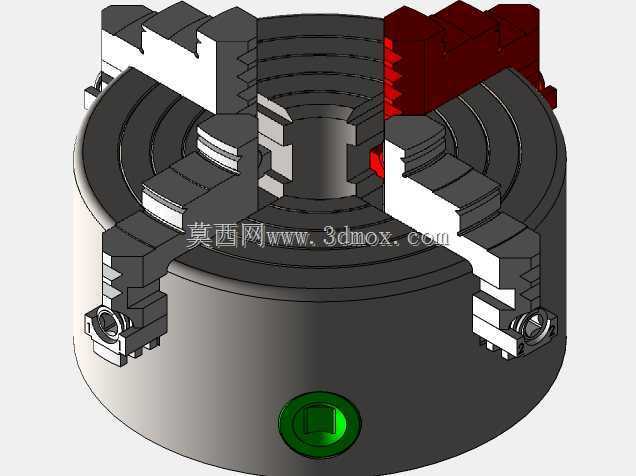

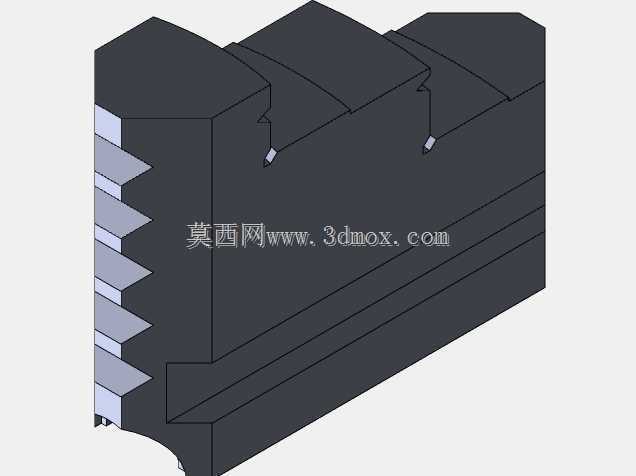

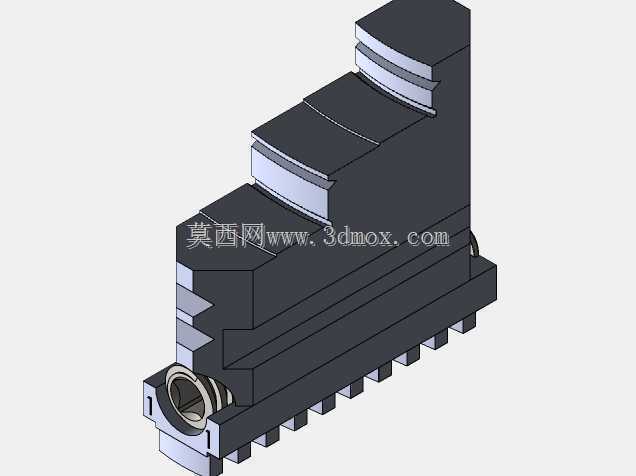

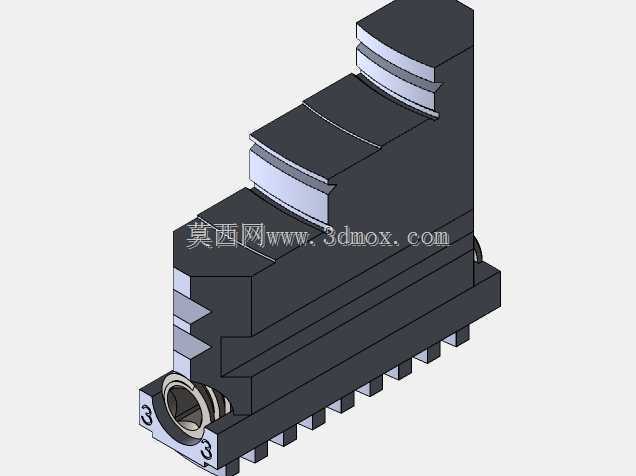

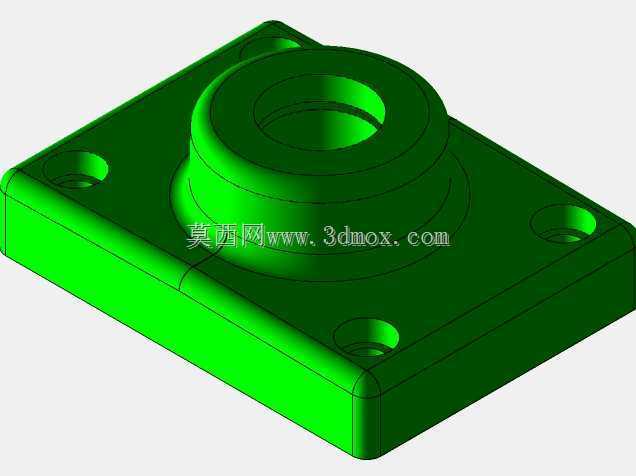

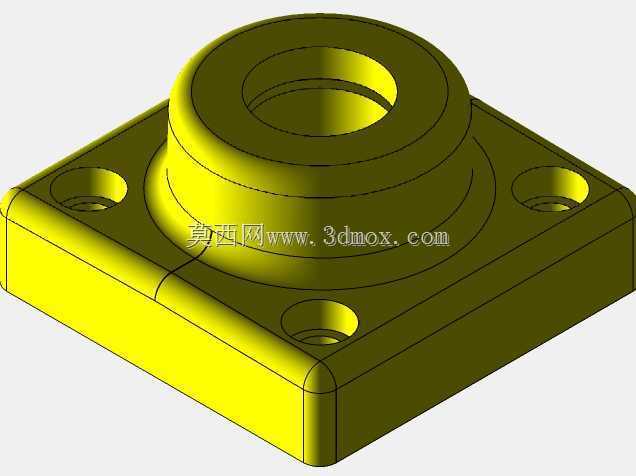

　　卡爪部分采用分体式可换结构，爪身与基体导轨配合的部分做了淬硬处理，接触工件的爪端可根据装夹需求更换软爪、硬爪或者异型爪，硬爪适合夹持毛坯件、锻件等表面粗糙度较差的工件，软爪可根据待装夹工件的实际直径镗削出匹配的夹持弧面，实现更高的装夹同轴度，适合精加工工序的工件装夹。这套卡盘的四个调节位均匀分布在基体周向，每个调节位对应一个卡爪的独立微调功能，当需要装夹偏心工件或者不规则截面工件时，可单独调整对应卡爪的伸出量，配合百分表找正后实现工件的可靠装夹，不需要额外制作专用工装，大幅降低多品种小批量加工的工装准备成本。从安装边界尺寸来看，卡盘基体的外径尺寸适配对应规格的车床主轴端，安装止口的直径、连接螺栓的孔位分布都遵循通用机床附件的安装标准，可直接替换同规格的标准四爪卡盘，不需要对机床主轴端做额外改造，卡爪的最大张开行程覆盖常规加工场景下的工件直径范围，最小夹持直径可满足小尺寸轴类、套类零件的装夹需求，夹持力通过螺纹副的机械结构传递，夹紧后具备可靠的自锁性能，即使在重载切削、断续切削的工况下也不会出现工件松脱的问题。

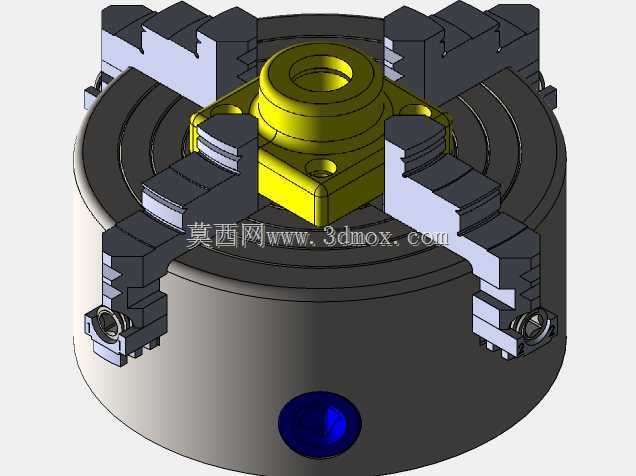

　　在实际加工场景中，这类四爪卡盘既可以承担普通轴类、盘类零件的自定心装夹，完成外圆车削、内孔镗削、端面车削、螺纹加工等常规工序，也可以通过单爪调整功能装夹方形工件、偏心轴、偏心套以及其他不规则轮廓的工件，满足修配、单件定制加工的装夹需求，卡盘中心位置的定位凸台可配合工件的中心孔实现初始定位，减少找正的辅助时间，基体侧面的蓝色标识位为润滑注油点，定期注入润滑脂可保证内部传动副的润滑状态，降低磨损速度，延长卡盘的使用寿命。

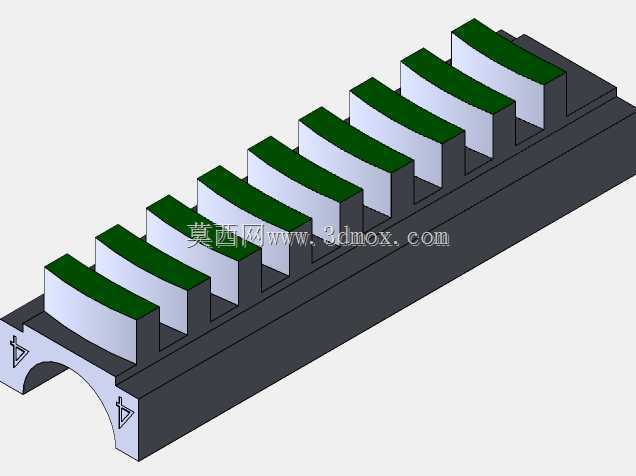

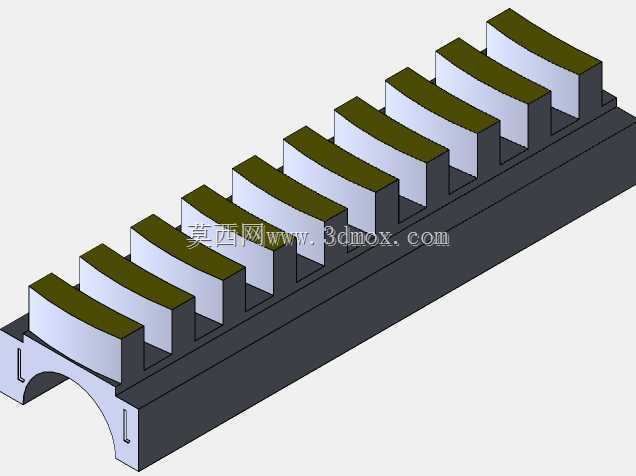

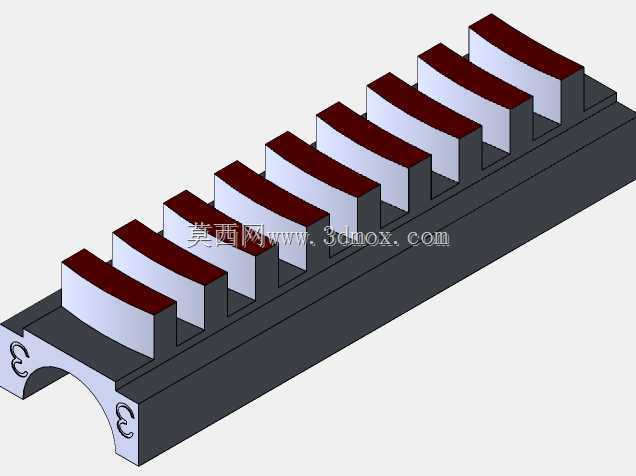

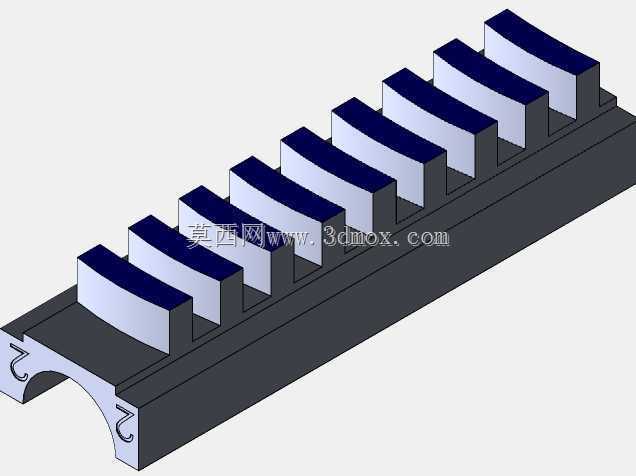

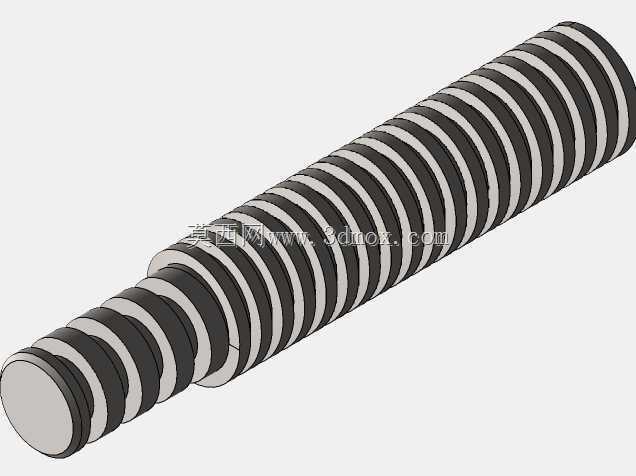

　　卡爪的导轨方向沿基体径向严格对中，每个卡爪的行程限位结构可避免卡爪调整超程脱落，卡爪上的齿牙与内部传动螺纹的啮合精度经过匹配设计，保证传动过程无空程，调节时的反馈手感清晰，操作人员可通过扳手的扭矩反馈判断夹紧力的大小，避免夹紧力过大导致薄壁工件变形，或者夹紧力不足导致加工过程中工件移位。在工装设计选型过程中，这类四爪卡盘的结构参数需要匹配对应机床的主轴转速范围，高转速工况下需要对卡盘做动平衡校正，避免高速回转时因不平衡量过大产生振动，影响加工表面质量和机床主轴精度，卡盘的整体重量也需要控制在机床主轴的承载范围内，避免长期过载使用导致主轴轴承过早磨损。
