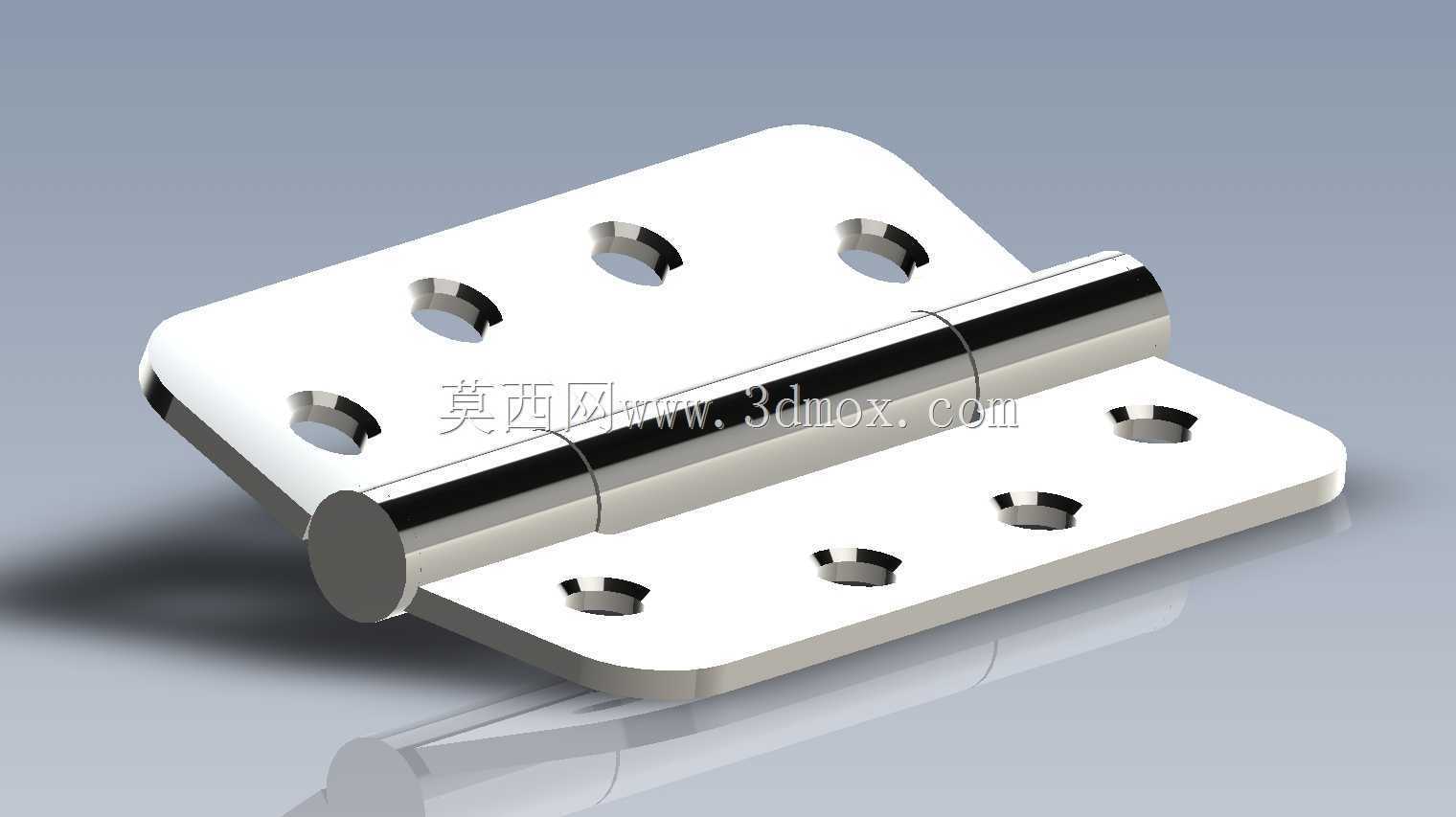

双页八孔平开合页结构设计方案

　　日常做结构配套设计时，这类平开合页是最常接触的基础铰接件，很多刚入行的工程师容易把它当成简单钣金件随便画，真到装配出问题才发现细节没考虑到位。先从应用场景说，这类八孔双页合页的适用面其实很广，小到工业设备的检修门、电气柜的柜门，大到户外箱式设备的舱门、小型设备的防护挡板，甚至部分非金属材质的设备外罩铰接部位都能用到，核心作用就是实现两个固定构件之间绕固定轴的定角度转动，同时承担两个构件连接部位的剪切、拉压载荷，避免转动过程中出现连接松脱、错位的问题。

　　很多人设计合页的时候先画页片，其实正确的思路应该先从中间的铰接销轴开始算。销轴的直径直接决定了整个合页的承重等级，比如这次的结构里，销轴长度刚好匹配两个页片的合卷宽度，合卷的卷边是和页片一体折弯后卷圆成型的，卷圆的内径要比销轴外径大0.1到0.15毫米的间隙，这个间隙不能太大也不能太小：间隙太小的话，装配后销轴转动卡滞，甚至环境温度变化出现热胀冷缩的时候直接抱死；间隙太大的话，两个页片转动的时候会出现径向窜动，门体开关的时候会有晃量，长期磨损后间隙会进一步放大，出现门体下垂、关不严的问题。

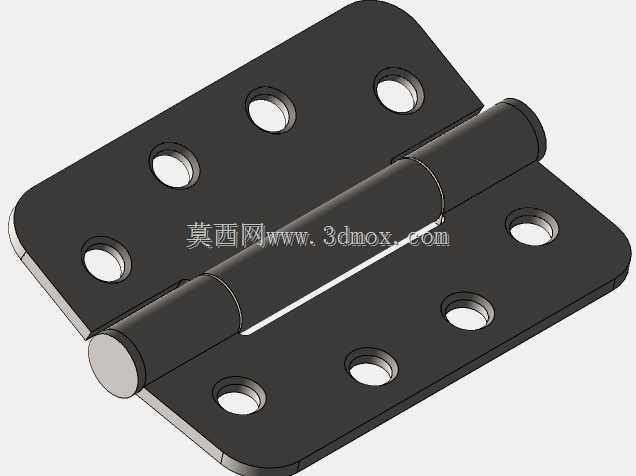

　　再看页片的设计，两个页片都是圆角矩形结构，四个安装角做了R角过渡，不是尖锐的直角，这个细节一方面是避免安装的时候划伤操作人员，另一方面是减少页片边角的应力集中，毕竟合页承重的时候，应力会沿着安装孔向页片边缘传递，如果是直角边角，长期交变载荷下容易从角部出现裂纹。每个页片上开了四个沉头安装孔，孔位是对称排布的，两个靠近合卷的孔、两个远离合卷的孔，孔间距的设计要匹配常用的门板、门框型材的安装面宽度，不能出现孔位打在型材空腔或者加强筋上的情况，沉头孔的深度要匹配常用的十字沉头螺丝的头部高度，保证螺丝安装后头部不突出页片表面，不会在开关门的时候和门框、门板出现刮蹭。

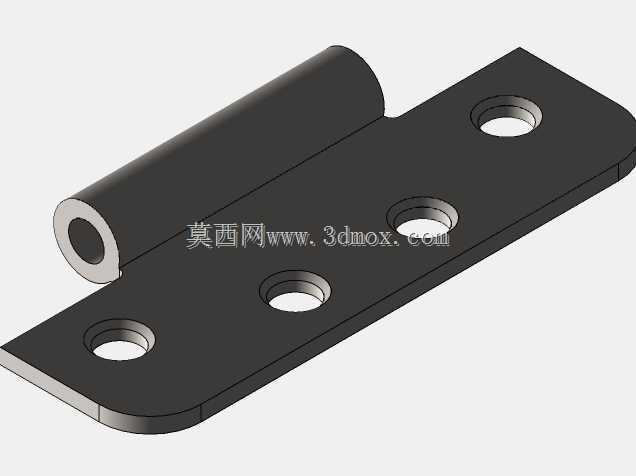

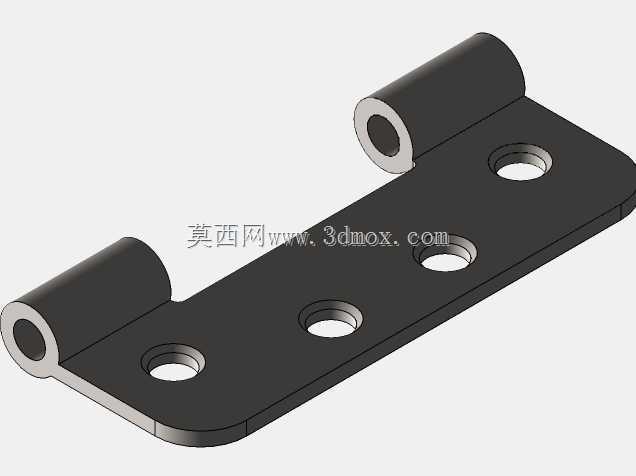

　　安装边界的尺寸要提前卡准，首先是合页的闭合厚度，两个页片贴合的时候，总厚度是两倍页片厚度加上合卷部位的凸起高度？不对，其实合卷是两个页片的卷边交错排布的，一个页片的卷边是两段，另一个页片的卷边是中间一段，交错套在销轴上，所以闭合的时候两个页片的平面是完全贴合的，合卷部位的外径是略高于页片平面的，所以安装的时候要在门框和门板对应的合卷位置留出避让槽，不然合页转到90度的时候，合卷部位会顶住门框，导致门打不开。还有页片的宽度，也就是从销轴中心到页片外边缘的距离，这个尺寸决定了门体打开的时候，门和门框之间的转动间隙，宽度不够的话，门体厚度稍大就会在开门的时候和门框侧边碰撞，一般这个尺寸要比门体厚度的一半大3到5毫米，留出足够的转动余量。

　　材质选择上，这类合页如果用在普通室内设备上，一般用冷轧钢板冲压成型，表面做镀锌或者喷塑处理，防锈的同时保证结构强度；如果是用在户外或者潮湿环境，就换成304不锈钢板材，卷圆的时候要注意不锈钢的回弹量比冷轧钢大，卷圆的模具角度要做相应补偿，不然卷出来的圆度不够，销轴穿进去之后转动不顺。还有一个容易忽略的细节，就是两个页片的合卷同轴度，冲压成型的时候卷边的定位公差要控制在0.05毫米以内，不然三个卷边的孔不同轴，销轴穿进去之后会出现整根销轴受力不均，局部磨损过快的问题，长期开关之后就会出现异响、转动卡顿。

　　实际选型的时候，不能只看合页的外形尺寸，还要算承重：单个这种八孔合页的静态承重，用2毫米厚冷轧钢板做的话，大概在25到30公斤左右，所以一般单扇门如果重量在50公斤以内，装两个合页就够，超过50公斤就要装三个，中间的合页主要起辅助承重、防止门体变形的作用，安装的时候三个合页的位置要保证在同一条垂直线上，不然会出现安装应力，开关的时候一直别着劲，用不了多久合页就会变形。另外，页片上的安装孔，不要全部做成圆孔，实际安装的时候可以把其中一个孔做成长条孔，方便安装的时候调整上下位置，抵消门框和门板的加工误差，不然孔位全是固定圆孔，加工的时候稍微有点偏差，螺丝就对不上孔，强行拧螺丝的话会把合页拉变形，后期开关一直有应力。

　　还有转动阻尼的设计，如果是需要门体停在任意角度的场景，不能靠合页本身的阻尼，要额外加阻尼器，普通的这种间隙配合的合页是自由转动的，不要指望靠缩小销轴和卷边的间隙来实现阻尼，那样短期可能有效果，磨损之后间隙变大，阻尼就消失了，还会加速合页的损耗。如果是需要经常拆卸的门体，销轴可以做成带拉环的快拆结构，不用把整个合页从门上拆下来，拔掉销轴就能把门取下来，方便设备检修的时候拆卸门体，不过快拆结构的销轴要做防脱卡簧，避免设备运行过程中震动导致销轴窜出来，门体脱落造成安全隐患。

　　很多新手建模的时候，会把合页的两个页片做成完全贴合的零间隙状态，实际生产中两个页片的接触面要留0.05毫米左右的间隙，还要在合卷的位置预留润滑脂的存储空间，定期打黄油润滑，减少转动磨损，不然用个一两年，卷边和销轴磨出铁屑，转动就会越来越卡，甚至出现锈死的情况。另外页片的平面度也要控制，冲压之后要做校平处理，平面度公差控制在0.1毫米以内，不然安装的时候页片和门板、门框贴不实，螺丝拧紧之后页片会被强行拉变形，产生内应力，长期使用容易断裂。
