电源变压器生产用挡板模架结构设计

　　在电源变压器的批量生产环节，铁芯叠片、绕组封装的工序中，挡板模架是保障叠片对齐精度、绕组封装边界一致性的核心工装部件，区别于常规冲压模架，这类模架不需要承担大吨位冲裁力，核心作用是为变压器挡板类结构件的成型、叠装提供精准的定位基准与支撑框架。从实际产线应用来看，这类模架常部署在变压器叠装工位、绝缘挡板热压工位旁，作业时操作人员可将裁切好的绝缘板、硅钢片侧边挡板依次放入模架定位槽内，依托模架的导向柱完成对齐，避免人工叠装时出现的片层错位、挡板偏移问题，能将单台变压器挡板组件的装配误差控制在0.1mm以内，大幅降低后续绕组绕制时的绝缘破损风险。

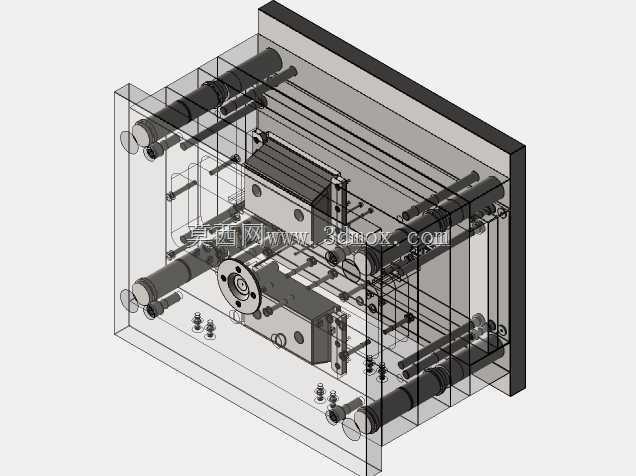

　　从结构设计逻辑来看，这套模架采用了三板式边框框架布局，整体为开放式通透结构，没有设置多余的封闭型腔，方便作业过程中随时观察内部工件的对位情况，也便于清理作业过程中掉落的绝缘碎屑、硅钢片边角料。模架的导向组件采用了对称布置的四组导柱导套结构，导柱选用高碳铬轴承钢材质，表面做了淬硬处理，硬度达到HRC58-62，长期往复滑动也不会出现拉毛、卡滞问题，导套内部加装了自润滑铜套，不需要频繁加注润滑脂就能维持顺畅的滑动状态，适配产线连续作业的使用需求。模架的基准面做了整体磨平处理，平面度公差控制在0.02mm/100mm范围内，保证放置在其上的挡板工件不会出现翘曲、倾斜问题。

　　考虑到电源变压器挡板的尺寸规格差异，这套模架的定位槽做了可调节设计，侧边的定位挡块可以通过腰型孔调整安装位置，适配不同宽度、厚度的挡板工件装夹需求，不需要针对单一规格的变压器单独制作模架，能覆盖中小功率电源变压器的全系列挡板装夹作业。模架的安装边界设计充分考虑了现有产线的工作台尺寸，整体底座的安装孔位与常规叠装工作台的T型槽间距匹配，不需要对现有工作台做额外改造就能直接固定安装，底座底部设置了四个可调支撑脚，即使工作台面存在轻微的平面度误差，也可以通过调整支撑脚高度将模架基准面调至水平状态，避免因安装倾斜导致的工件对位偏差。

　　在功能细节设计上，模架的侧边设置了快速锁紧机构，当工件放置到位后，只需要扳动侧边的锁紧手柄就能将挡板组件压紧在基准面上，锁紧力可以通过调节弹簧预紧量调整，既不会因为压力过大压伤绝缘挡板表面，也不会因为压力过小导致工件在作业过程中移位。模架的框架部分采用了透明亚克力防护侧板，既可以阻挡作业过程中可能弹出的小零件，也不会遮挡操作人员观察内部工件状态的视线，相比全金属封闭防护结构，重量更轻，日常维护时拆卸也更方便。模架的出料端设置了倾斜的导料槽，当挡板组件加工或装配完成后，松开锁紧机构就可以顺着导料槽将工件滑出到接料托盘上，不需要操作人员伸手到模架内部取件，降低了作业过程中的磕碰风险。

　　从实际使用的工况适配性来看，这套模架的所有金属结构件都做了发黑防锈处理，能适应车间内轻微的油污、粉尘环境，不会因为长期使用出现锈蚀卡滞的问题，所有易损的导套、锁紧弹簧都采用了标准件设计，出现磨损时可以直接采购同规格标准件更换，不需要单独定制加工配件，大幅降低了后期维护成本。模架的整体重量控制在合理范围内，当产线调整布局需要移位时，两名作业人员就可以完成搬运，不需要借助起重设备，适配中小批量变压器生产车间灵活调整工位的需求。在结构强度校核阶段，针对模架的受力薄弱点，也就是导柱安装座、锁紧机构受力点做了加强筋设计，即使长期承受反复的锁紧力、工件放置冲击力，也不会出现结构变形，能维持长期的精度稳定性，正常维护条件下使用寿命可以达到5年以上，完全满足电源变压器生产车间的长期使用需求。
