行星轮系集成式齿轮传动结构

项目分类:3D模型 发布时间:2021-09-02 ID:259524

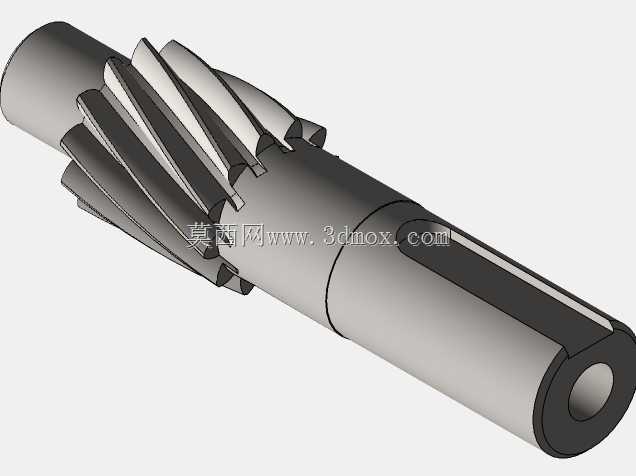

  • 行星轮系集成式齿轮传动结构

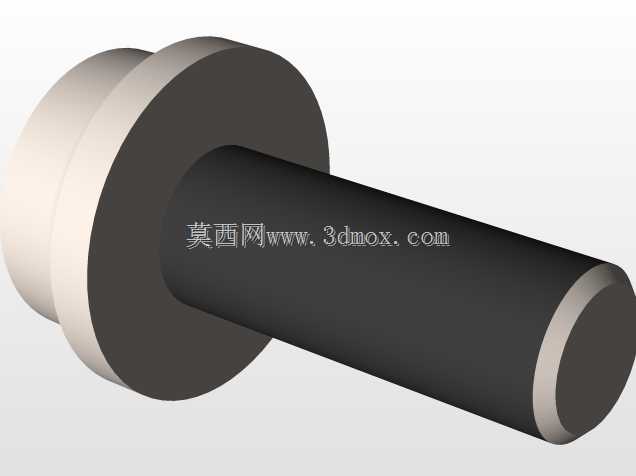

  • 行星轮系集成式齿轮传动结构

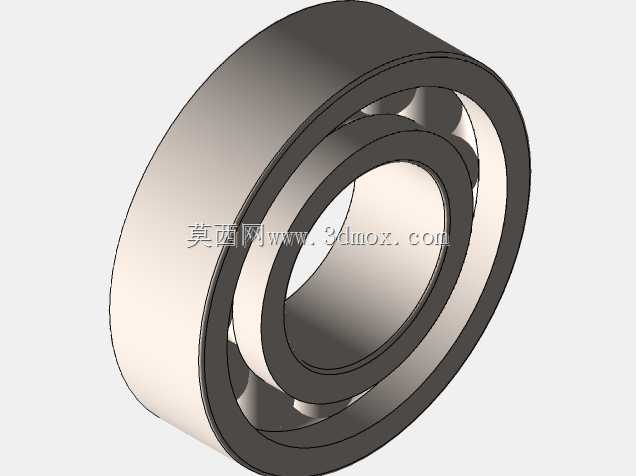

  • 行星轮系集成式齿轮传动结构

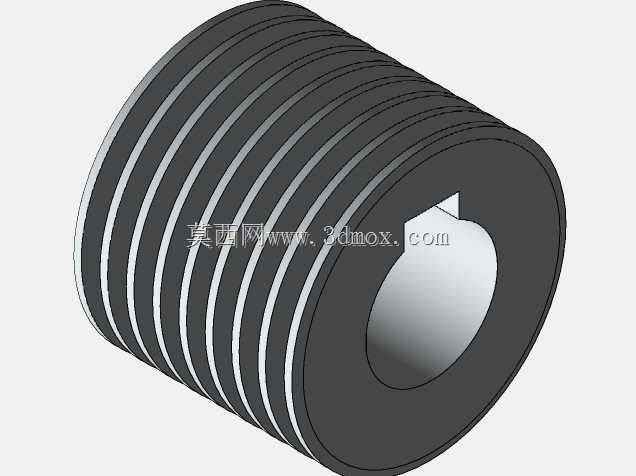

  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构
  • 行星轮系集成式齿轮传动结构

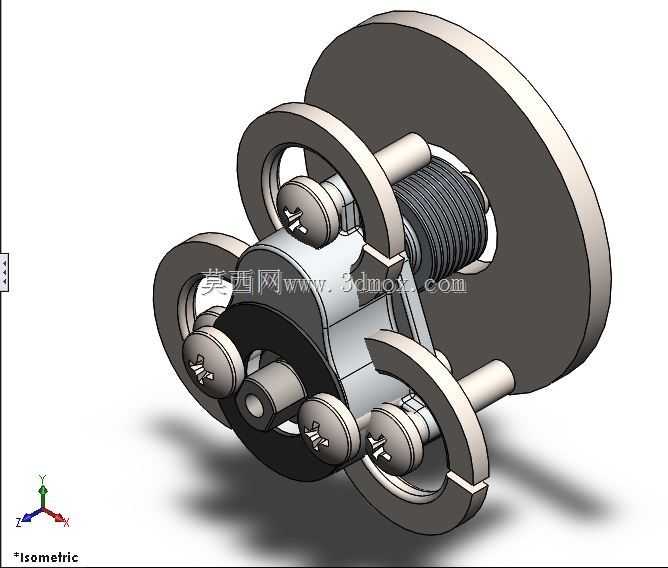

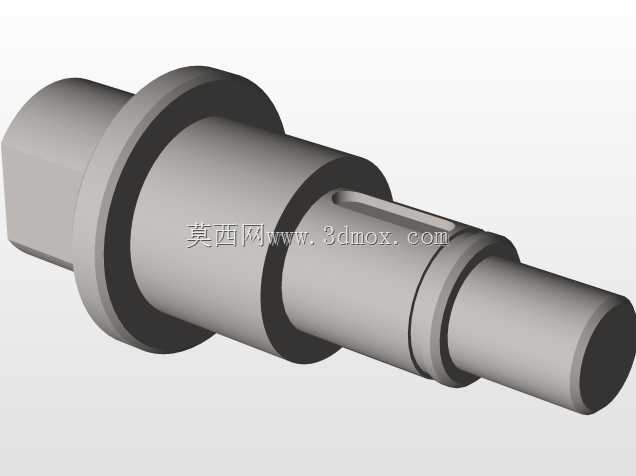

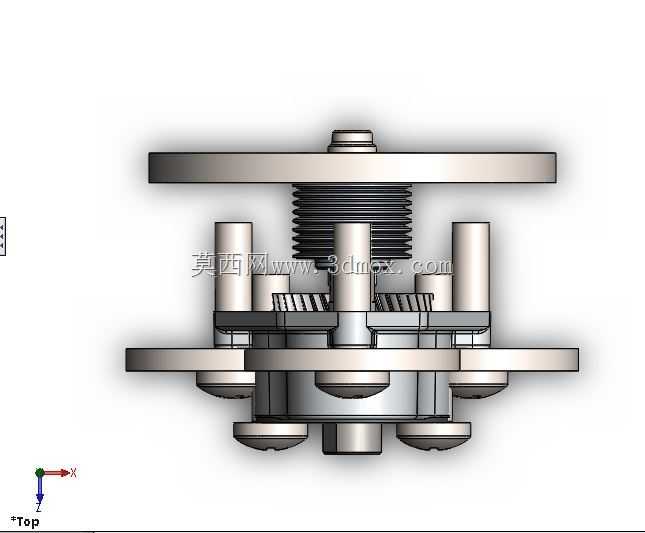

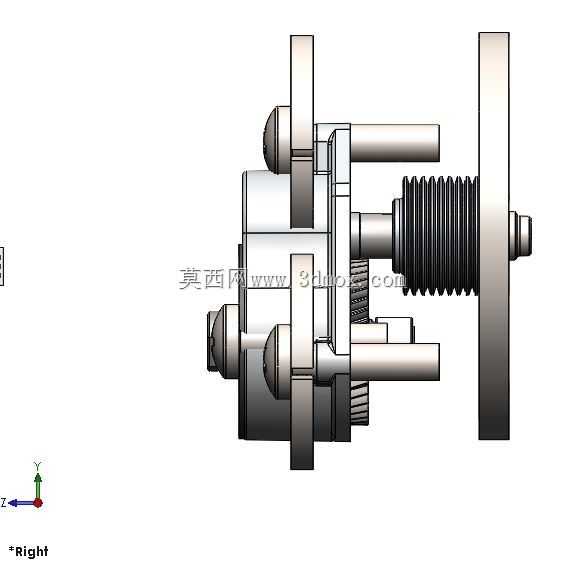

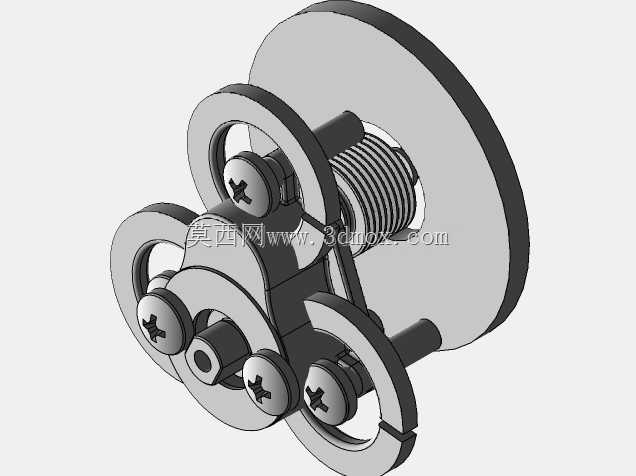

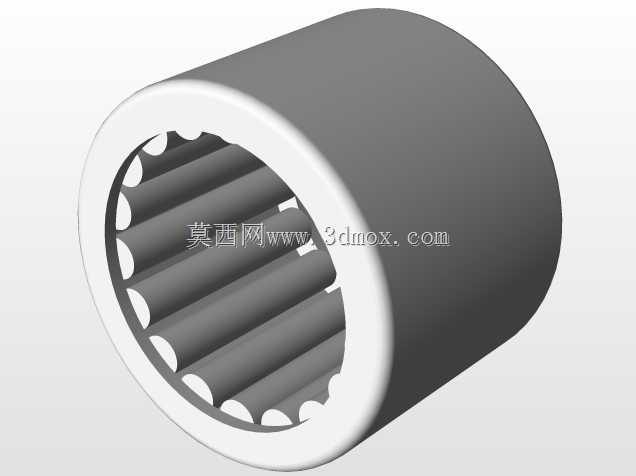

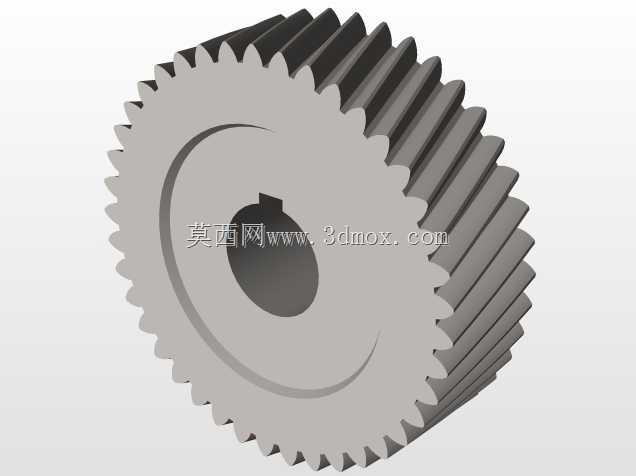

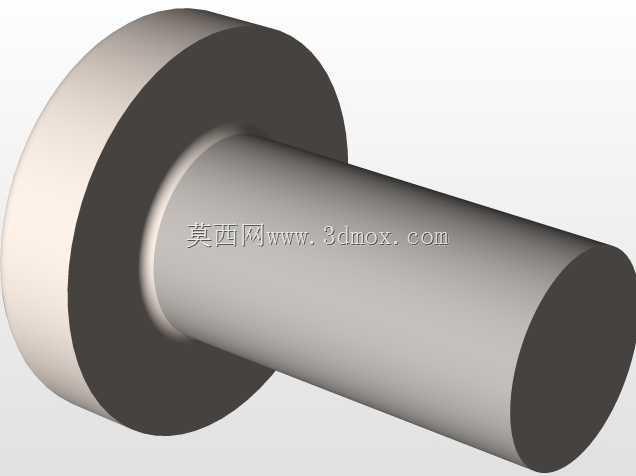

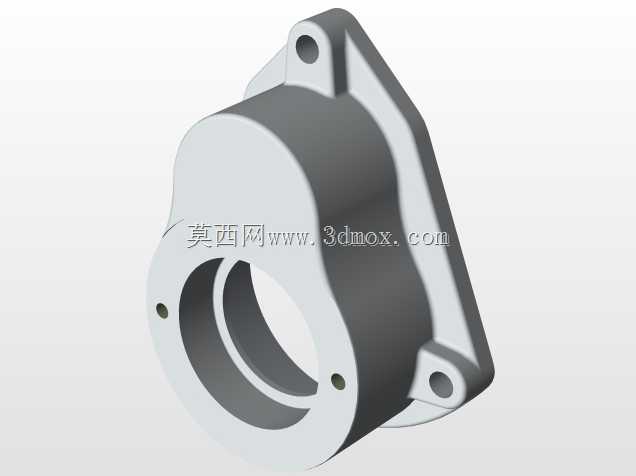

这套齿轮传动结构采用行星轮系布局设计,核心围绕同轴输入输出的传动需求搭建,可适配小空间内的大传动比动力传递场景,常见于小型动力设备的减速输出端、精密传动工位的扭矩放大环节,也可作为教学演示用的典型行星传动样件,帮助从业者理解周转轮系的运动逻辑。从结构布局来看,中心太阳轮直接对接输入轴,周向均匀布置的四个行星轮通过销轴固定在行星架上,外侧内齿圈与输出端的盘状结构集成一体,输入动力经太阳轮分流至各行星轮后,通过行星架与内齿圈的运动耦合实现减速增扭,相比定轴轮系,同等传动比下整体轴向尺寸压缩近40%,径向轮廓也控制在紧凑范围内,适配安装空间受限的传动工位。设计过程中优先考虑了载荷均匀分配的问题,周向行星轮采用等角度均布设计,每个行星轮的销轴与行星架安装孔采用小间隙配合,可在受载时自动微调啮合位置,避免单齿过载导致的早期磨损;行星轮两侧加装的挡圈结构可限制轮系轴向窜动,保证啮合齿面始终保持全齿宽接触,提升传动平稳性。安装边界方面,输入端轴段预留了键槽结构,可直接对接动力输出轴,输出端盘体上的均布安装孔可通过螺栓连接负载端法兰,整体安装无需额外定制转接件,适配常规的法兰安装标准;各轮齿的啮合侧隙控制在0.02-0.05mm区间,既保证传动过程无卡滞,也能将回程误差控制在精密传动允许的范围内。日常应用中,这类结构可直接替换同规格的定轴减速组件,在输送线的小型驱动工位、实验室小型试验台的动力传递环节、精密调整机构的进给传动端都能适配,相比普通齿轮组,其多齿啮合的特性可承受更高的瞬时冲击载荷,运行过程的噪音也更低,适合对传动平稳性有一定要求的工位。建模过程中对每个啮合齿面都做了干涉检查,行星轮转动全行程内无齿面剐蹭,销轴与行星架、行星轮与销轴的配合间隙都符合机械设计手册的推荐值,可直接作为结构设计的参考样件,也可用于传动方案的原理验证,帮助设计人员快速评估行星轮系的空间占比与安装适配性。
