单缸内燃动力机构三维结构设计

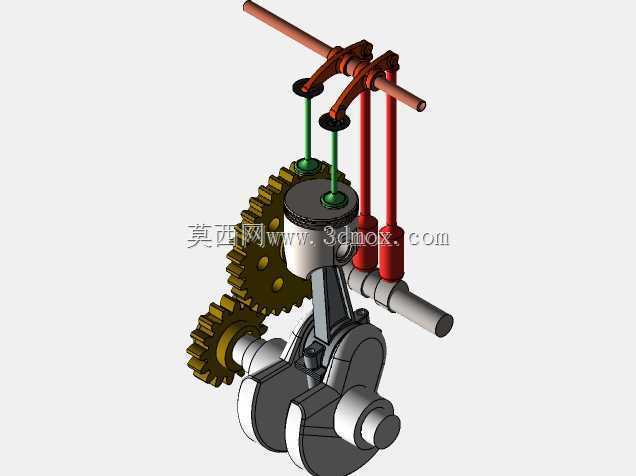

　　这套单缸动力结构的三维建模，完整还原了往复式内燃机核心的运动传递与配气逻辑，可直接用于小型动力设备的结构验证、教学演示以及非标动力单元的选型参考。从实际工程应用场景来看，这类单缸动力结构广泛适配小型通用机械，包括便携发电机组、小型农用耕作机具、园林修剪设备、迷你摩托以及教学实验台架，其结构简单、维护便捷的特性，决定了它在小功率动力输出场景下不可替代的地位。整套结构的核心功能是通过燃油燃烧推动活塞做往复直线运动，经由曲柄连杆机构将直线运动转化为曲轴的旋转运动，同时通过齿轮传动组驱动顶置配气机构，精准控制进排气门的开闭时序，保证缸内换气过程与活塞运动行程的精准匹配，最终实现持续稳定的旋转动力输出。

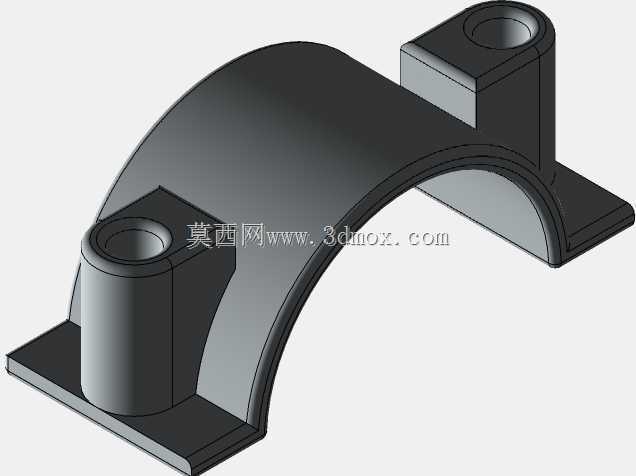

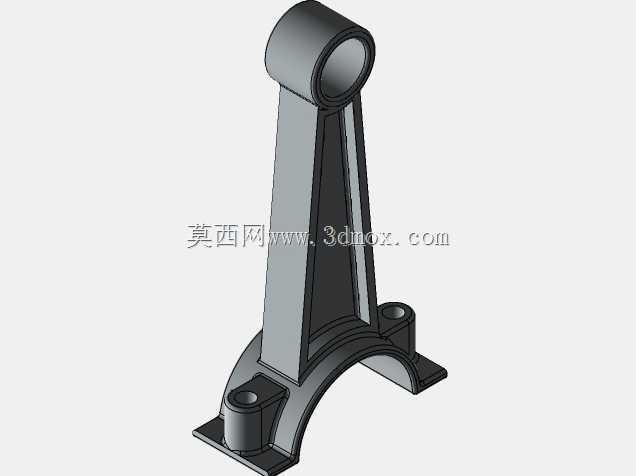

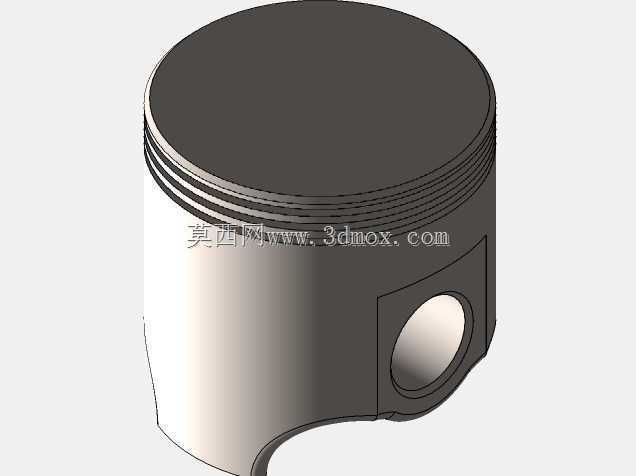

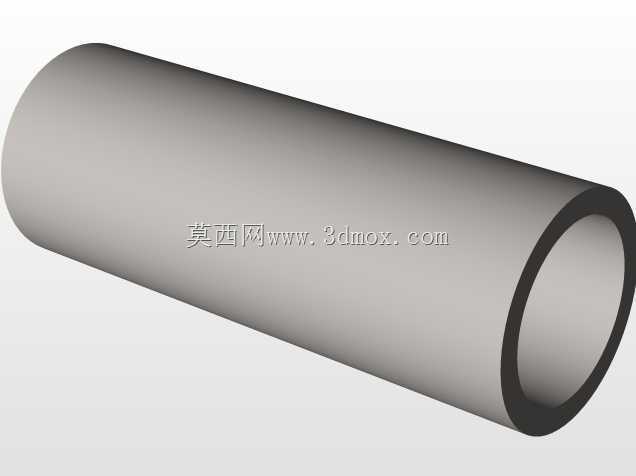

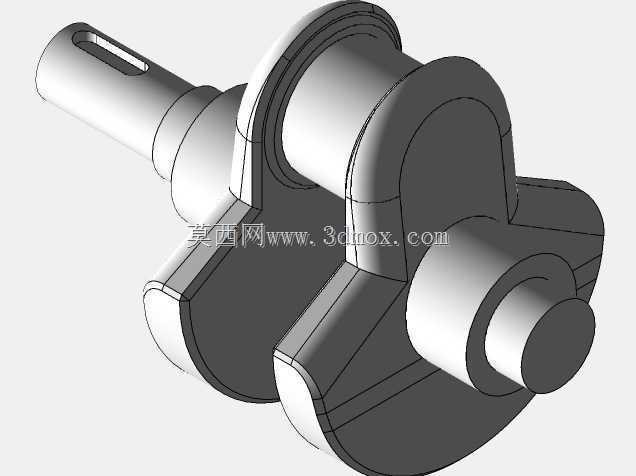

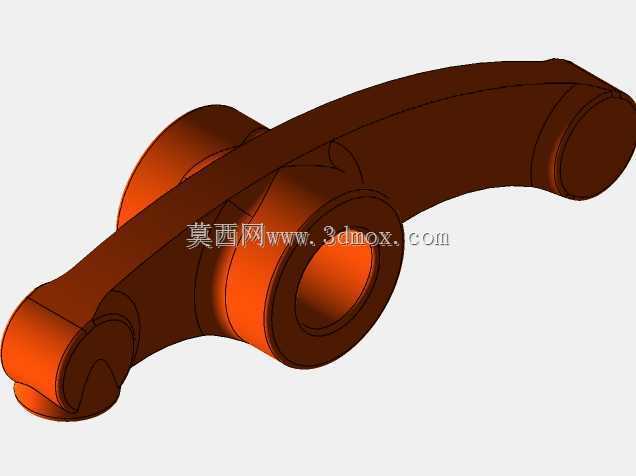

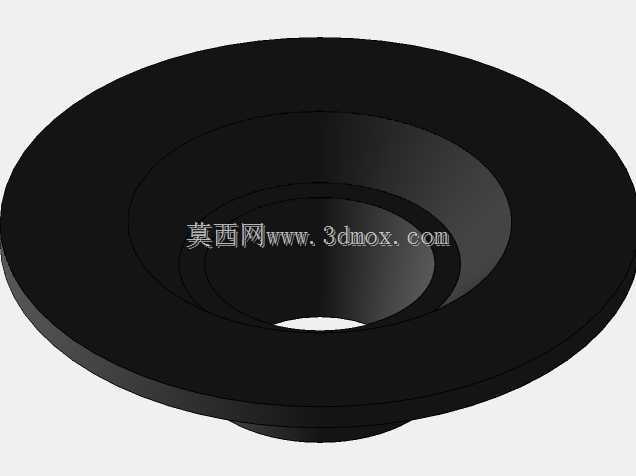

　　设计过程中首先要明确的是各运动部件的干涉边界，活塞在缸套内的往复行程需要与曲轴曲柄半径、连杆长度做严格的尺寸链校核，避免活塞在上止点位置碰撞气门，或是在下止点位置脱出缸套导向范围；曲轴的平衡块设计需要匹配活塞连杆组的往复惯性力，尽可能降低运转过程中的一阶振动，这一点对于便携类动力设备尤为重要，直接关系到整机的NVH表现与操作舒适度。配气机构采用侧置凸轮轴通过推杆驱动顶置摇臂的结构，这种结构的优势是凸轮轴可以直接由曲轴齿轮驱动，不需要额外的正时链条或皮带传动，结构可靠性更高，适合高负荷、低维护需求的小型动力场景；建模过程中需要精准匹配凸轮型线与摇臂的传动比，保证气门的升程、开启持续角与开闭相位完全符合奥托循环的换气要求，同时要预留合适的气门间隙，避免热态下气门关闭不严导致缸压不足。

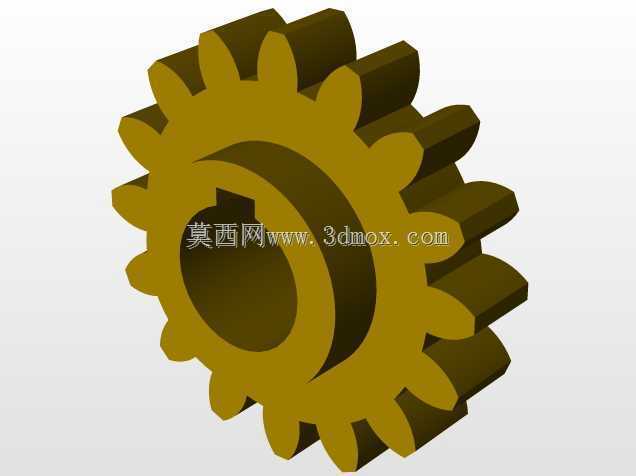

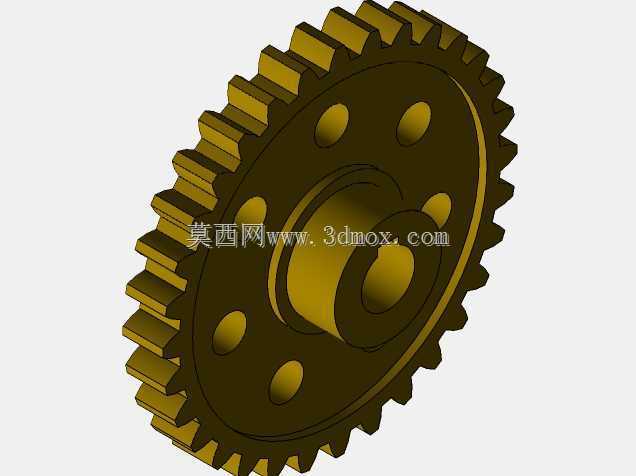

　　齿轮传动组采用两个不同齿数的圆柱直齿轮啮合，分别固定在曲轴与凸轮轴端，传动比严格设置为2:1，保证曲轴每旋转两圈，凸轮轴旋转一圈，完成一次完整的进排气循环，齿轮的齿宽、模数需要根据配气机构的驱动负载做选型，保证长期运转下不会出现齿面磨损或断齿问题。进排气道的布置采用侧置结构，与气门的安装位置精准对齐，减少进气阻力与排气背压；外部的操纵杆件集成了气门调节与油门控制的安装接口，可直接外接调速机构实现不同转速下的动力输出调节。

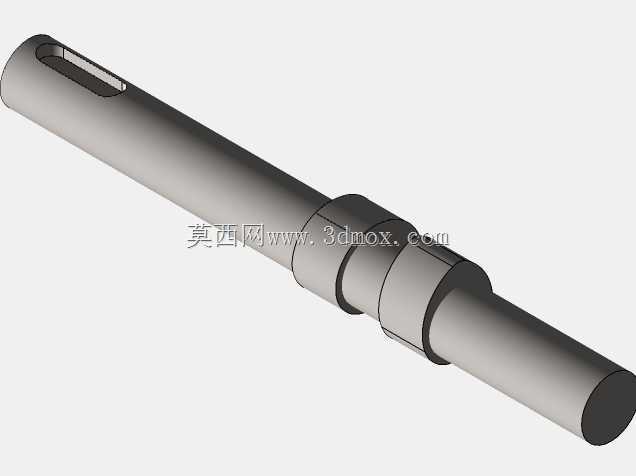

　　安装边界方面，曲轴的输出端采用标准圆柱轴伸搭配键槽结构，可直接连接负载飞轮或传动带轮，缸体侧面预留了标准化的安装螺孔位，可直接固定在设备机架上，不需要额外设计转接支架；整套结构的外形尺寸紧凑，横向最大尺寸不超过曲轴两端轴伸的总长度，纵向尺寸以缸体中心为基准，预留了足够的散热片安装空间，适配风冷散热的使用场景。建模过程中所有运动副都按照实际装配关系添加了配合约束，可直接做运动仿真，验证不同转速下各部件的运动轨迹是否存在干涉，检查气门开闭与活塞运动的时序匹配度，也可以直接导出工程图用于零部件的加工生产，对于刚接触内燃机结构设计的从业者来说，这套模型可以直观理解曲柄连杆、配气正时、齿轮传动的协同工作逻辑，也可以作为小型动力设备改型设计的基础模板，根据实际的功率需求调整缸径、行程、气门升程等核心参数，快速衍生出适配不同场景的动力单元结构。需要注意的是，这类单缸结构的润滑方式多采用飞溅润滑，建模时需要在曲轴箱内部预留合适的油池空间，保证连杆大头在运转过程中可以击打油面，将润滑油带到各个运动摩擦副表面，减少部件磨损；活塞环的安装槽位置、活塞销的固定方式也都按照实际工程标准做了还原，避免出现结构原理性错误。
