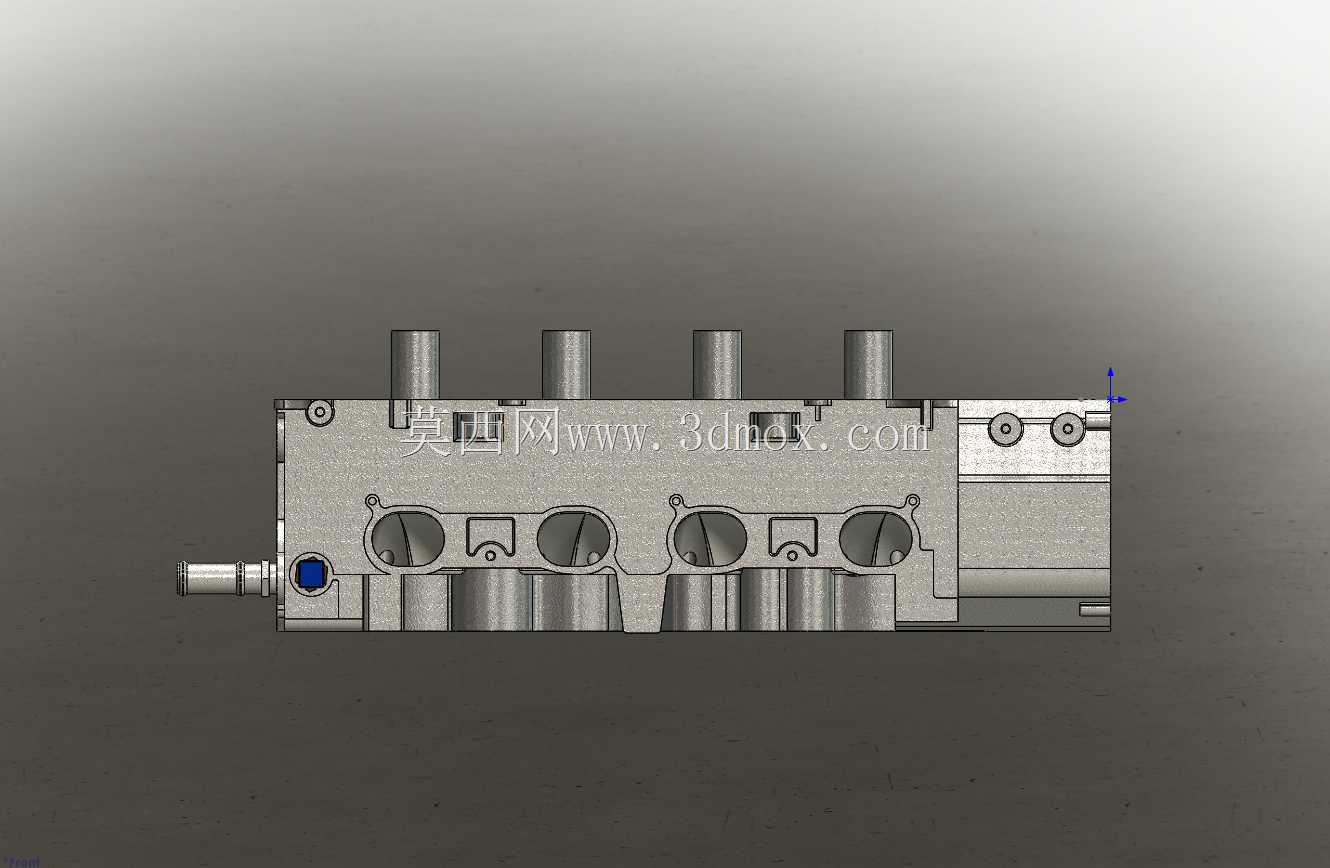

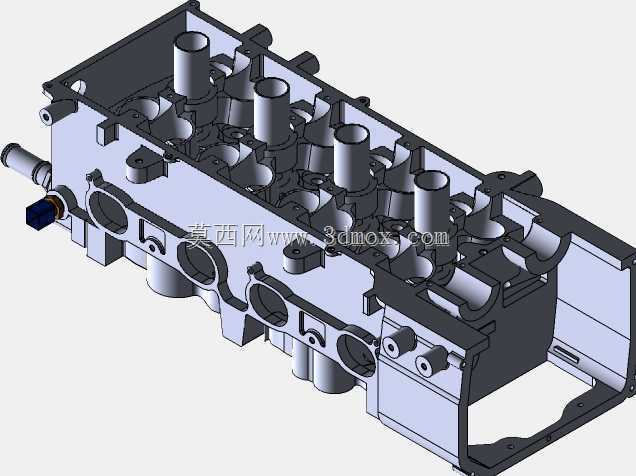

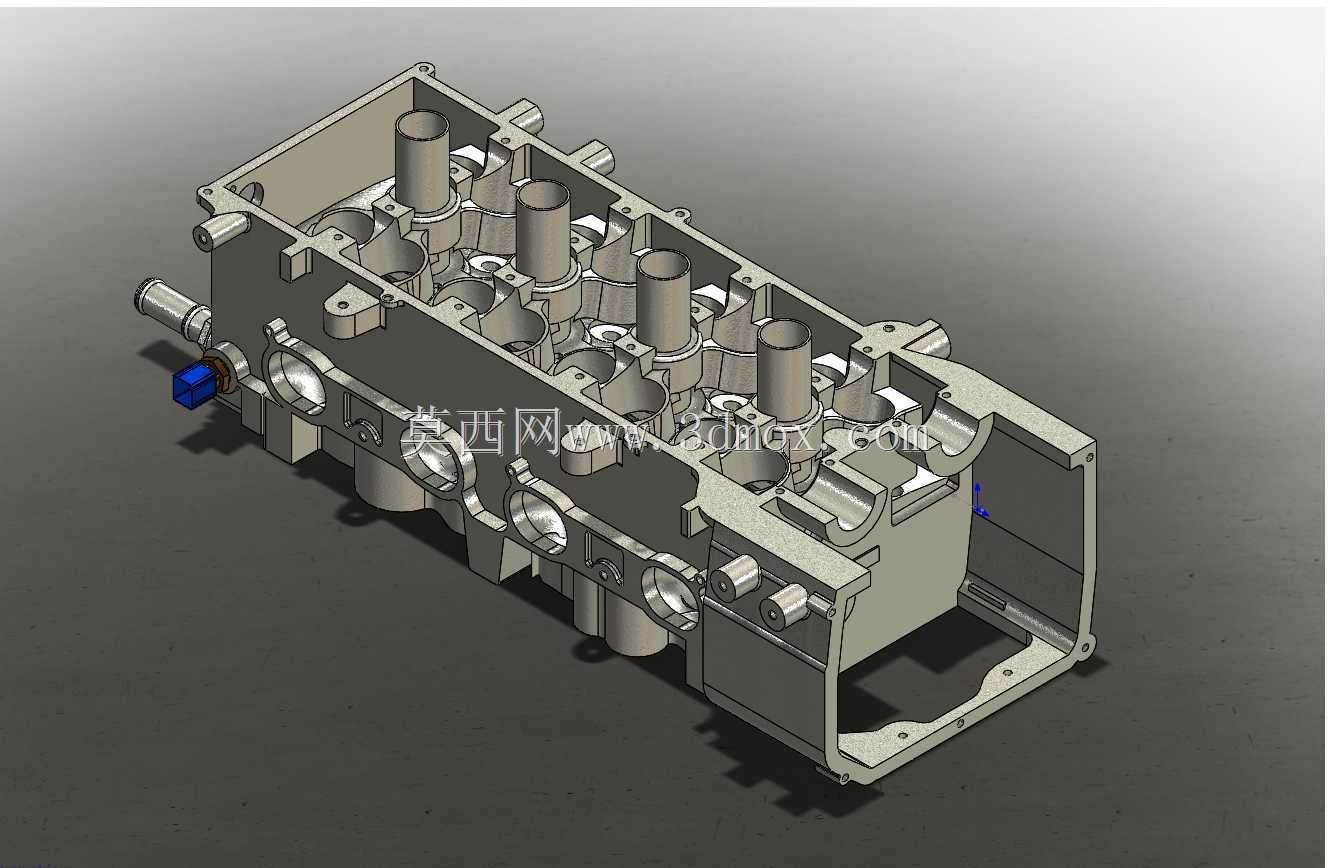

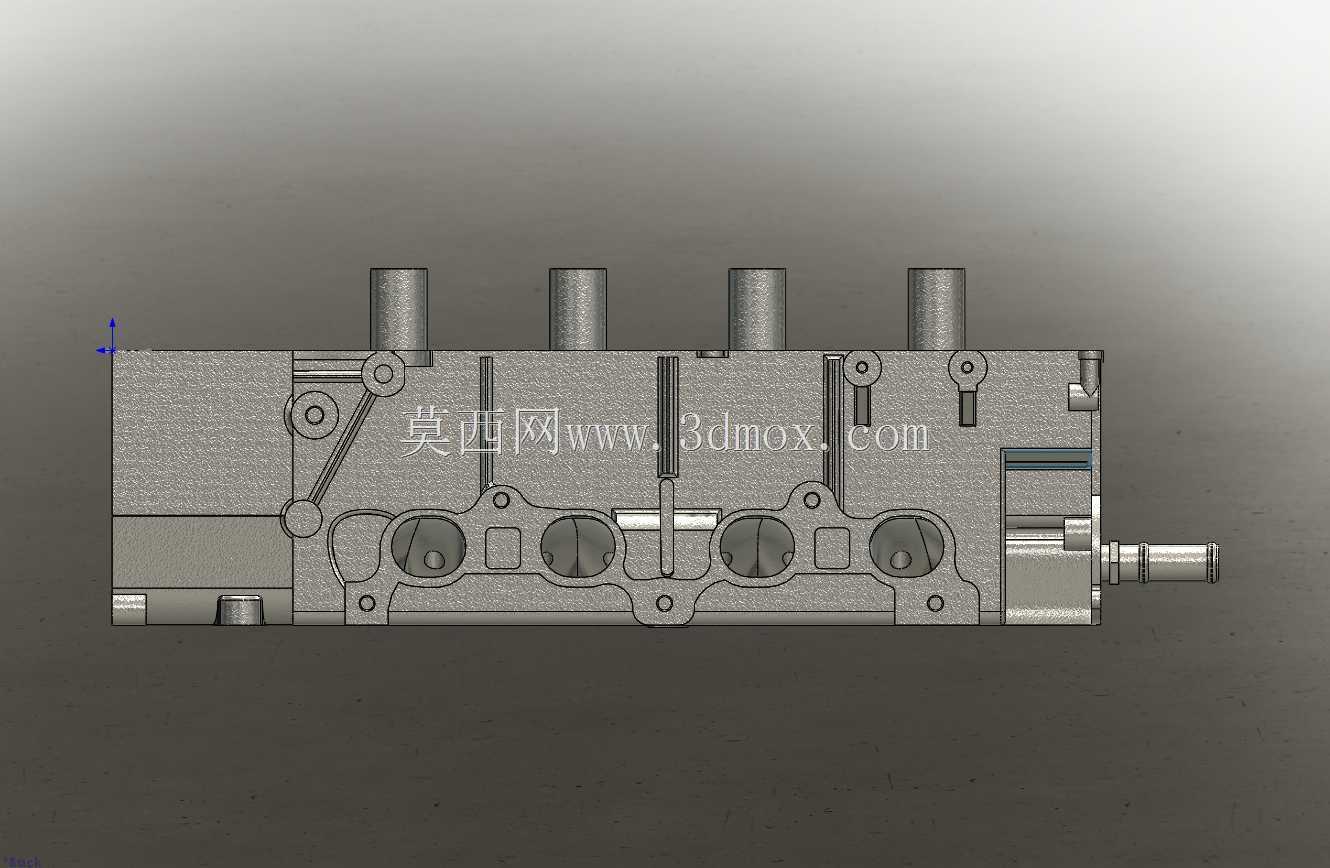

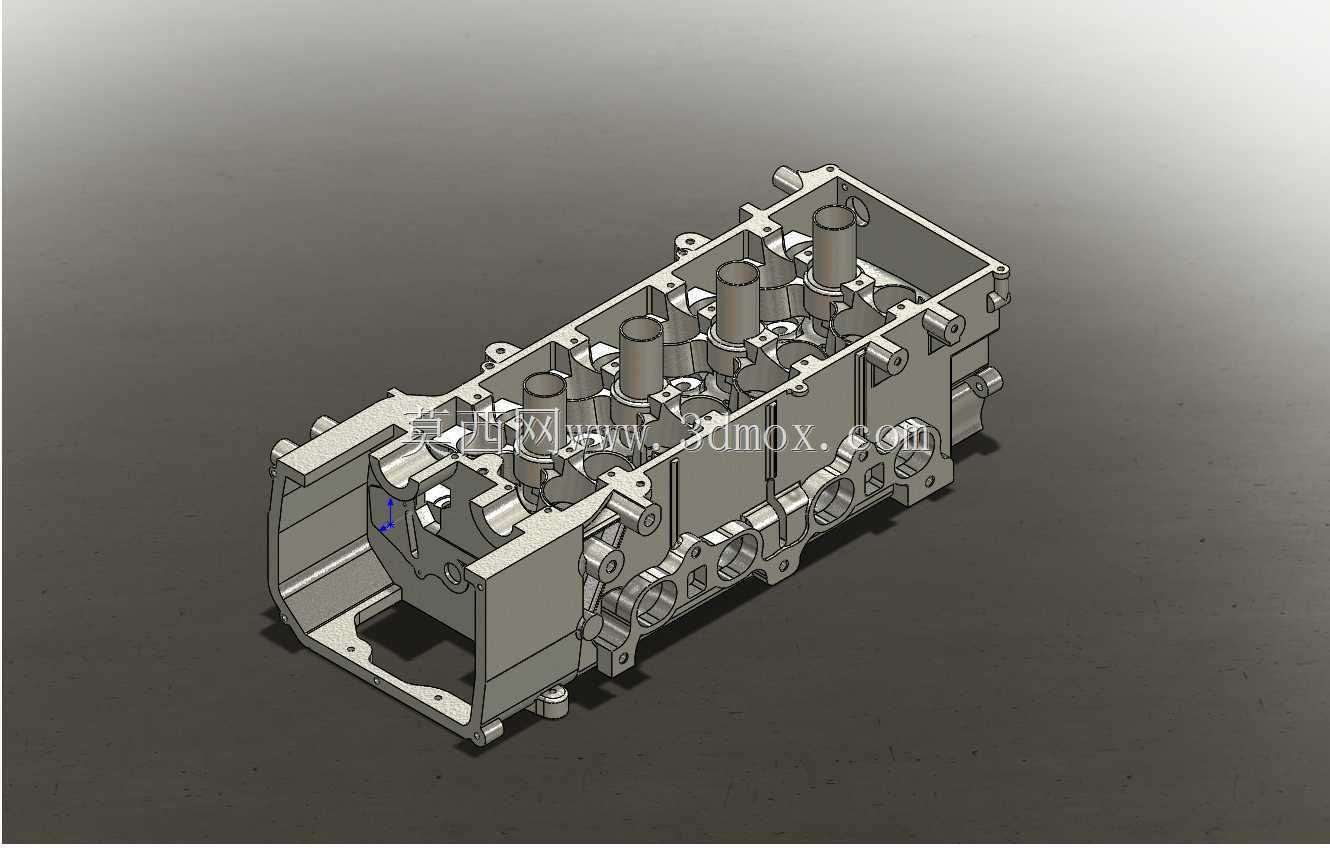

逆向建模日产发动机气缸盖结构

　　在商用车与乘用车内燃机的维修、改装及再制造场景中，气缸盖作为配气机构与燃烧室的核心承载部件，其结构精度直接决定发动机的动力输出、密封性能与热效率表现。本次逆向建模的日产车型气缸盖，完全对标量产装车的实物结构还原，覆盖了从气道布局、冷却腔道到安装接口的全部细节，可直接用于逆向开发参考、维修工装设计、教学演示及性能改装方案验证。

　　从实际用途来看，该气缸盖承担着封闭气缸上部、构成燃烧室空间、集成进排气道与冷却水道、布置凸轮轴安装座与气门导管孔的核心功能，是发动机配气相位精准执行、燃烧热量快速导出、缸内密封可靠维持的关键载体。建模过程中优先还原了各缸独立的燃烧室穹顶轮廓，对应每缸四气门的布置结构，进排气道的走向完全遵循实物的流体优化走向，进气道的螺旋段与排气道的渐扩段曲率均按照实物点云数据拟合，保证气道流量系数与原部件一致，避免建模偏差导致的充气效率下降问题。

　　设计思路上完全遵循逆向工程的实操逻辑，先通过实物扫描获取完整点云数据，区分加工面与非加工面的公差要求：其中缸盖下平面（与缸体贴合的密封面）、凸轮轴轴承孔、气门导管安装孔、喷油器/火花塞安装孔这些关键加工面，建模时严格控制形位公差，平面度、同轴度均按照量产零件的制造公差要求约束；而外部的铸造圆角、加强筋布局、附属支架安装位则按照铸造工艺的实际拔模角度还原，保留了铸件原有的工艺特征，没有做无依据的简化。冷却腔道的内部隔层结构也做了完整还原，包括各缸之间的冷却水连通孔、节温器座对应的腔道接口、缸盖出水孔的位置与孔径，完全匹配原机的冷却水流向设计，可用于冷却系统流场仿真分析的基础模型。

　　外形尺寸与安装边界方面，该气缸盖为直列四缸布局，整体长度对应四缸缸心距累加后的尺寸，宽度覆盖进排气两侧的气道外沿与附件安装凸台，高度从下密封面到凸轮轴室上盖安装面的尺寸完全匹配原机安装空间。安装接口部分，下平面的缸盖螺栓孔位置、孔径、沉孔深度均与原缸体的螺栓柱位置一一对应，保证安装时的定位精度；进气侧的进气歧管安装面螺纹孔位置、排气侧的排气歧管安装凸台定位尺寸，以及前端的正时机构安装座、后端的变速器对接附件位，都严格还原实物的安装边界，不会出现与周边附件干涉的问题。另外，气门弹簧座的安装沉台、气门油封的配合位、凸轮轴瓦盖的定位销孔这些细节结构也全部保留，能够直接用于气门机构的装配模拟，验证配气机构的运动干涉情况。

　　在实际工程应用中，这类高精度逆向的气缸盖模型，既可以作为再制造过程中毛坯加工余量确定的参考，也能用于改装场景下气道打磨、燃烧室容积调整的方案预演，还能作为职业院校内燃机结构教学的三维演示素材，帮助学员直观理解气缸盖内部的腔道布局与各功能结构的对应关系。建模过程中特意保留了铸造表面的拔模斜度与工艺凸台，没有做过度的理想化简化，就是为了保证模型与实物的一致性，避免设计验证时出现与实际加工、装配脱节的问题。
