在常规机械传动系统的设计选型中,直齿圆柱齿轮是应用覆盖范围极广的基础传动构件,这类零件主要用于平行轴之间的旋转运动与扭矩传递,常见于中小功率的减速机构、进给传动单元、轻工设备传动链、小型动力输出模组中,相比斜齿轮、锥齿轮等其他齿形的传动件,直齿圆柱齿轮不存在轴向分力,安装调试的容错空间更大,对支撑轴承的轴向载荷要求更低,非常适合轴向安装空间受限、传动载荷平稳无强冲击的工况场景。

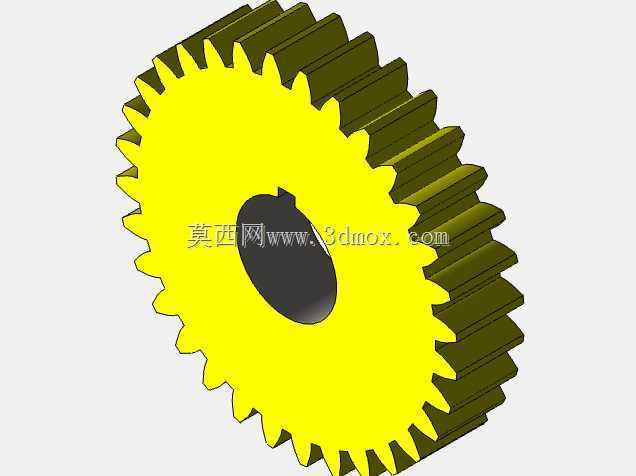

本次设计的渐开线直齿圆柱齿轮,在建模阶段完全围绕实际加工装配的边界条件展开,没有做脱离生产实际的理想化处理。齿形部分采用参数化方程生成渐开线轮廓,从齿根过渡曲线到齿顶修缘的参数都经过计算校核,齿根部分保留了标准的圆角过渡,避免应力集中导致的轮齿断裂风险,齿顶部分按照常规传动的啮合要求做了微量修缘,减少轮齿啮合入位时的刚性冲击,降低传动过程中的噪音与齿面磨损速率。齿轮中心的安装孔采用带键槽的通孔设计,键槽的尺寸公差匹配普通平键的装配要求,能够实现与传动轴的周向固定,传递额定扭矩时不会出现相对打滑的情况,轮毂部分的厚度经过强度校核,既保证足够的支撑刚性,又不会过度增加零件的整体重量,齿宽的尺寸匹配常规同模数齿轮的啮合宽度要求,保证啮合接触面积足够的同时,避免因齿宽过大导致的轮齿偏载问题。
从实际应用的角度出发,这类直齿轮的安装边界需要注意几个核心要点:首先是两啮合齿轮的中心距公差必须控制在允许范围内,中心距过大会导致齿侧间隙过大,传动过程中出现回差,影响传动精度,中心距过小则会导致轮齿啮合过紧,加剧齿面磨损,甚至出现卡滞无法转动的情况;其次是安装时两轴的平行度必须满足装配要求,轴系偏斜会导致轮齿接触线偏移,出现局部载荷过大,轻则造成齿面点蚀、胶合,重则直接导致轮齿折断;另外齿轮与轴的装配需要保证轴向定位可靠,避免运转过程中齿轮出现轴向窜动,导致啮合宽度不足,影响传动的稳定性。
在设计思路上,整个模型没有做冗余的装饰性结构,所有几何特征都服务于实际功能:轮齿的参数完全符合通用标准,具备良好的互换性,在设备维护更换时不需要单独定制特殊参数的配件,能够直接采购标准件替换;轮毂与轮缘之间的辐板部分采用实心结构,适合中小尺寸、中等载荷的应用场景,相比辐条式结构加工难度更低,批量生产时的工艺性更好,整体结构的刚性也更有保障;所有棱边都做了微小的倒角处理,既避免加工和装配过程中锐边划伤操作人员,也能去除热处理过程中容易产生应力集中的尖角,提升零件的疲劳强度。
这类齿轮在实际使用中,通常搭配润滑脂或者润滑油进行齿面润滑,根据工况转速与载荷的不同,选择对应的润滑方式:低速轻载场景可以采用脂润滑,维护周期更长,密封结构更简单;中速中载场景则采用油浴润滑或者飞溅润滑,能够带走啮合过程中产生的热量,降低齿面工作温度,延长零件使用寿命。建模过程中所有的几何尺寸都预留了加工公差的标注空间,结构工程师拿到模型后可以直接根据实际工况要求标注对应的尺寸公差、形位公差与表面粗糙度要求,不需要再对模型结构做大幅度调整,能够直接对接后续的工程图生成、加工工艺编制流程,大幅缩短从设计到生产的转化周期。
